2.5. Резистивный элемент.

2.5.1. Пусть ток в резисторе:

.

Мгновенное значение напряжения на резисторе:

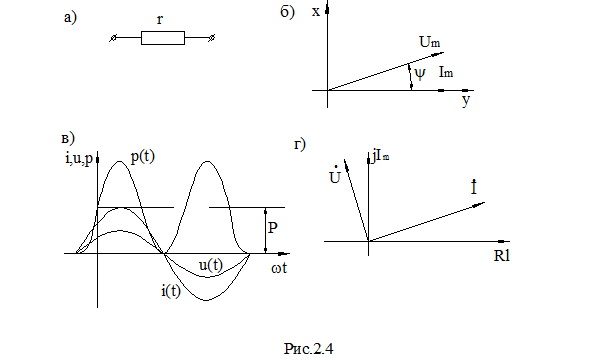

Векторы тока и напряжения на резисторе приведены на рис. 2.4б. Закон Ома для резистора имеет вид:

            или             .

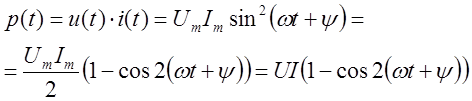

2.5.2. Мгновенная мощность p(t) равна:

Вместе с этой лекцией читают "13 Второй триумвират и борьба за власть в Риме".

Временные диаграммы i(t), u(t), p(t) приведены на рис.2.4в. Мощность р(t) имеет постоянную составляющую или среднее значение, называемое активной мощностью Р:

Активная мощность Р измеряется в ваттах (Вт).

2.5.3. В комплексной форме напряжение на резисторе записывается в виде

Векторы тока и напряжения на комплексной плоскости приведены на рис. 2.4г.
