2.3 способы бурения скважин

По способу воздействия на горные породы различают механическое и немеханическое бурение.

При механическом бурении буровой инструмент непосредственно воздействует на горную породу, разрушая ее, а при немеханическом разрушение происходит без непосредственного контакта с породой источника воздействия на нее.

Немеханические способы (гидравлический, термический, электрофизический) находятся в стадии разработки и для бурения нефтяных и газовых скважин в настоящее время не применяются.

Промышленное применение находят только способы механического бурения — ударное и вращательное.

2.3.1 Ударное бурение

Ударное бурение. Из его всех разновидностей наибольшее распространение получило ударно-канатное бурение (Рисунок 2.7).

Рисунок 2.7 —Схема ударно-канатного бурения

Рекомендуемые материалы

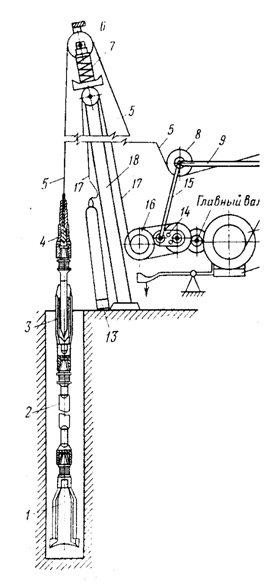

Буровой снаряд, который состоит из долота 1, ударной штанги 2, раздвижной штанги-ножниц 3 и канатного замка 4 , спускают в скважину на канате 5, который, огибая блок 6, оттяжной ролик 8 и наравляющий ролик 10, сматывается с барабана 11 бурового станка. Скорость спуска бурового снаряда регулируют тормозом 12. Блок 6 установлен на вершине мачты 18. Для гашения вибраций, возникающих при бурении, применяются амортизаторы 7.

Кривошип 14 при помощи шатуна 15 приводит в колебательное движение балансирную раму 9. При опускании рамы оттяжной ролик 8 натягивает канат и поднимает буровой снаряд над забоем. При подъеме рамы канат опускается, снаряд падает, и при ударе долота о породу последняя разрушается.

По мере накопления на забое разрушеной породы (шлама) возникает необходимость в очистке скважины. Для этого с помощью барабана поднимают буровой снаряд из скважины и многократно спускают в нее желонку 13 на канате 17, сматываемом с барабана 16. В днище желонки имеется клапан. При погружении желонки в зашламленную жидкость клапан открывается и желонка заполняется этой смесью, при подъеме желонки клапан закрывается. Поднятую на поверхность зашламленную жидкость выливают в сборную емкость. Для полной очистки скважины приходится спускать желонку несколько раз подряд.

После очистки забоя в скважину опускают буровой снаряд, и процесс бурения продолжается.

При ударном бурении скважина, как правило, не заполнена жидкостью. Поэтому, во избежание обрушения породы с ее стенок, спускают обсадную колонну, состоящую из металлических обсадных труб, соединенных друг с другом с помощью резьбы или сварки. По мере углубления скважины обсадную колону продвигают к забою и периодически удлиняют (наращивают) на одну трубу.

Ударный способ более 50 лет не применяется на нефтегазовых промыслах России. Однако в разведочном бурении на россыпных месторождениях, при инженерно-геологических изысканиях, бурении скважин на воду и т.п. находит свое применение.

2.3.2 Вращательное бурение скважин

При вращательном бурении разрушение породы происходит в результате одновременного воздействия на долото нагрузки и крутящего момента. Под действием нагрузки долото внедряется в породу, а под влиянием крутящего момента скалывает ее.

Существует две разновидности вращательного бурения — роторный и с забойными двигателями.

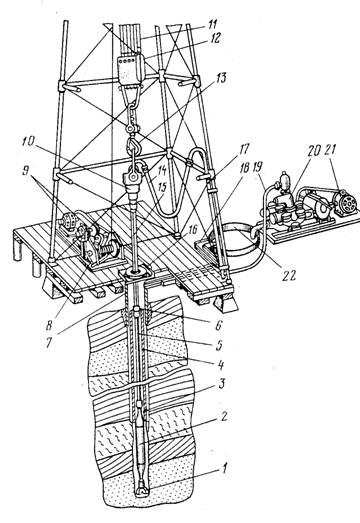

При роторном бурении (Рисунок 2.8) мощность от двигателей 9 передается через лебедку 8 к ротору 16 — специальному вращательному механизму, установленному над устьем скважины в центре вышки. Ротор вращает бурильную колонну и привинченное к ней долото 1. Бурильная колонна состоит из ведущей трубы 15 и привинченных к ней с помощью специального переводника 6 бурильных труб 5.

Следовательно, при роторном бурении углубление долота в породу происходит при движении вдоль оси скважины вращающейся бурильной колонны, а при бурении с забойным двигателем — невращающейся бурильной колонны. Характерной особенностью вращательного бурения является промывка

При бурении с забойным двигателем долото 1 привинчено к валу, а бурильная колонна — к корпусу двигателя 2. При работе двигателя вращается его вал с долотом, а бурильная колонна воспринимает реактивный момент вращения корпуса двигателя, который гасится невращающимся ротором (в ротор устанавливают специальную заглушку).

Буровой насос 20, приводящийся в работу от двигателя 21, нагнетает буровой раствор по манифольду (трубопроводу высокого давления) 19 в стояк — трубу 17, вертикально установленную в правом углу вышки, далее в гибкий буровой шланг (рукав) 14, вертлюг 10 и в бурильную колонну. Дойдя до долота, промывочная жидкость проходит через имеющиеся в нем отверстия и по кольцевому пространству между стенкой скважины и бурильной колонной поднимается на поверхность. Здесь в системе емкостей 18 и очистительных механизмах (на рисунке не показаны) буровой раствор очищается от выбуренной породы, затем поступает в приемные емкости 22 буровых насосов и вновь закачивается в скважину.

Рисунок 2.8 — Схема вращательного бурения

В настоящее время применяют три вида забойных двигателей — турбобур, винтовой двигатель и электробур (последний применяют крайне редко).

При бурении с турбобуром или винтовым двигателем гидравлическая энергия потока бурового раствора, двигающегося вниз по бурильной колонне, преобразуется в механическую на валу забойного двигателя, с которым соединено долото.

При бурении с электробуром электрическая энергия подается по кабелю, секции которого смонтированы внутри бурильной колонны и преобразуется электродвигателем в механическую энергию на валу, которая непосредственно передается долоту.

2.4 ОБОРУДОВАНИЕ ДЛЯ БУРЕНИЯ НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИН

Для выполнения операций технологии вращательного бурения требуются различные по функциональным назначениям машины, механизмы и оборудование. Набор необходимых для бурения скважин машин, механизмов и оборудования, имеющих взаимосвязанные эксплуатационные функции и технические параметры, называется буровым комплексом. Центральным звеном бурового комплекса является буровая установка.

Буровая установка — это комплекс буровых машин, механизмов и оборудования, смонтированный на точке бурения и обеспечивающий с помощью бурового инструмента самостоятельное выполнение технологических операций по строительству скважин. Современные буровые установки включают следующие составные части:

буровое оборудование (талевый механизм, насосы, буровая лебедка, вертлюг, ротор, силовой привод и т.д.);

буровые сооружения (вышка, основания, сборно-расборные каркасно-панельные укрытия приемные мостки и стеллажи); оборудование для механизации трудоемких работ (регулятор подачи долота, механизмы для автоматизации спуско-подъемных операций, пневматический клиновой захват для труб, автоматический буровой ключ, вспомогательная лебедка, пневмораскрепитель, краны для ремонтных работ, пульт контроля процессов бурения, посты управления); оборудование для приготовления, очистки и регенерации бурового раствора (блок приготовления, вибросита, песко- и илоотделители, подпорные насосы, емкости для химических реагентов, воды и бурового раствора); манифольд (нагнетательная линия в блочном исполнении, дроссельно-запорные устройства, буровой рукав); устройства для обогрева блоков буровой установки (тепло генераторы, отопительные радиаторы и коммуникации для развода теплоносителя).

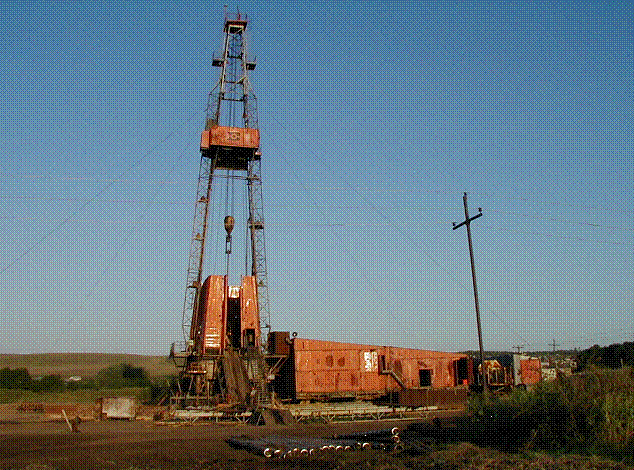

Состав и компоновка буровой установки показаны на рисунке 2.9.

Рисунок 2.9 — Буровая установка

2.4.1 Кустовые основания

Строительство буровой установки, монтаж ее на точке бурения скважины задача не простая. Западная Сибирь покрыта многочисленными болотами и реками. Летом болота практически непроходимы для наземного транспорта, а в зимнее время промораживаются не более чем на 20 – 30 см из-за высоких теплоизолирующих свойств торфяного слоя. Весной высокие речные паводковые воды подтопляют нефтяные площади. Быстрая изменчивость погоды, неравномерное выпадение осадков и труднодоступность 80 – 85 % территории — отличительные особенности Западной Сибири.

В нефтепромысловом районах Томской области, например, насчитывается 573 реки (превышающих в длину 20 км), крупных озер 35 (площадью 5 и более км²), а знаменитое Васюганское болото занимает 53 000 км², что в 1.5 раза больше площади озера Байкал.

Эти условия на первых порах значительно осложнили организацию буровых работ в новом нефтяном регионе. При освоении месторождений основные объемы бурения выполнялись в зимнее время. Все необходимое оборудование завозилось заранее по зимним трассам, и после окончания строительства скважин консервировалось до наступления следующего зимнего сезона и ввода трасс в эксплуатацию.

Сезонность в строительстве нефтяных скважин вызвала необходимость разработки и создания на заболоченных и затопляемых участках специальных искусственных сооружений для круглогодичного ведения буровых работ с последующей многолетней эксплуатацией при нефтедобыче. Возрастающие объемы буровых работ и большие затраты ресурсов на строительство искусственных сооружений привели к целесообразности их сочетания с кустовым бурением.

Высокие темпы и масштабы освоения нефтяных месторождений Западной Сибири выявили ряд научно-технических проблем, решение которых позволило разработать технические средства для проводки наклонно-направленных скважин и контроля их пространственного положения, различные конструкции крупноблочных буровых оснований, специальные буровые установки для строительства кустовых скважин.

Кустовое строительство скважин имеет ряд существенных достоинств. Прежде всего это значительное сокращение материальных и трудовых затрат на строительство и инженерное обустройство кустовых оснований, подъездных путей и трасс, особенно в условиях заболоченных территорий и бездорожья. Кроме того, существенно уменьшаются затраты на промысловое обустройство скважин, сооружение нефтегазосборных сетей, энергоснабжение промысловых объектов, ремонт и эксплуатационно-техническое обслуживание скважин.

Для кустового бурения скважин в Западной Сибири предназначена установка БУ-3000 ЭУК-1М с эшелонным расположением оборудования.

Минимальное расстояние между соседними нефтяными скважинами — 5 м, между батареями скважин — 15 м.

2.4.2 Буровая вышка

Буровая вышка — это сооружение над скважиной для спуска и подъема бурового инструмента, забойных двигателей, бурильных и обсадных труб, размещения бурильных свечей (соединение двух-трех бурильных труб между собой длиной 25 – 36 м.) после подъема их из скважины и защиты буровой бригады от ветра и атмосферных осадков.

Различают два типа вышек: башенные и мачтовые. Их изготавливают из труб или прокатной стали.

Башенная вышка представляет собой правильную усеченную четырехгранную пирамиду решетчатой конструкции.

Вышки мачтового типа бывают одноопорные и двухопорные (А - образные). Последние наиболее распространены.

А - образные вышки более трудоемки в изготовлении и поэтому более дороги. Они менее устойчивы, но их проще перевозить с места на место и затем монтировать.

Основные параметры вышки — грузоподъемность, высота, емкость «магазинов» (хранилищ для свечей бурильных труб), размеры верхнего и нижнего оснований, длина свечи, масса.

Грузоподъемность вышки — это предельно допустимая вертикальная статическая нагрузка, которая не должна быть превышена в процессе всего цикла проводки скважины.

Высота вышки определяет длину свечи, которую можно извлечь из скважины и от величины которой зависит продолжительность спускоподъемных операций. Чем больше длина свечи, тем на меньшее число частей необходимо разбирать колонну бурильных труб при смене бурового инструмента. Сокращается и время последующей сбор-грузоподъемность вышек увеличиваются. Так, для бурения скважин на глубину 300 ... 500 м используется вышка высотой 16 ... 18 м, глубину 2000 ... 3000 м — высотой — 42 м и на глубину 4000 ... 6500 м — 53 м.

Емкость «магазинов » показывает, какая суммарная длина бурильных труб диаметром 114 ... 168 мм может быть размещена в них. Практически вместимость «магазинов» показывает на какую глубину может  быть осуществлено бурение с помощью конкретной вышки.

Размеры верхнего и нижнего оснований характеризуют условия работы буровой бригады с учетом размещения бурового оборудования, бурильного инструмента и средств механизации спускоподъемных операций. Размер верхнего основания вышек составляет 2x2 м или 2.6x2.6 м, нижнего 8x8 м или 10x10 м.

Общая масса буровых вышек составляет несколько десятков тонн.

2.4.3 Спуско-подъемный комплекс буровой установки

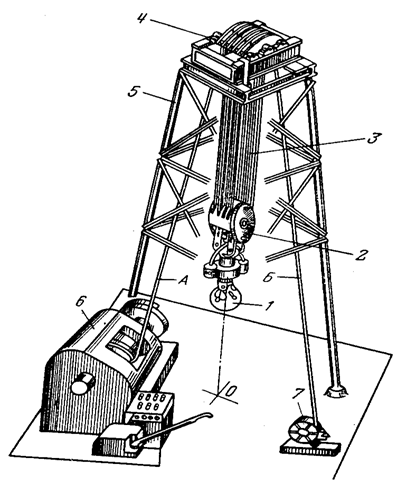

Спускоподъёмный комплекс буровой установки (Рисунок 2.10) представляет собой полиспастный механизм, состоящий из кронблока 4, талевого (подвижного) блока 2, стального каната 3, являющегося гибкой связью между буровой лебёдкой 6 и механизмом 7 крепления неподвижного конца каната. Кронблок 4 устанавливается на верхней площадке буровой вышки 5. Подвижный конец А каната 3 крепится к барабану лебедки 6, а неподвижный конец Б — через приспособление 7 к основанию вышки. К талевому блоку присоединяется крюк 1, на котором подвешивается на штропах элеватор для труб или вертлюг. В настоящее время талевый блок и подъёмный крюк объединены в один механизм — крюкоблок.

Рисунок 2.10 — Спускоподъемный комплекс буровой установки

2.4.4 Комплекс для вращения бурильной колонны

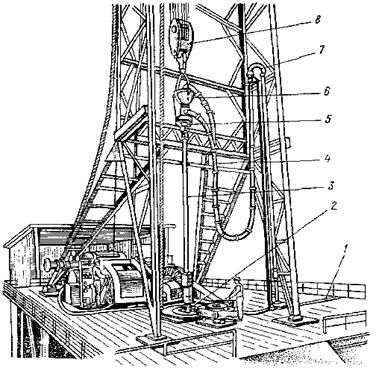

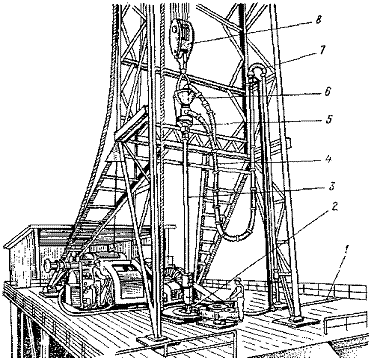

На рисунке 2.11 представлен комплекс для вращения бурильной колонны. В его состав входит ротор 2, расположенный на полу буровой 1, вертлюг 6, подвешенный на крюке крюкоблока 8. Вертлюг посредством гибкого бурового рукава 4 и стояка 7 передаёт буровой раствор под давлением в бурильную колонну. Посредством вращателя 2 и квадратной ведущей трубы 3 крутящий момент ротора передаётся бурильной колонне и не передаётся талевой системе.

Рисунок 2.11 — Комплекс для вращения бурильной колонны

2.4.5 Насосно – циркуляционный комплекс буровой установки

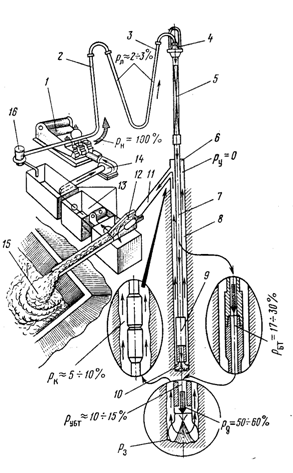

На рисунке 2.12 показана схема циркуляции бурового раствора и примерное распределение потерь напора в отдельных элементах циркуляционной системы скважины глубиной 3000 м. Из резервуаров 13 очищенный и подготовленный раствор поступает в подпорные насосы 14, которые подают его в буровые насосы 1. Последние перекачивают раствор под высоким давлением (до 30 МПа) по нагнетательной линии, через стояк 2, гибкий рукав 3, вертлюг 4, ведущую трубу 5 к устью скважины 6. Часть давления насосов при этом расходуется на преодоление сопротивлений в наземной системе. Далее буровой раствор проходит по бурильной колонне 7 (бурильным трубам, УБТ и забойному двигателю 9) к долоту 10. На этом пути давление раствора снижается вследствие затрат энергии на преодоление гидравлических сопротивлений.

Затем буровой раствор вследствие разности давлений внутри бурильных труб и на забое скважины с большой скоростью выходит из насадок долота, очищая забой и долото от выбуренной породы. Оставшаяся часть энергии раствора затрачивается на подъём выбуренной породы и преодоление сопротивлений в затрубном кольцевом пространстве 8.

Поднятый на поверхность к устью 6 отработанный раствор проходит по растворопроводу 11 в блок очистки 12, где из него удаляются в амбар 15 частицы выбуренной породы и поступает в резервуары 13 с устройствами 16 для восстановления его параметров; и снова направляется в подпорные насосы.

Нагнетательная линия (манифольд) состоит из трубопровода высокого давления, по которому раствор подаётся от насоса 1 к стояку 2 и гибкому рукаву 3, соединяющему стояк 2 с вертлюгом 4. Манифольд оборудуется задвижками и контрольно-измерительной аппаратурой. Для работы в районах с холодным климатом предусматривается система обогрева трубопроводов.

Рисунок 2.12 — Схема циркуляции бурового раствора

2.5 ТЕХНОЛОГИЧЕСКИЙ БУРОВОЙ ИНСТРУМЕНТ

2.5.1 Породоразрушающий инструмент

Породоразрушающий инструмент (ПРИ) предназначен для разрушения горной породы на забое при бурении скважины.

По принципу разрушения породы ПРИ подразделяется на 3 группы:

v ПРИ режуще-скалывающего действия — применяется для разбуривания вязких, пластичных и малоабразивных пород небольшой твердости;

v ПРИ дробяще-скалывающего действия — применяется для разбуривания неабразивных и абразивных пород средней твердости, твердых, крепких и очень крепких;

v ПРИ истирающе-режущего действия — применяется для бурения в породах средней твердости, а также при чередовании высокопластичных маловязких пород с породами средней твердости и даже твердыми.

По назначению ПРИ подразделяется:

¨ Для бурения сплошным забоем (без отбора керна) — буровые долота;

¨ Для бурения по кольцевому забою (с отбором керна) — бурголовки;

¨ Для специальных работ в пробуренной скважине (выравнивание и расширение ствола) и в обсадной колонне (разбуривание цементного камня и т.д.).

По конструктивному исполнению ПРИ делится на три группы:

Ø Лопастной (См. пункт 2.5.1.1);

Ø Шарошечный (См. пункт 2.5.1.2);

Ø Секторный (См. пункт 2.5.1.3).

По материалу породоразрушающих элементов ПРИ делится на четыре группы:

· Со стальным вооружением;

· С твердосплавным вооружением;

· С алмазным вооружением;

· С алмазно-твердосплавным вооружением.

2.5.1.1 Лопастные долота

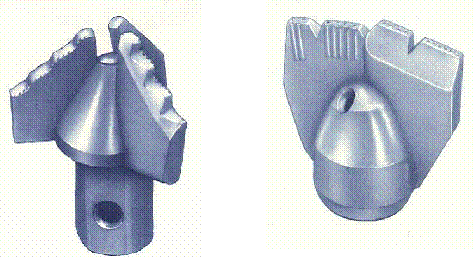

При бурении нефтяных и газовых скважин иногда применяют трехлопастные (3Л и 3ИР) и шестилопастные (6ИР) долота (Рисунок 2.13). Лопастное долото 3Л состоит из корпуса, верхняя часть которого имеет ниппель с замковой резьбой для присоединения к бурильной колонне, и трех приваренных к корпусу долота лопастей, расположенных по отношению друг к другу под углом 120 градусов. Для подвода бурового раствора к забою долото снабжено промывочными отверстиями, расположенными между лопастями.

Рисунок 2.13 — Лопастные долота

Лопасти выполнены заостренными и слегка наклонными к оси долота в направлении его вращения. В этой связи по принципу разрушения породы долота 3Л относят к долотам режуще-скалывающего действия, так как под влиянием нагрузки лопасти врезаются в породу, а под влиянием вращающего момента скалывают ее.

Долота 3Л предназначены для бурения в неабразивных мягких пластичных породах (тип М) и для бурения в неабразивных мягких породах с пропластками неабразивных пород средней твердости (тип МС). Для увеличения износостойкости долот их лопасти укрепляют (армируют) твердым сплавом.

Долота 3ИР в сравнении с 3Л имеют следующие отличительные особенности. Три лопасти выполнены притупленными, а не заостренными и приварены к корпусу так, что они сходятся на оси долота, а не наклонены к ней. Такая особенность вооружения позволяет долоту 3ИР разрушать породу резанием и истиранием (микрорезанием) абразивных мягких пород с пропластками пород средней твердости (тип МСЗ).

Долота 6ИР имеют три основные лопасти, предназначенные для разрушения породы на забое, и три дополнительные укороченные лопасти, калибрующие стенку скважины.

Если Вам понравилась эта лекция, то понравится и эта - 12 Решение задач.

Лопастные долота имеют ряд существенных недостатков:

¨ интенсивный износ лопастей в связи с непрерывным контактом режущих и калибрующих ствол скважины кромок лопастей долота с забоем и стенками скважины;

¨ сужение ствола скважины в процессе бурения из-за относительно быстрой потери диаметра долота;

¨ относительно высокий крутящий момент на вращение долота;

¨ неудовлетворительная центрируемость на забое, приводящая к интенсивному непроизвольному искривлению.

Отмеченные недостатки объясняют причины редкого применения лопастных долот в практике бурения нефтяных и газовых скважин даже при разбуривании мягких пород.
