Компрессоры и компрессорные станции
Компрессоры и компрессорные станции.
Предназначение:
- для сбора попутного газа
- перегонки газа на ГПЗ
- компрессоры применяют для
- перегонки газа потребителю
Компрессор – это машина для сжатия воздуха или газа до избыточного давления не менее 2 атм. Если давление менее 2 атм., то они относятся к вентиляторам.
Подразделяются по устройству:
- обычные (поршневые, винтовые пластинчатые)
Рекомендуемые материалы
- полаточные турбокомпрессоры (центробежные и осевые)
По давлению, создаваемому в зависимости от давления нагнетания
- низкого давления от давления от 0,2 до 1 МПа
- среднего давления от 1 до 10 МПа
- высокого от 10 до 100 МПа
- сверхвысокого более 100 МПа
По техническому исполнению компрессоры подразделяются на
1. ротационные
2. поршневые
3. турбокомпрессоры
4. винтовые
1. ротационные применяются при небольшом расходе и давлении до < 0,20 МПа
2. турбокомпрессор Рнаг.<1 МПа
3. поршневые Рнаг.>1 МПа
4. винтовые применяются при высоком содержании жидкости
На нефтяных промыслах применяют вакуумные компрессорные станции. Дожимные компрессорные станции, компрессорные станции для газлифта, технологические компрессорные станции, которые применяются при подготовке газа и при низкой температурной сепарации.
Компрессорная станция состоит из:
1 – машинный зал с компрессором
2 – система охлаждения компрессора
3 – система питания компрессора
4 – система смазки
система контроля (управления) автоматики.

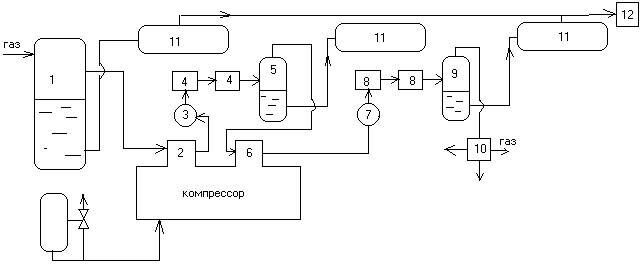

Технологическая схема компрессорной станции
.
1 – входной газосепаратор
2 – первая ступень сжатия (компрессирования)
3 – масляный фильтр
4 – холодильники первой ступени
5 – сепаратор первой ступени, где происходит отделение жидкости, и газ идет на вторую ступень сжатия
6 – вторая ступень сжатия
7 – масляный фильтр второй ступени
8 – холодильники второй ступени
9 – сепаратор второй ступени
10 – газораспределительный пункт (гребенка)
Если Вам понравилась эта лекция, то понравится и эта - 32 Политическое устройство польской Короны.
Жидкости из сепаратора 1, 5, 9 поступают в емкости для хранения конденсата
12 – насосная станция для перекачки конденсата, откуда конденсат идет либо в общий поток
13 – КИП и автоматика, которая управляет компрессором и сепаратором
На компрессорной станции имеются более 2 компрессоров
14 – компрессорная станция
Компрессорные станции служат на
