8.8. Оборудование противовыбросовое и превенторы
Противовыбросовое оборудование (ОП) предназначено для герметизации устья строящихся и ремонтируемых скважин с находящейся в ней колонной труб или при её отсутствии, при проворачивании, расхаживании колонны труб между замковыми и муфтовыми соединениями. Противовыбросовое оборудование позволяет производить циркуляцию промывочной жидкости с противодавлением на пласт.
Основные параметры ОП и его составных частей должны соответствовать ГОСТУ 13862-90.
| Технические характеристики | ОП1-180´35 | ОП1-180´35К2 |
| Условный проход стволовой части, мм | 180 | 180 |
| Рабочее давление, МПа | Рекомендуемые материалыВариант 1 - Курсовая работа - Определение параметров водохозяйственной системы Контрольная работа -18% Курсовой проект по деталям машин под ключ -38% Высшая математика колекция -20% КМ-3. Трехфазные цепи 35 | 35 |
| Условный диаметр труб, уплотняемых плашками превентора, мм | 60 ¸ 127 | 60 ¸ 114 |
| Рабочее давление в гидросистеме, МПа | 6 ¸ 10 | 6 ¸ 10 |
| Масса полного комплекта, кг | 12950 | — |
| Тип манифольда | МПБ2-80´3 | МПБ2-80´7035К2 |
Превенторы типа ППГ и ППМ (рисунок 78) обеспечивают возможность расхаживания колонны труб при герметизированном устье, подвешивание колонны на плашки и удержание колонны плашками от выброса под действием скважинного давления.

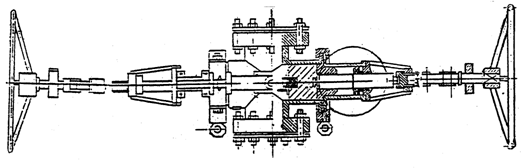

Рисунок 78 — Превентор ППМ
Основные узлы и детали превентора — корпус, крышки корпуса с гидроцилиндрами и плашки.
Для освоения и ремонта нефтяных и газовых скважин выпускаются превенторы следующих типов:
· ППГ-150´21 с гидравлическим зажимом плашек и механическим поджимом;
· ППМ-150´21 с механическим зажимом плашек.
| Технические характеристики: | ППГ-150´2 | ППМ-150´21 |
| Диаметр проходного отверстия, мм | 150 | 150 |
| Рабочее давление, МПа (кГс/см2) | 21 (210) | 21 (210) |
| Максимальное давление в рабочих камерах приводных цилиндров, МП | 10 | — |
| Диаметр уплотняемых труб | 50; 60,3; 63,5; 73; 89 глухая плашка позволяет перекрывать скважину при отсутствии в ней трубы | |
| Пробное давление, МПа (кГс/см2) | 42 (420) | 42 (420) |
| Рабочая среда | нефть, газ, газоконденсат, вода, буровой раствор и их смеси | |
| Масса, кг | 540 | 470 |
Превентор плашечный штанговый ППШ-62´21 (рисунок 79) применяется при ремонте нефтяных скважин, эксплуатируемых штанговыми насосами. Превентор ППШ предназначен для герметизации штанг при аварийных работах.
Рисунок 79 — Превентор плашечный штанговый ППШ-62´21
| Техническая характеристика ППШ-62´21: | |
| Диаметр проходки, мм | 62 |
| Рабочее давление, МПа (кГс/см2) | 21 (210) |
| Диаметр герметизируемых штанг при смене уплотнителей, мм | 16, 19, 22, 25 |
| Привод плашек | ручной |
| Если Вам понравилась эта лекция, то понравится и эта - Планирование - основная функция менеджмента. Рабочая среда | нефть, газ, газоконденсат, вода |
| Температура рабочей среды и окружающего воздуха (градусы Цельсия) | от -10 до +100 °C |
| Масса, кг | 32 |
