КЛАССИФИКАЦИЯ ФЕРМЕНТЕРОВ
В зависимости от осуществляемых в них процессов, ферментеры могут быть разделены на следующие группы:
1. аэробные, анаэробные;
2. периодические, непрерывные;
3. стерилизуемые, не стерилизуемые;
4. целевой продукт в клетках, вне клеток;
5. глубинные на растворимых и не растворимых субстратах;
6. близкие к идеальному перемешиванию, идеальному вытеснению.
Рекомендуемые материалы
Однако перечисленные группы процессов не равноценны по влиянию на конструкции ферментеров и определить их конструктивные особенности по данной классификации практически невозможно. В то же время на практике часто одни и те же ферментеры по этой классификации используют для проведения разных процессов.
Наиболее универсальна и чаще всего применяется на практике классификация ферментеров по способу ввода энергии в аппарат (по способу осуществления процессов аэрирования и перемешивания):
1.- с газовай фазой;
2.- с жидкой фазой;
3.- с газовой и жидкой фазой (комбинированные).
Для аэробных процессов аэрирование и перемешивание является, безусловно, важнейшей процедурой. Поскольку транспорт кислорода через клеточные мембраны осуществляется по диффузионному механизму, то это предполагает наличие более высокой концентрации кислорода в культуральной жидкости (вне клетки). Сложность достижения необходимого уровня аэрирования (насыщения культуральной жидкости кислородом) заключается в низкой растворимости кислорода в воде. При этом многие компоненты культуральной среды дополнительно снижают растворимость кислорода. Все это не позволяет использовать клеточные культуры с высокой плотностью (концентрацией), что в свою очередь снижает выход целевого продукта с единицы объема аппарата.

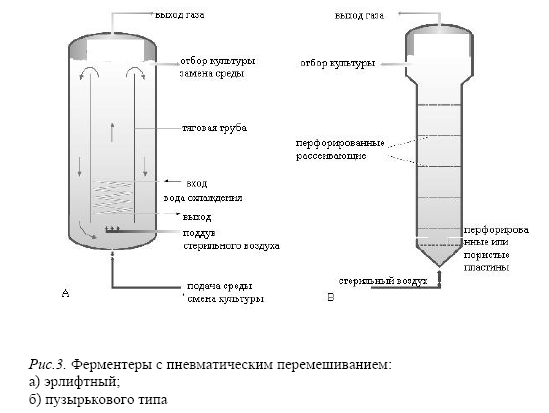

Ферментеры с подводом энергии газовой фазой (группа ФГ).
Общим признаком этих аппаратов является ввод энергии газовой фазой, которая является ее носителем и за счет которой осуществляется процесс перемешивания. Эта группа ферментеров характеризуется, прежде всего, простотой конструктивного исполнения и высокой эксплуатационной надежностью в связи с отсутствием движущихся узлов и деталей. В простейшем виде такой ферментер представляет собой сосуд в который через барботер подводится воздух или какая ни будь специальная газовая газовая смесь. Пузырьки, выходящие из барботера осуществляют процессы аэрирования, перемешивания и термостатирования в культуральной жидкости. Для улучшения процессов массо- и теплообмена используют различные конструктивные решения, направленные на прежде всего на более равномерное и быстрое распределение пузырьков воздуха по всему объему аппарата. Среди конструкций таких ферментеров наиболее распространены барботажные, барботажно-газлифтные, тарельчатые колонные, насадочные колонные и ряд других. Подвод или отвод (по необходимости) тепла в таких аппаратах осуществляется встроенными внутри аппарата теплообменниками различной конструкции.
Ферментеры с подводом энергии жидкой фазой (группа ФЖ).
Обычно энергия в аппаратах этой группы передается жидкой фазе с помощью насоса. При этом подаваемая в ферментер жидкость вводится в аппарат через специальное устройство (сопло, эжектор, диспергатор и т.д.). Различают в общем случае три типа конструкций таких аппаратов:
а) ферментеры эжекционные (ФЖЭ);
б) ферментеры струйные (ФЖС).
в) ферментеры с самовсасывающими мешалками (ФЖСМ);
В ферментерах эжекционного типа, работающих в режиме рециркуляции, подаваемая в ферментер культуральная жидкость проходит под давлением через специальное устройство называемое эжектором (инжектором), в котором происходит ее интенсивное перемешивание с воздухом и насыщение кислородом. Далее образовавшаяся газо-воздушная струя под большим давлением вводится в ферментер с боку, перемешивая содержимое и распределяя пузырьки воздуха по всему объему аппарата.
Недостатком аппаратов является необходимость применения специальных насосов для перекачивания газосодержащих культуральных жидкостей.
Струйные ферментеры конструктивно разделяются на два типа: с “затопленной” и “падающей” струей. В первом случае струя газо-жидкостной смеси вводится в культуральную жидкость сверху через погруженную в нее трубу, во втором - подается в нее под давлением с определенной высоты. Образование газожидкостной смеси, как и в случае эжекционных ферментеров, осуществляется при помощи эжектора, находящегося во внешнем циркуляционном контуре. Недостатки струйных ферментеров аналогичны недостаткам эжекционных.
В отличие от эжекционных и струйных, ферментеры с самовсасывающими мешалками являются довольно простыми аппаратами, так как не требуют специальных воздуходувных машин для подачи воздуха в аппарат. Поступление воздуха осуществляется за счет разрешения, возникающего за задней кромкой лопасти мешалки при ее движении в жидкости. В лопастях такой мешалки воздушные каналы, которые через полый вал соединяются с воздуховодом. Такие аппараты широко применялись в СССР при микробиологическом производстве кормового белка. К недостаткам этой схемы можно отнести трудность оптимизации и управления всей совокупностью массообменных и гидродинамических процессов в таком ферментере.
Ферментеры с подводом энергии жидкой и газовыми фазами (ФЖГ).
Основным конструктивным элементом таких аппаратов является перемешивающее устройство, обеспечивающее высокую интенсивность растворения кислорода и высокую степень диспергирования газа, нераство-римых субстратов и гомогенизации среды. К этой группе аппаратов относятся такие ферментеры, у которых энергия к жидкой фазе подводится одновременно перемешивающим устройством и насосом или только насосом. Энергия с газовой фазой при этом вводится обычным способом (через барботер). Соответственно различают и два типа таких аппаратов.
Информация в лекции "Публичная коммуникация и ее формы" поможет Вам.

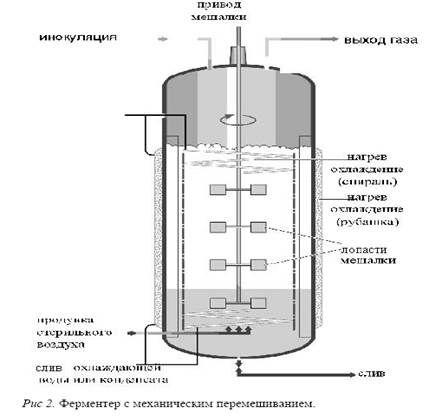

а) Ферментеры с перемешивающими устройствами (ФЖГМ).
Перемешивающее устройство таких ферментеров выполняется в виде вала с установленными на нем одной или несколькими мешалками. Под нижней мешалкой у днища обычно расположен газораспределитель (барботер), который может быть как вращающимся, так и неподвижным. Внутри аппарата размещаются теплообменники.
б) Ферментеры комбинированные (ФЖКХ).
В аппаратах такого типа перемешивание осуществляется насосом или одновременно мешалкой и насосом. Воздух в аппарат при этом подается через барботер.
