1.8.  Рамка с током в однородном магнитном поле.

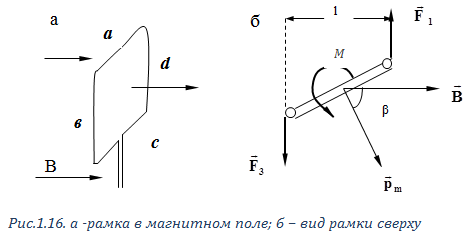

При исследовании магнитного поля часто используется замкнутый плоский контур с током (рамка с током), линейные размеры которого малы по сравнению с расстоянием до токов, образующих данное поле. Ориентация контура в пространстве определяется направлением нормали к контуру (рис.1.14). Нормаль строится по правилу правого винта: если головку винта вращать в направлении тока, то движение его острия совпадает с направлением n. На каждый элемент тока в рамке действует сила Ампера, и под действием этой силы магнитное поле поворачивает рамку таким образом, чтобы нормаль к ней располагалась вдоль линий магнитной индукции В. Кстати, так же располагается и стрелка компаса (рис.1.15). Рассчитаем силы, действующие на каждую из четырех сторон рамки. Для простоты будем считать, что стороны   в и d перпендикулярны В (рис.1.16 а). Силы и , приложенные к проводникам а и с, численно равны и направлены вдоль вертикальной оси рамки в противоположные стороны, поэтому они полностью уравновешивают друг друга:  F₂ =F₄=IaB.

Силы  и  , действующие на прямолинейные проводники в и d, направлены перпендикулярно плоскости рисунка в противоположные стороны (на рис.4.16 б показан вид рамки  сверху) и по закону Ампера численно равны:  Силы  и  создают вращающий момент , который поворачивает рамку. Модуль этого вектора М = 2F₁l, где l =аsinβ (β – угол между направлением магнитной индукции поля В и нормалью к рамке). Воспользовавшись вышеприведенным выражением для силы F₁, получим  М = 2IaВsinβ = ISBsinβ, где S = ab- площадь рамки.

Рекомендация для Вас - Часть 47.

Данную формулу можно преобразовать, введя понятие магнитного момента рамки с током (или контура с током).

Магнитным моментом плоского замкнутого кон тура с током I называется вектор  , где S – площадь поверхности, ограниченной контуром (ее называют также поверхностью, натянутой на контур);– единичный вектор нормали к плоскости контура.

 Векторы  направлены перпендикулярно плоскости контура так, что из их концов ток в контуре виден идущим против часовой стрелки (рис.1.17). Для момента сил получаем , модуль момента сил будет равен  М = рmBsinβ .

Действие магнитного поля на рамку с током широко применяется в электроизмерительных приборах. Работа любого прибора магнитоэлектрической системы (например, зеркального гальванометра) основана на взаимодействии магнитного поля постоянного магнита и рамки с током. Как известно, в данном случае возникает вращающий момент, который будет поворачивать рамку. Угол поворота рамки и связанные с ним показания шкалы прибора будут зависеть от силы тока в рамке. Такие гальванометры могут измерять постоянные токи порядка 10-11 А.
