Глава II - Основные задачи, выполняемые ротой

Глава II. ОСНОВНЫЕ ЗАДАЧИ, ВЫПОЛНЯЕМЫЕ РОТОЙ СПЕЦИАЛЬНОГО МИНИРОВАНИЯ ПРИ МИНИРОВАНИИ  ПЕРЕВАЛОВ И ТРОП В ГОРАХ.

Рота специального минирования выполняла боевую задачу по устройству минно-взрывных заграждений на маршрутах возможного выдвижения банд формирований в Чеченскую Республику со стороны Грузии. Для четкой организации выполнения задач группа минирования делилась на 3-и расчета.

Для установки НВУ-П:

- расчет № 1

Старший расчета - командир группы минирования- офицер, минер (связист)- рядовой.

- расчет № 2

Старший расчета  - минер–топопривязчик - офицер, минер-рядовой.

Рекомендуемые материалы

 Для установки групп фугасных мин:

- расчет № 3

Старший расчета - старший минер-офицер, минер-рядовой, минер-фельдшер– рядовой.

Привязку инженерных заграждений на местности и оформление отчетных документов выполнял минер–топопривязчик – офицер.

Общее руководство действиями группы, определение мест установки групп мин выполнялось старшим офицером в районе выполнения задачи – офицером управления роты.

За 11-ть дней выполнения боевой задачи ротой специального минирования были установлены минно-взрывные заграждения в шестнадцати районах на двадцати одном маршруте (табл. 2.1).

ВЕДОМОСТЬ                                         Таблица 2.1

установленных инженерных боеприпасов в районах минирования

2.1 ПОРЯДОК УСТРОЙСТВА МИНО-ВЗРЫВНЫХ ЗАГРАЖДЕНИЙ.



Установка противопехотных фугасных мин осуществлялась с использованием мин ПМН. Для создания минного мешка и увеличения площади поражения под каждые три мины МПН, находящихся в группе мин на тропе, заводился обрывной датчик цели МВЭ-72. При срабатывании мины обрывной датчик перебивался, приводя в действие мину или группу мин из ОЗМ-72 и, тем самым, обеспечивая глубину поражения до 80 метров.

 Неизвлекаемость и самоликвидация мин осуществлялась при помощи установки под каждую мину ПМН мины-ловушки МЛ-7 и тротиловой шашки массой 200г. ВУЗ-8 устанавливался рядом с группой мин, его накольные механизмы подводились к каждой тротиловой шашке. Накольные механизмы накручивались на запалы МД-5м, которые вставлялись в гнезда тротиловых шашек. Минный взрыватель МВЭ-НС устанавливался совместно с ВУЗ-8. Накольный механизм МВЭ-НС накручивался на капсюль воспламенитель ВУЗ-8. Этим  обеспечивалась самоликвидация группы мин при падении напряжения в элементах питания МВЭ-НС и неизвлекаемость ВУЗ-8 при попытке отвернуть накольный механизм МВЭ-НС.

Действия номеров расчета:

1. При установке групп фугасных мин и создании минного мешка:

- старший расчета - определяет места установки групп противопехотных мин и мин ОЗМ-72, готовит место установки группы противопехотных мин, окончательно снаряжает мины ПМН запалами

МД-9 и мины ОЗМ-72 капсюлями-детонаторами КД №8А, устанавливает МЛ-7 ,тротиловые шашки, ВУЗ-8 с МВЭ-НС и, по команде старшего офицера, переводит заграждение в первую степень готовности;

- 1-й номер – устанавливает мины ОЗМ-72, прокладывает и маскирует обрывной датчик цели минного взрывателя МВЭ-72, помогает старшему расчета при установке накольных механизмов ВУЗ-8;

- 2-ой номер - устанавливает мины ОЗМ-72, прокладывает и маскирует обрывной датчик цели минного взрывателя МВЭ-72.

                         Тротил-200г

                         МЛ-7



                                                МЛ-7



      0,5м              30 м                 50 м

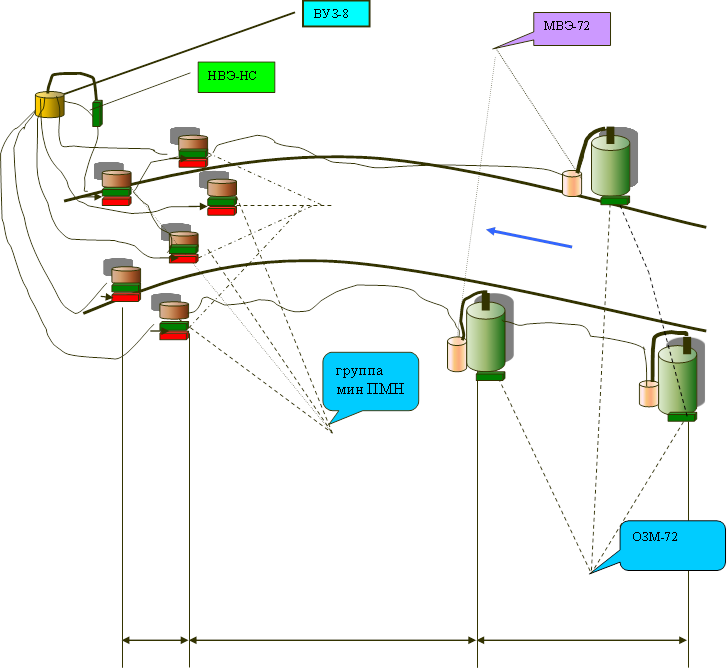

Рис.2.1 Схема установки группы противопехотных мин ПМН и ОЗМ-72  с обеспечением их неизвлекаемости и самоликвидации на горной тропе с помощью МВЭ-72,НВЭ-С и ВУЗ-8

Состав устанавливаемого комплекта включает:

ПМН   -----------------------6 шт                    МД-5м--------------------6 шт

 ВУЗ-8   ------------------------1 шт.                КД №8 А  ----------------3шт

ОЗМ-72   --------------------- 3шт.                  МЛ-7-----------------------9шт

Тротиловая шашка 200г----6 шт                 МВЭ-72-------------------3шт

НВЭ-НС-------------------------1 шт

Установка осколочных мин осуществлялась с использованием комплекта НВУ-П. Самоликвидация мин достигалась путем установки тротиловых шашек под мины ОЗМ-72, подключения ВУЗ-8 к устройству самоликвидации электронного блока НВУ-П и накольных механизмов ВУЗ-8 к 200 г тротиловой шашке, размещенной на каждой мине ОЗМ-72 и на электронном блоке НВУ-П. Мины устанавливались вдоль тропы, электронный блок НВУ-П рядом с тропой, а сейсмический датчик цели непосредственно под тропу.

Фото 2.1 Установка НВУ-П на горной тропе.

Действия номеров расчета:

1. При установке НВУ-П:

- старший расчета – указывает места установки

1-й,2-й,3-й и 4-й мины, подготавливает место установки и устанавливает электронный блок, сейсмодатчик, ВУЗ-8 и пятую мину ОЗМ-72,снаряжет мины ОЗМ-72 капсюль детонаторами КД №8А.После установки ВУЗ-8 накольные механизмы накручивает на МД-5м, а те вставлялись в гнезда тротиловых шашек находящиеся под каждой миной ОЗМ-72  По команде старшего офицера на задаче осуществляет перевод комплекта НВУ-П в боевое положение; - 1-й номер – отрывает лунки и устанавливает 1-ю, 2-ю,3-ю и 4-ю мину ОЗМ-72 и маскирует мины, линии управления, а также линии идущие от ВУЗ-8 к минам.

Перевод групп мин в боевое положение осуществляется по команде старшего задачи после отхода личного состава на безопасное расстояние (в безопасное место) и перемещения подразделения боевого охранения.

 0,5 м

                                               15 м                                                15 м

Состав устанавливаемого комплекта включает:

НВУ-П   -----------------------1 к-т                             КД №8 А  --------------5шт

ВУЗ-8   ---------------1 шт.                         МД-5м-------------------6 шт

ОЗМ-72   ------------- 5шт.                         Тротиловая шашка 200г----6 шт

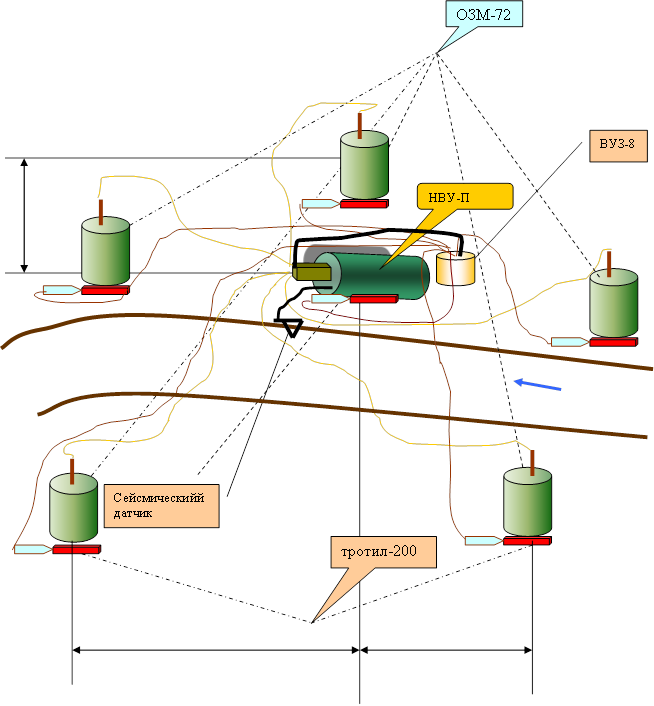

Рис.2.2.   Схема установки НВУ-П с ВУЗ-8 , обеспечивающая  неизвлекаемость и самоликвидацию мин.

ОЗМ-72                                                                                                                                                                                      30м





                                                                                                                                                                                                                                          МВЭ-72                     МЛ-7

                                                                                                                      ВУЗ-8

                                                                                                                                             Тротил 200г

Обратите внимание на лекцию "Орган зрения".

                                                          15м                     15 м                                        30м                                                      50м

                                                                                                             110 м

Рис.2.3. Схема установки НВУ-П с ВУЗ-8 и МВЭ-72, обеспечивающая  неизвлекаемость и самоликвидацию мин (вариант).
