2.5.1.2 Шарошечшые долота

Наибольшее распространение в практике бурения нефтяных и газовых скважин получили шарошечные долота дробяще-скалывающего действия с твердосплавным или стальным вооружением. Конструкция трехшарошечного долота приведена на рисунке 2.14.

Рисунок 2.14 — Конструкция трехшарошечного долота

Три лапы 3 сваривают между собой. На верхнем конце конструкции нарезана замковая присоединительная резьба. Каждая лапа в нижней части завершается цапфой 5, на которой проточены беговые дорожки под шарики и ролики. На цапфе через систему подшипников 6 устанавливается шарошка 4 с беговыми дорожками. Тело шарошки оснащено фрезерованными стальными зубьями 7, размещенными по венцам. На торце со стороны присоединительной резьбы выбиваются шифр долота, его порядковый номер, год изготовления.

Шарошечные долота изготавливают как с центральной, так и с боковой системой промывки (Рисунок 2.15). На лапах долота с боковой гидромониторной системой промывки выполнены специальные утолщения — приливы 2 с промывочными каналами и гнездами для установки гидромониторных насадок (сечение А - А).

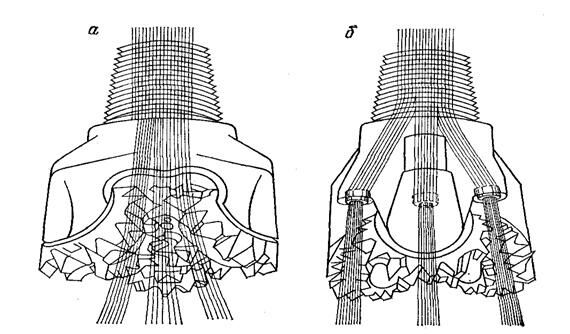

Рисунок 2.15 — Схема шарошечных долот с центральной (а) и боковой (гидромониторной) (б) промывкой

Лекция "Естественный прирост и продолжительность жизни населения" также может быть Вам полезна.

При центральной промывке забоя лучше очищаются от шлама центр забоя и вершины шарошек, шлам беспрепятственно выносится в наддолотную зону. Однако при высокой скорости углубки забоя трудно подвести к долоту необходимую гидравлическую мощность, требуемую для качественной очистки забоя (перепад давления на долотах с центральной промывкой не превышает 0.5 – 1.5 МПа).

Боковая гидромониторная промывка обеспечивает лучшую очистку наиболее зашламованной периферийной части забоя, позволяет подвести к долоту большую гидравлическую мощность (перепад давления на долотах с гидромониторной промывкой достигает 5 – 15).

Для бурения скважин в абразивных породах различной твердости с целью повышения долговечности вооружения шарошки оснащают вставными твердосплавными зубками (штырями). Такие долота часто называют штыревыми (Рисунок 2.16). Вставные зубки закрепляются в теле шарошки методом прессования. Для бурения в малоабразивных породах, в теле стальной шарошки фрезеруются призматические зубья, поверхность которых упрочняется термохимической обработкой.

Рисунок 2.16 — Шарошечные долота

По ГОСТу 20692 «Долота шарошечные» предусматривается выпуск долот диаметром 76 – 508 мм. трех разновидностей: одно- двух- и трехшарошечных. Наибольший объем бурения нефтяных и газовых скважин в Западной Сибири приходится на трехшарошечные долота диаметрами 190.5; 215.9; 269.9; 295.3 мм.
