Устройство клапанов.

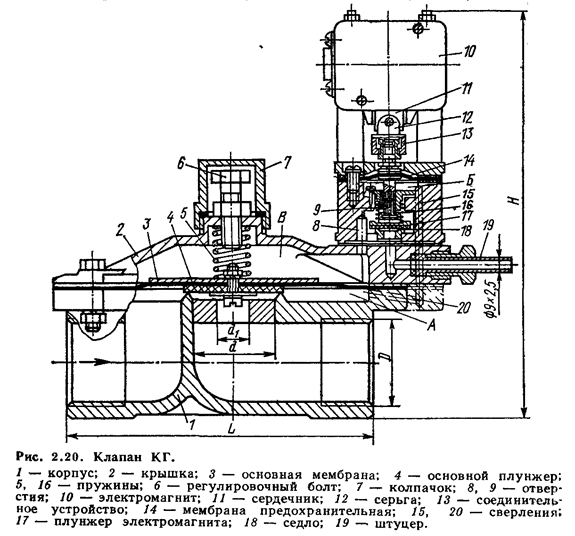

                                                                                                  Клапаны КГ работают на газопроводах с давлением не более 0,5 кг/см. Клапан состоит из корпуса, крышки, между которыми зажата мембрана.

                                                                                                  Сверху мембраны имеется металлический диск, снизу уплотнительная прокладка, выполняющая функцию клапана. Прокладка и металлический диск между собой стянуты болтом.

                                                                                                  В верхней части крышки имеется колпак, под которым имеется болт-ограничитель прогиба мембраны.

                                                                                                  В состав клапана КГ входит сервоклапан и катушка электромагнита. В сервоклапане имеются два отверстия, в верхней части перепускное, а снизу сбросное, которые по очереди бывают открытыми и закрытыми золотником, связанным через шток с сердечником катушки электромагнита.

                                                                                                  В сервоклапане над золотником имеется короткая жёсткая пружина, которая при отключении напряжения плотно прижимается к седлу сбросного отверстия золотника.

                                                                                                  При отсутствии напряжения на катушке электромагнита золотник сервоклапана под действием веса сердечника электромагнита, силы пружины перекрывает сбросное отверстие, т.е. сидит на седле сбросного отверстия.

                                                                                                  Через сбросное отверстие, закрытое золотником, прекращается сброс газа из надмембранной полости ЭКГ в атмосферу. Перепускное отверстие в сервоклапане осталось открытым. Подмембранная полость клапана через прорези в корпусе, через открытое перепускное отверстие сообщается с надмембранной полостью, по принципу сообщающихся сосудов. Давление газа в подмембранной и в надмембранной становится равным. При этом мембрана, под действием веса диска на ней и силы пружины перекрывает проход газа.

Рекомендуемые материалы

                                                                                                  При подаче напряжения на катушку электромагнита сердечник втягивается внутрь катушки, через шток приподнимает золотник от седла сбросного отверстия, открывая его и закрывая перепускное отверстие в верхней части сервоклапана.

                                                                                                  Газ из надмембранной полости клапана КГ через открытое сбросное отверстие сбрасывается в атмосферу через импульсную трубку. При этом давление в надмембранной полости становится равным атмосферному давлению.

                                                                                                  Мембрана, под действием входного давления газа под ней, прогнется вверх вместе с уплотнительной прокладкой снизу, и обеспечит проход газа на горелку. А перепускное отверстие сервоклапана при этом закрыто золотником и связи подмембранного и надмембранного пространства клапана – нет.

                                                                                                  Неисправности клапана КГ:

1. Негерметичность прилегания клапана к седлу. Пропуск газа на горелку в топку.

2. Негерметичность прилегания золотника сервоклапана к седлу сбросного отверстия. В этом случае, если сбросная трубка врезана в выходной газопровод горелки, согласно паспорта на клапан завода-изготовителя, то также произойдет загазовывание топки.

3. Негерметичное перекрытие золотником перепускного отверстия сервоклапана (напряжение на катушку подано, клапан открыт). При такой негерметичности, клапан может закрыться вследствие того, что газ из подмембранной полости через прорези в корпусе и негерметично закрытое перепускное отверстие поступит в надмембранную полость клапана и он закроется. Для устранения негерметичности (вышеназванных) необходимо заменить уплотнительные поверхности, проявив при этом незаурядную фантазию, т.к. Российскими предприятиями ЗИП не поставляются. Для устранения негерметичности сервоклапана можно регулировать ход золотника устройством, находящимся  в присоединении сердечника электромагнита со штоком золотника сервоклапана.

4. Утечка газа наружу через уплотнительную прокладку сервоклапана (нарисована синим).

5. Утечка газа через болт в крышке клапана под колпаком.

6. Негерметичная сборка в центре мембраны клапана. Если утечка сильная, то давление над мембраной и под мембраной выровняется, то клапан закроется и перекроет газ.

7. Порыв мембраны. При открытом клапане, когда напряжение подано. Давление над и под мембраной выровняется и клапан закроется. Мембраны обычно рвутся по периметру, там, где мембрана зажата болтами.

8. В верхней части сервоклапана прогибается пластмассовая втулка. Нарушается герметичность закрытия перепускного отверстия.

9. Утечки газа через микропоры в корпусе, крышки.

10. Сгорела катушка электромагнита.

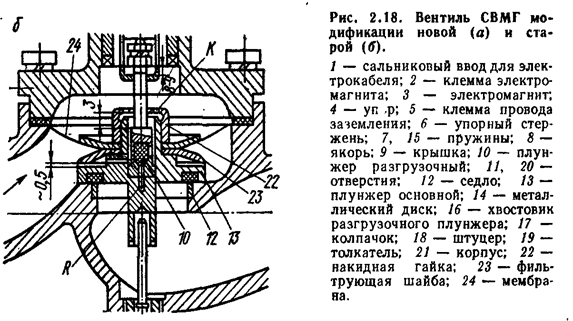

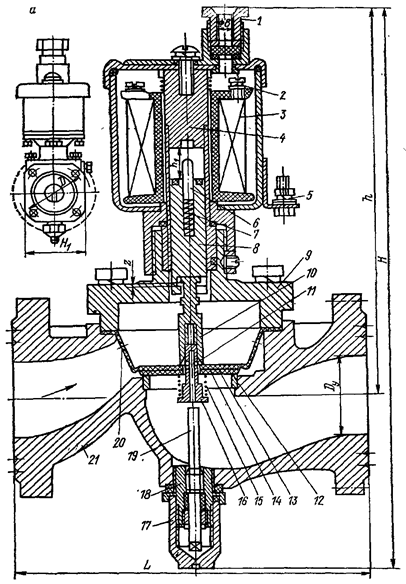

Соленоидный вентиль СВМГ.

Устанавливается на ГП с давлением от 0,1 кг/см до 1 кг/см в системах автоматики безопасности и регулирования.

                                                                                                  Напряжение есть – клапан открыт.

                                                                                                  Напряжения нет – клапан закрыт.

                                                                                                  Время закрытия или открытия клапана 1 сек. Клапан состоит из корпуса, крышки, катушки электромагнита. Сердечник катушки электромагнита через разгрузочный плунжер, выполняющий функцию штока, соединен с клапаном, находящимся в корпусе вентиля.

                                                                                                  Под клапаном находится хвостовик разгрузочного плунжера с пружиной. В разгрузочном плунжере имеются отверстия для пропуска газа из надклапанного пространства в подклапанное пространство (служит для выравнивания давления над и под клапаном при пуске вентиля в работу, при подаче на катушку ЭМ напряжения).

                                                                                                  В нижней части корпуса имеется устройство для ручного подъема клапана в том случае, когда сгорела катушка электромагнита.

                                                                                                  Работа.

В лекции "Часть 5" также много полезной информации.

                                                                                                  При отсутствии напряжения на катушке электромагнита, клапан металлический, залитый резиной, сидит на седле корпуса вентиля. На него воздействует сверху вес сердечника электромагнита и входное давление газа, которое через отверстие в мембранной перегородке, соединенной с клапаном, поступает в надклапанное пространство, т.е. клапан прижат к седлу.

                                                                                                  При подаче напряжения на катушку электромагнита, сердечник втягивается, при этом в первую очередь приподнимается разгрузочный плунжер и открывается перепускное отверстие в хвостовике разгрузочного плунжера. Газ из надклапанного пространства перетекает в подклапанное пространство, давление над и под клапаном выравнивается и клапан открывается на полную величину, обеспечивая проход газа к потребителю.

                                                                                                  Неисправности:

1. Сгорела катушка электромагнита.

2. Клапан СВМГ негерметичен изначально, по паспорту. Могут быть утечки газа наружу через микропоры корпуса, по резьбовым соединениям и через устройство для ручного подъема клапана. Чтобы обнаружить утечку газа на фланцевом соединении необходимо это соединение обмотать бинтом и обмылить.
