Настройка клапана ПЗК
Настройка клапана ПЗК.

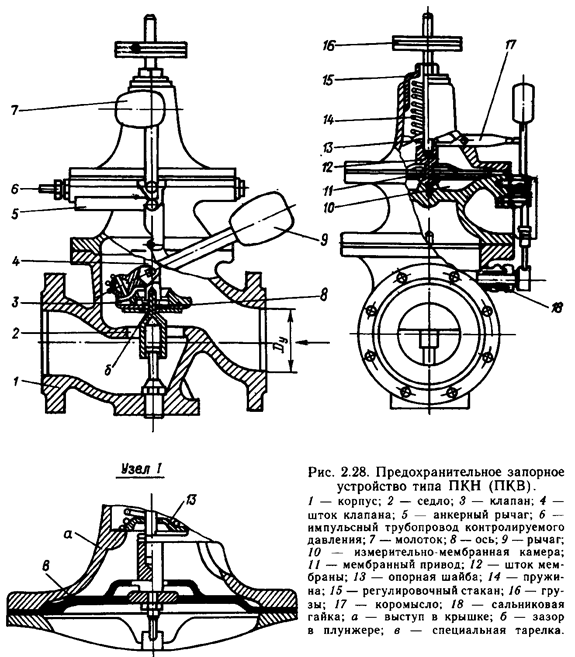

ПЗК состоит из следующих основных узлов:
1. Корпус.
2. Головка – промежуточная вставка.
3. Крышка.
4. Система рычагов. В систему рычагов входит молоток, коленчатый рычаг. рычаг с грузом и коромысло-рычаг, закрепленный одним концом в штоке мембраны.
Корпус вентильного типа, чугунный. Внутри корпуса имеется седло, клапан основной, в котором вмонтирован перепускной клапан. Клапаны через вилку связаны с осью. На конце вышедшей из корпуса оси закреплен рычаг с грузом. На выходе оси из корпуса имеется сальниковое уплотнение с сальниковой гранд-буксой. У клапана в нижней части имеется направляющая колонка и направляющий стержень, предназначенные для правильной посадки клапана на седло при срабатывании.
В лекции "7 - Основная память со сложным расслоением" также много полезной информации.
В верхней части корпуса крепится головка промежуточная, вставка, в которой имеется глухая перегородка, разделяющая в ПЗК два разных давления: внизу под перегородкой – высокое давление, равное входному давлению в ГРП; а сверху над перегородкой – давление низкое, равное давлению после регулятора.
К головке крепится крышка, в которой находятся две пружины: большая и малая, для настройки на заданные давления. В крышке находится коромысло, регулировочный винт и регулировочная гайка.
Между крышкой и головкой – промежуточной вставкой зажата мембрана. Между мембраной и глухой перегородкой головки, образована мембранная камера, которая через штуцер и импульсную трубку сообщается с выходным давлением газа после регулятора, т.е. давление в мембранной камере равно давлению на манометре после регулятора и равно давлению перед газоиспользующим агрегатом (горелкой котла). Сообщение происходит по принципу сообщающихся сосудов. Мембрана связана со штоком сверху. На штоке находятся две пружины: большая и малая, предназначенные для настройки ПЗК на заданные давления. В штоке мембраны жестко одним концом закреплено коромысло на оси. Второй конец коромысла при нормальном рабочем состоянии ПЗК находится в зацеплении с выступом на молотке и удерживает молоток в вертикальном положении.
В мембранной камере имеется резьбовое отверстие, закрытое пробкой, которое предназначено для удобства подключения импульсной трубки или проверки ПЗК на срабатывание по заданным параметрам согласно графика без повышения давления газа потребителю.
