- Основная память со сложным расслоением
Лекция №7
Основная память со сложным расслоением
Фиксаторы помещены с выхода
модуля на его адресный вход. Это позволяет для
модуля использовать свой относительный адрес, отличный от других.

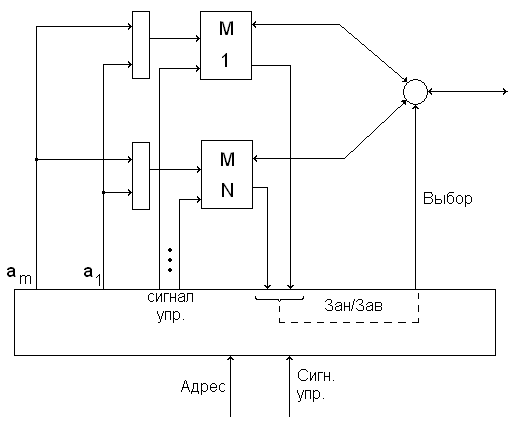

Эта структура более гибкая, поэтому необходимо новое устройство – контроллер памяти.
На контроллер поступает поток запросов от конвейера, запрос требует 1 слова, и эти запросы обрабатываются по первому.
Для запроса контроллер определяет занят модуль или нет, если свободен, то адрес /относительный/ помещается в адресный регистр и операция начинается. Если занят, то операция задерживается.
Пока идет обращение к слову в соответствующем модуле, контроллер аналогично обрабатывает остальные запросы.
Когда модуль завершает операцию, то:
Рекомендуемые материалы
1) если операция была записью, то запускается новая операция;
2) если операция READ, то направляет данные к запросившим их конвейерам, а потом запускает новую операцию.
То есть выигрыш в производительности будет в N раз по сравнению с отдельным модулем.

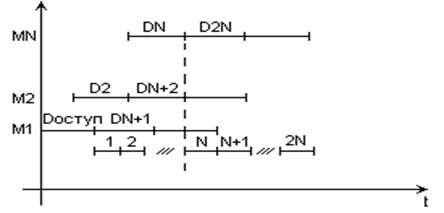

Эта высокая скорость будет поддерживаться, если придет серия запросов, где первый модуль будет запрашиваться лишь 1 раз из N запросов.
Будем считать, что память 8-кратно расслоенная. Тогда для запросов с любым промежутком 1, 3, 5, 7, 9, 11, скорость будет в 8 раз быстрее.

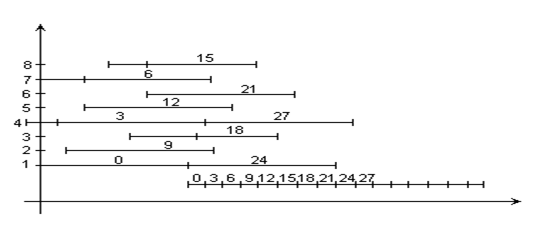

Для промежутка 3 последовательность адресов будет иметь вид 0, 3, 6, 9, 12, 15, 18, 21, 24, 27, а последовательность модулей 1, 4, 7, 2, 5, 0, 3, 6, 1, 4, 7. /Этот случай для равномерного распределения/.
При других значениях промежутка работа будет идти не с max скоростью, но все равно быстрее, чем с первым модулем.
Например, для промежутка = 2.
Входная последовательность адресов 0, 3, 6, 9, 12, 15, 18.
Промежуток = 3

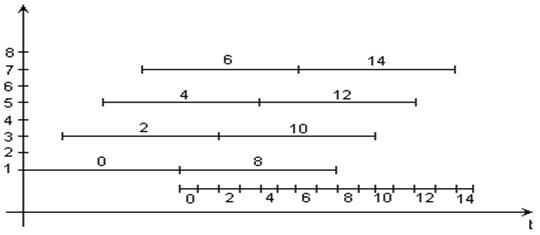

Входная последовательность адресов 0, 2, 4, 6, 8
Промежуток = 2
Т.е. увеличение в 4 раза скорости по сравнению с первым модулем
Локальная память
Т.е. max скорость достижима лишь при обращении к сравнительно длинным наборам последовательно расположенных данных.
Эта скорость может совпадать с требуемой конвейером, но порядок доступа часто не соответствует тому, что необходим конвейеру.
Г.е.
Векторный процессор, оператор векторного сложения
1 опер + 1 опер
запись результата.
Т.е. необходимо по одному слову из вектора.
А при максимальной скорости выдается целая последовательность слов.
Т.е. необходимо ввести малую сверх быстродействующую память между конвейером и основной памятью. /кэш-память/
Она может быть видима или нет программисту.
Структуры:
1) произвольный доступ
2) с дисциплиной FIFO
3) ассоциативная память
Независимо от структуры организация лок. памяти одинакова!
а) поблочный обмен с основной памятью
б) одновременно более произв обмен с конвеером
Полная скорость доступа к лок памяти должна быть в 2 раза выше «30» для конвейера.
Существует 4 способа реализации лок. памяти.

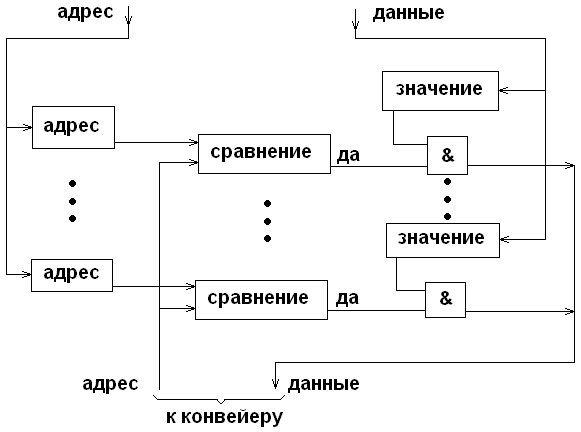

1) Ассоциативная КЭВМ-память.
элемент такой памяти содержит адрес основной памяти и данные с этого адреса.
Загрузка осуществляется поблочно, а считывание произвольно.
При загрузке данные и адрес заносятся в свободный элемент кэша.
Считывание
конвейер выдаёт необходимый адрес и производится сравнение с имеющимися адресными частями. Элемент памяти с соответствующим адресом выдаёт данные.
Конвейер лок. память не видит, но зато основная память представляется нерасслоенной и быстродействующей.

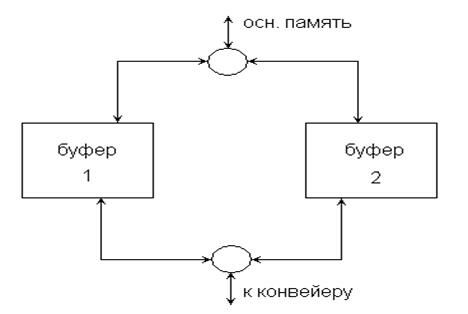

2) переключающийся /дуальный/ буфер
Это две памяти с произвольным доступом соединённых так, что пока одна осуществляет обмен с основной памятью, другая подключена к конвейеру.
Когда основная память и конвейер завершают работу, то происходит переключение.
Эта структура часто используется в векторных процессорах.
Т.е. векторные регистры CRA Y

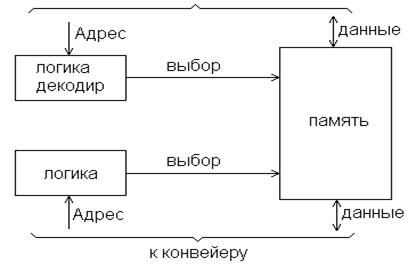

3) двухпортовая память с произвольным доступом.
Память небольшого объёма имеет два комплекта логических схем декодирования адресов и выборки, обеспечивающих одновременный доступ к её различным словам со стороны основной памяти и конвейера через 2 порта.
"Понятие блока. Операторы return, goto, метки" - тут тоже много полезного для Вас.
4) Очередь ????? FIFO

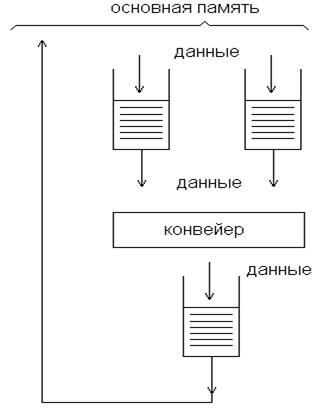

Данные поступают и выходят с различной скоростью. Здесь представлен арифметический конвейер векторного процессора.
