Воздействие электрического тока на организм человека

Техника безопасности (ТБ) – система организационных и технических мероприятий и средств, обеспечивающих защиту людей от воздействия опасных и вредных факторов.

 Электробезопасность – защита от электрического тока, электрической дуги, статического и атмосферного электричества.

3.1 Воздействие электрического тока на организм человека

Проходя через тело человека, электрический ток оказывает на него биологические (сокращение мышц, паралич дыхания и сердца, раздражение и возбуждение нервных окончаний), электролитические (разложение крови и плазмы), термические (ожоги, нагрев тканей и биологических сред) и механические (разрыв и расслоение тканей) воздействия.

При воздействии электрических тока или дуги могут возникнуть электрические удары – внутренние, общие поражения организма человека, связанные: с едва ощутимым сокращением мышц; судорожными сокращениями мышц, сопровождающимися сильными болями без потери сознания; потерей сознания и нарушением сердечной деятельности и (или) дыхания; потерей сознания, но с сохранившимся дыханием и работой сердца; состоянием клинической смерти в результате фибрилляции сердца или асфиксии. При местном воздействии электрического тока возникают электротравмы: контактные, дуговые или смешанные электроожоги (четыре степени); металлизация кожи частицами расплавившегося металла; электрические знаки (метки различной формы и цвета, безболезненные, исчезающие со временем); электроофтальмия (воспаление наружной оболочки глаз); механические травмы, вызванные непроизвольным сокращением мышц. Тяжесть поражения электрическим током зависит от силы тока, сопротивления тела человека, пути и времени протекания тока через организм, рода (переменный или постоянный) и частоты тока, условий среды и индивидуальных особенностей человека.

Эквивалентную схему при протекании тока через тело человека можно представить в виде последовательно включенных сопротивлений внутренних органов  и  кожи (эпидермы)  в месте контакта (на входе и выходе) с источником тока (рисунок 3.1). Емкость человеческого тела  незначительна, и ее не учитывают в практических расчетах. Сопротивление тела человека  при различных расчетах, связанных с обеспечением безопасности, принимают активным и равным 1000 Ом, хотя оно и изменяется в широких пределах. Наибольшим сопротивлением обладает наружный слой кожи толщиной порядка 0,2 мм , состоящий из мертвых ороговевших клеток, наименьшим – спинно-мозговая жидкость. Сухая, чистая, неповрежденная кожа имеет сопротивление значительно больше, чем влажная, с большим pH, потная кожа. С увеличением силы тока и временем его протекания сопротивление тела человека уменьшается. Наибольшая опасность возникает при прохождении тока через головной мозг, легкие, сердце. Наиболее опасным является ток промышленных частот (20 – 1000 Гц) . Постоянный ток  напряжений 250 – 300 В менее опасен, чем переменный. Некоторые заболевания человека (сердечно сосудистые, кожные) делают его восприимчивым к электрическому току. Поэтому к обслуживанию электроустановок допускаются лица, прошедшие медицинское освидетельствование.

Обратите внимание на лекцию "Лекция 1".

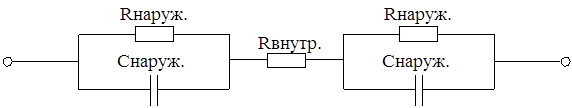

Рисунок 3.1 – Схема замещения тела человека

По степени физиологического воздействия можно выделить следующие токи промышленной частоты воздействием более 1 секунды:

0,5 – 1,5 мА – пороговый ощутимый ток (т.е. наименьшее значение тока, которое человек начинает ощущать);

10 – 20 мА – пороговый не отпускающий ток (когда из-за судорожного сокращения рук человек самостоятельно не может освободится от токоведущих частей);

80 – 100 мА – пороговый фибрилляционный ток (расчетный поражающий ток), вызывающий неритмичные судорожные сокращения сердца, называемые фибрилляцией.

Поражение электрическим током возможно лишь в состоянии полного покоя сердца человека. При продолжительности воздействия не более 10 минут в сутки в неаварийном режиме при нормальных метеорологических условиях предельно допустимые значения тока: частотой 50 Гц равно 0,3 мА, частотой 400 Гц – 0,4 мА, постоянного тока – 1 мА.
