Лекция 12: Анализ условий безопасности в изолированных электрических сетях.

Вопросы:

1. Виды существующих электрических сетей.

2. Возможные варианты включения человека в цепи электрического тока.

3. Анализ условий безопасности в однофазных и трехфазных электрических сетях.

== Вопрос 1 ==

Виды существующих электрических сетей.

Рассмотрим существующие виды электрических сетей:

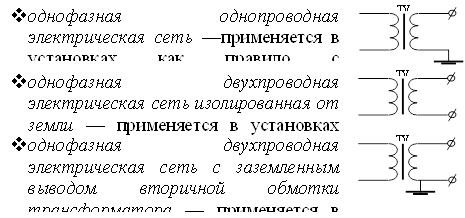

1. Однофазные (простейшие) электрические сети:

Рекомендуемые материалы

2. Трехфазные электрические сети:

== Вопрос 2 ==

Возможные варианты включения человека в цепи электрического тока.

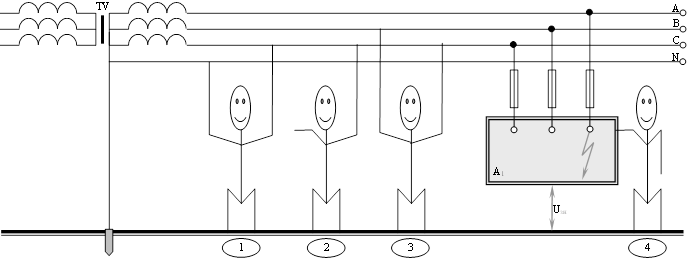

1. однофазное прикосновение — в этом случае человек попадает под фазное напряжение;

2. однофазное прикосновение — в этом случае человек попадает под фазное напряжение;

3. двухфазное прикосновение — 99% летальный исход;

4. прикосновение человека к корпусу поврежденной ЭУ.

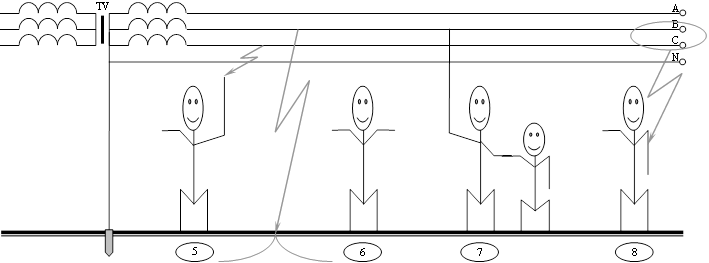

5. человек не касается ни одной из фаз. В ЭУ приближение на недопустимо близкое расстояние (только в ЭУ с напряжением более 1000 В);

6. при замыкании фазы на землю человек попадает под шаговое напряжение;

7. при совместном касании фазового провода, когда фазы касается один из нарушителей;

8. замыкание сразу двух фазовых проводов на землю.

Алгоритм действий при анализе поражения человека электрическим током:

- выяснить — к какой сети произошло прикосновение;

- уточнить по возможности — одно- или двухфазное прикосновение было;

- представить цепь электрического тока (замкнуть цепь электрического тока через человека);

- найти силу тока, протекающего через человека: I_ч;

- принять меры, предотвращающие поражение личного состава.

== Вопрос 3 ==

Анализ условий безопасности в однофазных и трехфазных электрических сетях.

Рассмотрим двухфазное прикосновение (встречается крайне редко — или по грубому незнанию, или умышленно).

  (R_ч = 1000 Ом).

Пусть U = 220 В, тогда I_ч = 220 мА;

Пусть U = 42 В, тогда I_ч = 42 мА.

Рассмотрим однофазное прикосновение:

Схема замещения:

Допущение: R_1­ = R₂ = R_из ;

тогда:

;

;

;

Ощутимый ток 1мА = 0,001 А подставим в формулу: на каждый 1В напряжения должен быть 1 кОм сопротивления, т.е. для 220 В сопротивление изоляции должно быть равным 220 кОм, но требования ожесточаются и в осветительных сетях сопротивление изоляции составляет порядка 500 кОм.

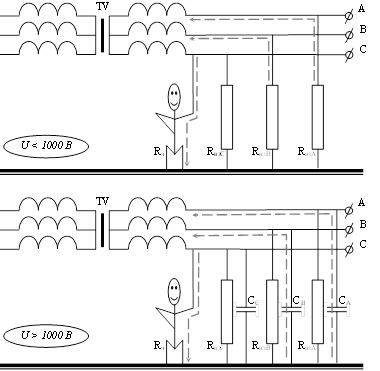

Все рассуждения, сделанные для однофазных сетей справедливы и для многофазных.

Допущения:

R_изА = R_изВ = R_изС = R_из;

С_А = С_В = С_С = 0.

Человек, касающийся фазы в ЭУ с напряжением менее 1000 В, попадает под напряжение прикосновения, и через него потечет ток I_ч. Определяющую роль играет сопротивление изоляции.

Допущения:

R_изА = R_изВ = R_изС = R_из;

С_А = С_В = С_С = С.

 w = 2pf;

В данном примере ток, протекающий через человека потечет через емкости, т.к. сеть протяженная и емкости повышаются.

Примерный перечень вопросов для проведения инструктажа перед началом работ:

1. Определение обязанностей каждому номеру расчета (члену бригады) и уяснение их обратным опросом.

2. Требования об ответственности работающих за невыполненные ПМБ.

3. Необходимость проверки исправности, сроков испытания применяемых средств защиты.

4. Правила и порядок входа (выхода) в сооружение (если работа проводится там).

5. Применяемые сигналы и средства предупреждения об опасности.

6. ПМБ при выполнении конкретных операций.

7. Правила и меры пожарной безопасности, наличие и готовность средств пожаротушения.

8. Порядок действия л/с в опасных зонах.

9. Порядок эвакуации л/с из опасных зон.

10. Запрет о допуске на рабочее место посторонних лиц.

11. Порядок приведения оборудования в исходное состояние (рабочего места в порядок).

Наряд-допуск — письменное распоряжение, оформленное на установленном бланке и определяющее содержание, место время, условия производства работ, необходимые меры безопасности, состав расчета и лиц, ответственных за безопасное их проведение.

Опасная работа — работа, характеризующаяся наличием опасных и вредных факторов, требующая проведения определенных организационных и технических мероприятий, обеспечивающих безопасность труда работающих.

Опасный фактор — производственный фактор, воздействие которого на работающего при определенных условиях может привести к гибели, травме или другому внезапному резкому ухудшению здоровья, вызвать поломки оборудования и нанести ущерб окружающей среде.

Вредный фактор — производственный фактор, воздействие которого при определенных условиях может привести к снижению работоспособности, повышению утомляемости, к заболеванию.

Ответственные за выполнение работ по наряду-допуску:

v лицо, выдающее наряд-допуск;

v ответственный руководитель работ;

v допускающий к работе;

v старший расчета (члены бригады);

v номера расчета.

Допускающий к работе отвечает:

· за правильность подготовки рабочего места;

· за полноту принятых мер безопасности при подготовке к проведению работ;

· за правильность допуска к работе;

Люди также интересуются этой лекцией: Характеристика ЧС природного характера.

· за приемку рабочего места после окончания работ.

Ответственный исполнитель работ руководит одним расчетом и отвечает:

· за подготовку рабочего места;

· за соблюдение расчетом установленных ПМБ;

· за полноту инструктажа л/с расчета;

· за обеспечение работающих защитными средствами и предохранительными приспособлениями.
