Основы разработки схем размещения защитных сооружений

2.2. Основы разработки схем размещения защитных сооружений на территории города, населенного пункта

2.2.1. Основное содержание схемы размещения защитных сооружений

Опыт проектирования и заблаговременного строительства ЗС показывает, что специалистам органов управлений  необходимо знать вопросы организации застройки территорий, структуру и содержание в проектах генеральных планов (ГП) городов и НП схем размещения ЗС («Схем»), методологию разработки таких «Схем».

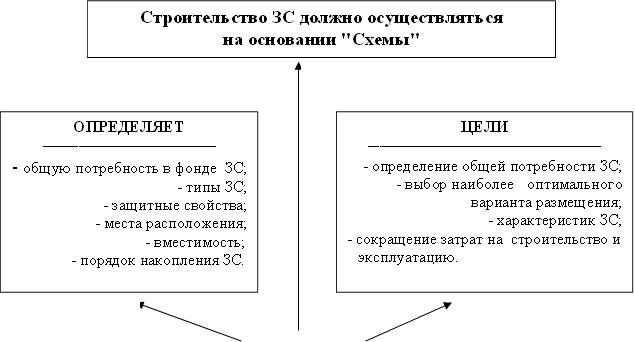

«Схема» определяет общую потребность в фонде ЗС, типы, защитные свойства, места размещения, вместимость и, порядок накопления этих сооружений. Данная «Схема» в городах, поселках и сельских НП разрабатывается в разделах ИТМ при проведении всех видов проектных работ территориальными проектными организациями независимо от ведомственной принадлежности жилого фонда, общественных, производственных, других зданий и инженерных сооружений.

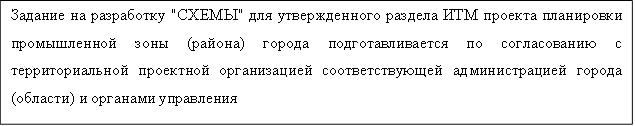

Задание на разработку «Схемы» согласовывается наряду с другими организациями также и органами управлений.

Требования к разработке «Схемы» приведены в табл. 2.1.

При разработке «Схемы» в расчетах на укрытие населения учитывается вероятность внезапного нападения, и рассматриваются два возможных случая обеспечения ИЗН:

в дневное время, когда на производстве (работе) находится большая часть населения;

в ночное время, когда на производстве в основном вторая и третья смены объектов с круглосуточным циклом производства, а остальные - по месту жительства.

Рекомендуемые материалы

 Потребность в ЗС устанавливается по наибольшей из определенных по этим случаям численности населения в городе (жилом районе), НП. Численность населения, подлежащего укрытию в микрорайонах, определяется в картах укрытия (КУ). Карты укрытия - это основной расчетный документ, сосредоточивающий данные для выявления потребности ЗС.

При определении типов ЗС предпочтение необходимо отдавать сооружениям встроенного типа в здания культурно-бытового, административного, производственного назначения или в жилые дома. В микрорайонах с полностью сложившейся застройкой, где нового строительства не намечается, рекомендуется размещать отдельно стоящие ЗС.

Защитные сооружения, размещаемые на территориях ОЭ или вблизи них, могут использоваться для укрытия постоянного населения прилегающих к ЖЗ на случай внезапного нападения в нерабочее время или ночью.

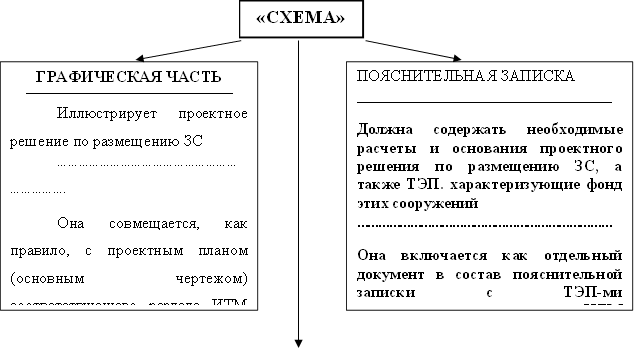

В ходе разработки «Схемы» оформляются: графическая часть и пояснительная записка.

Таблица 2.1

ТРЕБОВАНИЯ К РАЗРАБОТКЕ СХЕМ РАЗМЕЩЕНИЯ

защитных сооружений

Графическая часть "Схемы" иллюстрирует проектное решение по размещению ЗС. Она совмещается, как правило, с проектным планом (основным чертежом) соответствующего раздела ИТМ вида проектных работ и выполняется в его масштабе.

Пояснительная записка к "Схеме" должна содержать: необходимые расчеты и обоснования проектного решения по размещению ЗС, а также ТЭП, характеризующие фонд этих сооружений. Она включается как отдельный документ в состав пояснительной записки с ТЭП-ми соответствующего раздела ИТМ вида проектных работ.

Для территории, охватываемой "Схемой", которая разрабатывается как самостоятельная проектная работа по дополнительному заданию на проектирование, анализируются и помещаются в пояснительную записку к "Схеме" следующие данные:

о классификации этой территории и расположенных на ней объектов;

о порядке ИЗН по действующему плану;

об особенностях планировочной структуры и застройки;

о динамике роста численности населения, развития территории, формирования зон, жилых районов, микрорайонов и т. д.

Источниками получения сведений о состоянии, перспективах развития территории и организации защитных мер по ней являются:

задание проектной организации на разработку "Схемы" при выполнении вида проектных работ;

материалы генерального плана (ГП) города, поселка, сельского НП и другого соответствующего "Схеме" вида проектных работ;

органы управления;

местные статистические плановые органы.

Для территории, охватываемой «Схемой», которая разрабатывается в составе раздела ИТМ вида проектных работ, указанные сведения помещаются в его пояснительной записке с ТЭП. Прежде всего, определяются возможные варианты и характер воздействия ССП и требования к ЗС. Описание результатов анализа помещается в пояснительную записку к "Схеме".

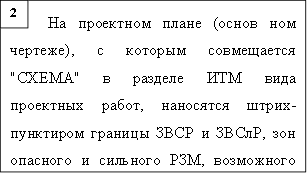

На проектном плане (основном чертеже), с которым совмещается разрабатываемая "Схема" в разделе ИТМ вида проектных работ, наносятся штрих пунктиром границы зоны возможных сильных разрушений (ЗВСР) и зон возможных слабых разрушений (ЗВСлР), возможного сильного и опасного радиоактивного загрязнения, возможного опасного заражения АХОВ, возможного катастрофического затопления.

2.2.2. Методология разработки схемы размещения защитных

сооружений в городе, населенном пункте

Основные этапы разработки «Схемы» приведены в табл. 2.2 Кратко рассмотрим методологию разработки «Схемы».

В целях обеспечения удобства и большей точности расчетов территория, охватываемая "Схемой", разбивается на расчетные районы (Р/Р).

Для этого на проектном плане (основном чертеже) соответствующего раздела ИТМ вида проектных работ наносятся двойной штриховой линией границы выделенных Р/Р и каждому из них присваивается свой номер. Обоснование разбивки территории на Р/Р помещается в пояснительную записку к "Схеме".

С этого момента разработка "Схемы" производится отдельно для каждого обозначенного Р/Р в порядке очередности номеров с последующим обобщением промежуточных данных в целом по территории, охватываемой "Схемой".

В расчетные районы, как правило, выделяются компактные селитебные, промышленные (иногда смешанные), в которых учитываются возможное воздействие первичных поражающих факторов (ППФ) и вторичных факторов поражения (ВФП), а также миграция населения и потребность в ЗС.

Таблица 2.2

Этапы разработки схемы размещения защитных сооружений

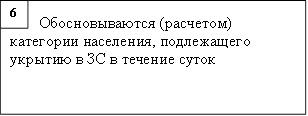

Определяются категории населения, находящиеся на территории Р/Р в дневное и ночное время суток, и выделяются с соответствующим обоснованием в пояснительной записке к "Схеме" категории населения, подлежащего укрытию в ЗС в течение суток.

При этом необходимо учитывать в «Схемах» следующие категории населения, подлежащие укрытию в 3C в местах размещения:

1. Рабочих и служащих объектов (в т. ч. состав личных боевых расчетов пожарной охраны, медицинский и обслуживающий персонал действующих учреждений здравоохранения, имеющих в своем составе коечный фонд, а также лечебных учреждений, развертываемых в военное время) - по месту работы (м.р.).

2. Население в жилой застройке - по месту жительства (м.ж.).

3. Больных действующих учреждений здравоохранения, имеющих в своем составе коечный фонд, а также лечебных учреждений, развертываемых в военное время - по месту излечения (м.и.).

Определяются и обосновываются в пояснительной записке к "Схеме" требуемые защитные свойства ЗС, размещаемых на территории Р/Р, в зависимости от ППФ и ВФП, а также от района застройки и категорий укрываемого населения.

Выбор защитных свойств ЗС производится в соответствии с требованиями нормативных документов каждой страны.

При разработке "Схемы" далее выделяются существующие и строящиеся ЗС. Для каждого из этих сооружений определяются его тип, шифр и другие учетные данные проекта, защитные свойства, вместимость, состояние, характер использования помещений в мирное время, место размещения и другие данные. Краткое описание существующих и строящихся ЗС Р/Р помещается в пояснительную записку к "Схеме".

Источниками получения сведений по фонду ЗС являются:

исходные данные для проектирования, содержащиеся в задании проектной организации на разработку "Схемы" или раздела ИТМ при выполнении вида проектных работ;

материалы раздела ИТМ соответствующего вида проектных работ и вида проектных работ более высокого уровня;

служба убежищ и укрытий;

органы управления города (района).

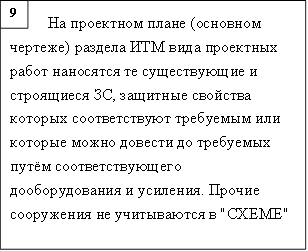

Среди существующих и строящихся ЗС выделяются и наносятся пунктиром на соответствующем проектном плане (основном чертеже) раздела ИТМ вида проектных работ такие сооружения, защитные свойства которых соответствуют требованиям, а также те ЗС, защитные свойства которых можно довести до требуемых путем соответствующего дооборудования и усиления. Прочие ЗС при разработке "Схемы" не учитываются.

Сведения ЗС, которые можно использовать для защиты населения Р/Р, помещаются в пояснительную записку к "Схеме".

Определение возможности доведения защитных свойств существующих и строящихся ЗС до требуемых производится на основе анализа техно-рабочих (технических) проектов указанных сооружений, а также местных условий строительства.

При разработке "Схемы" выявляются с обязательным определением этажности или высоты все существующие, строящиеся и проектируемые здания и сооружения жилой застройки, предприятий, учреждений и организаций, а также ПГВ, пещеры и другие подземные естественные полости.

Среди этих зданий и сооружений выделяются жирной обводкой на соответствующем проектном типе (основном чертеже) раздела ИТМ вида проектных работ такие, в которых в течение суток могут находиться категории населения, подлежащие укрытию в ЗС. Краткое описание застройки и мест размещения населения Р/Р помещается в пояснительную записку к "Схеме".

Источниками получения сведений о местах размещения зданий и сооружений и категориях населения, находящегося в них в течение суток, являются:

виды проектных работ и соответствующие разделы ИТМ;

отделы кадров объектов и соответствующих министерств и ведомств;

плановые и статистические органы;

местные организации;

органы здравоохранения и внутренних дел;

органы управления;

жилищно-эксплуатационные конторы (ЖЭК), дирекции эксплуатации зданий (ДЭЗ) и т. п.

Среди существующих, строящихся и проектируемых зданий и сооружений ЖЗ, предприятий, учреждений и организаций, а также ПГВ, пещер и других подземных естественных полостей выделяются и наносятся пунктиром на соответствующем проектном плане (основном чертеже) вида проектных работ такие их части, в которых возможно приспособление помещений в подвальных, цокольных или первых этажей, а также в полостях под ЗС с требуемыми защитными свойствами.

Сведения о частях зданий, сооружений и полостей, которые возможно приспособить для ИЗН расчетного района, помещаются в пояснительную записку к «Схеме».

Определение возможности приспособления помещений зданий и сооружений, а также подземных искусственных и естественных полостей под ЗС с требуемыми защитными свойствами производится на основе анализа техно-рабочих (технических) проектов зданий и сооружений, актов инвентаризации подвальных и других заглубленных помещений, результатов обследований сооружений ППГ, местных условий строительства и т. д.

План Р/Р, выделяемого на проектном плане (основном чертеже) раздела ИТМ вида проектных работ, приводится к удобному для последующих расчетов и нанесения графических материалов схемы масштабу 1:1000 или 1:2000, в т. ч. когда указанный проектный план (основной чертеж) выполнен в другом масштабе.

На плане Р/Р обозначаются и выделяются:

1. Условными номерами все существующие, строящиеся и проектируемые здания и сооружения ЖЗ, предприятий, учреждений и организаций, в которых в течение суток могут находиться категории населения, подлежащего укрытию в ЗС, а также основные места выхода укрываемых из этих зданий и сооружений.

2. Цифрами этажность или высота обозначенных зданий и сооружений.

3. Условными номерами все существующие и строящиеся ЗС, ПГВ, пещеры и другие подземные естественные полости, защитные свойства которых соответствуют требуемым или могут быть доведены до требуемых, а также входы в эти ЗС, выработки и полости.

4. Штриховкой такие территории, на которых не возможно или затруднено строительство ЗС.

5. Штриховкой такие существующие и строящиеся ЗС, защитные свойства, которых невозможно довести до требуемых путем соответствующего дооборудования и усиления.

6. Штриховкой такие части зданий и сооружений, ПГВ, пещер и других подземных естественных полостей, в которых невозможно или затруднено приспособление помещений в подвальных, цокольных или первых этажах, а также в подземной полости под ЗС с требуемыми защитными свойствами.

7. Штрих пунктиром (желтого цвета) границы зон возможного распространения завалов от зданий и сооружений.

8. Особенности рельефа, основные существующие, строящиеся и проектируемые пешеходные пути, автомобильные и железные дороги, наземные инженерные сети и другие инженерные сооружения, оказывающие влияние на процесс заполнения укрываемыми ЗС.

Для каждого обозначенного на плане Р/Р здания (сооружения) определяются наибольшие, установленные проектом, численности категорий населения, которые должны находиться в нем днем и ночью.

Для этого собираются сведения о численности:

рабочих и служащих всех работающих смен в зданиях и сооружениях объектов;

населения, постоянно или временно проживающего (прописанного) в зданиях ЖЗ;

больных на излечении в зданиях действующих учреждений здравоохранения, имеющих в своем составе коечный фонд;

посетителей объектов градообслуживающей базы, находящихся в ЖЗ.

На основании полученных сведений, а также анализа техно-рабочих (технологических) проектов указанных зданий и сооружений составляется и помещается в пояснительную записку к «Схеме» список зданий и сооружений Р/Р.

Для каждого, обозначенного на плане Р/Р, здания (сооружения) определяется численность населения, подлежащего укрытию в ЗС днем и ночью на основании данных соответствующего списка зданий и сооружений по наибольшим установленным проектом численности категорий населения, находящихся в ней и в различное время суток, а также с учетом того, что часть людей как по месту их работы, так и по месту жительства отсутствует в дневное и ночное время по разным причинам (на излечении, в отпусках и командировках, в ночных, дневных и вечерних сменах и т.п.). По возможности определяются также численности населения, подлежащего укрытию в ЗС, которые приходятся на обозначенные выходы из зданий и сооружений.

Численность населения, подлежащего укрытию в ЗС, предусматривается определить следующим образом:

1. На объектах в дневное (ночное) время - исходя из 85% численности рабочих и служащих, медицинского и обслуживающего персонала дневной (ночной) НРС, а также 100% численности личного состава наибольшей дежурной смены боевых расчетов пожарной охраны, 100% установленной численности больных и посетителей объектов градообслуживающей базы, расположенных в ЖЗ.

2. В жилой застройке в ночное время, исходя из 80% численности проживающего (прописанного) в ней населения.

3. В жилой застройке в дневное время, исходя из доли отсутствующего в это время населения, определяемой расчетным путем на основании данных по структуре и численности категорий населения, содержащихся в материалах ГП города, поселка, сельского НП и других источников.

Сведения о местах размещения категорий населения и определенной численности населения, подлежащих укрытию в ЗС по всем зданиям и сооружениям Р/Р заносятся в КУ населения Р/Р, которая разрабатывается в пояснительной записке к "Схеме" по форме № 1, таб. 2.3.

Таблица 2.3

Карта укрытия населения расчетного района № _____(Форма № 1)

Для каждого обозначенного на плане Р/Р здания и сооружения определяется радиус сбора (R_сб) укрываемых до ЗС. Радиусы сбора укрываемых для зданий и сооружений, расположенных вне ЗВР следует принимать согласно нормативных документов для каждой страны.

Источниками получения сведений о времени упреждения населения являются:

исходные данные для проектирования, содержащиеся в задании проектной организации на разработку «Схемы» или раздела ИТМ при выполнении вида проектных работ;

управления ГО.

На плане Р/Р наносятся окружности с центрами в обозначенных местах выхода укрываемых из здания (сооружений) и радиусами, равными (в масштабе плана) Rc6 укрываемых, определяемых для этих зданий (сооружений).

При нанесении границ предельно допустимого удаления ЗС необходимо учитывать возможные искусственные и естественные препятствия на пути движения укрываемых.

На плане Р/Р наносятся и нумеруются все возможные места, пригодные по градостроительным условиям и Rc6 укрываемых, для размещения ЗС, с учетом уже нанесенных существующих и строящихся ЗС.

Для застроенных районов параллельно с анализом материалов вида проектных работ эти места изыскиваются на местности. Работа в этом случае ведется группой в составе проектировщика и представителей местного управления ГО, отделов районного или городского архитекторов. В ее ходе могут уточняться границы Р/Р-ов.

При размещении ЗС следует стремиться к тому, чтобы рабочие и служащие, а также посетители объектов градообслуживающей базы, расположенных в ЖЗ, могли в дневное время укрываться в ЗС, предназначенных для укрытия населения по месту жительства в ночное время.

При выборе места размещения ЗС необходимо учитывать их возможные линейные размеры, которые при большой вместимости таких сооружений могут достигать несколько десятков метров и влиять на условия заполнения ЗС.

В пояснительной записке к "Схеме" подготавливается сводная таблица по ЗС (форма №2), которая приведена в табл. 2.4.

Таблица 2.4

Сводная таблица по ЗС (форма № 2)

Условные номера ЗС и выходов из зданий (сооружений) в форме №2 (табл. 2.4) соответствуют условным номерам на плане и в КУ населения Р/Р (форма №1).

Заполнение табл. 2.4 (формы №2) производится следующим образом. Если обозначенное номером на плане Р/Р место возможного размещения ЗС попадает в площадь окружности с центром в месте расположения выхода из здания (сооружения) - в табл. 2.4 ставится "+" на пересечении столбца и строки с номерами указанного ЗС (места возможного размещения ЗС) и выхода из здания (сооружения), если не попадает - ставится "-".

Вместимость каждого обозначенного в табл. 2.4 номера ЗС определяется отдельно для дневного и ночного времени суток суммированием полученных в КУ населения Р/Р численности населения, подлежащих укрытию в ЗС днем и ночью и приходящихся на номера выходов из зданий (сооружений) обозначенных "+" в столбце под номером такого ЗС. При этом для дневного времени суток суммируются численности населения, подлежащего укрытию в ЗС и находящегося по месту работы и излечения, а для ночного времени - по месту жительства.

Среди всех полученных в табл. 2.4 вместимостей ЗС выбирается максимальная. Место размещения ЗС с этой максимальной вместимостью принимается за оптимальное.

Затем подготавливается и заполняется новая таблица по образцу формы №2 (см. табл. 2.4), только в ней исключается столбец с номером первого определенного ЗС с оптимальным местом размещения и исключаются строки с номерами выходов из зданий (сооружений), население которых предполагается укрывать в этом ЗС. Аналогично затем определяется номер и вместимость второго оптимального с точки зрения расположения ЗС.

Расчет продолжается до тех пор, пока не будут определены вместимости и оптимальные места размещения ЗС для населения всех зданий, сооружений Р/Р.

Установленные таким образом номера и вместимости ЗС обозначают вариант с оптимальным размещением ЗС. Остальные, обозначенные на плане Р/Р места возможного размещения ЗС исключаются из рассмотрения в "Схеме".

В карте укрытия населения Р/Р в строчках напротив условных номеров выходов из зданий (сооружений) проставляются номера ЗС, в которых предполагается укрытие населения, приходящегося на эти выходы.

При получении в таблицах нескольких близких значений максимальных вместимостей расчет производится отдельно по каждому варианту размещения 3C. Предпочтение следует отдавать варианту, в котором количество ЗС наименьшее, а в вариантах с одинаковым числом ЗС предпочтение отдается варианту, в котором вместимости отдельных ЗС наиболее близки друг к другу.

При определении вместимостей и оптимальных мест размещения ЗС может быть установлено, что на плане Р/Р недостаточно рационально, с точки зрения обеспечения своевременного укрытия населения в ЗС, размещены запроектированные в соответствующем виде проектных работ здания и сооружения.

Например, слишком большие расстояния между ними не позволяют укрыть население в общих ЗС, возникает необходимость строительства отдельно стоящих ЗС очень малой вместимости или не хватает места для размещения ЗС требуемой вместимости. Возможны ситуации, когда в районах с высокой плотностью жилого фонда и других местах возможного массового скопления людей становится целесообразным предусмотреть дополнительное строительство на территории Р/Р зданий и СДН, приспособленных для ИЗН.

В этом случае могут быть разработаны предложения по корректировке материалов соответствующего вида проектных работ в целях исключения неблагоприятного влияния перечисленных и других факторов. С учетом произведенной корректировки материалов вида проектных работ и соответствующего раздела ИТМ производится окончательное определение вместимостей и оптимальных мест размещения ЗС по вышеприведенной методике.

Всем оптимальным с точки зрения размещения ЗС присваиваются новые номера, начиная с единицы в пределах каждого Р/Р. Соответственно изменяется нумерация этих ЗС на плане каждого Р/Р и в КУ его населения.

Выбираются, с обоснованием в пояснительной записке к «Схеме», проекты намечаемых к строительству ЗС. Выбор проектов должен производиться с учетом соответствия их: результатом расчетов по определению вместимостей и оптимальных мест размещения ЗС; требуемым защитным свойствам ЗС; проектам зданий и сооружений, подземные, цокольные и первые этажи которых приспосабливаются под ЗС; предполагаемому характеру использования помещений ЗС в мирное время; местным условиям строительства; требованиям экономии топливно-энергетических и материальных ресурсов; художественно-эстетическим требованиям.

При разработке "Схем" следует применять типовые проекты ЗС. В отдельных случаях, в установленном порядке, допускается использовать экономические часто применяемые индивидуальные проекты. Применение индивидуальных, впервые применяемых проектов 3C допускается в исключительных случаях при соответствующем обосновании.

После выбора проектных решений ЗС намечаемых к строительству, последние наносятся пунктиром на план Р/Р всего масштаба с показом для каждого из них конфигурации и размеров, размещения входов и аварийных выходов, границ зоны сбора, а также обозначением типа, состояния, защитных свойств и вместимости.

Аналогичные обозначения наносятся и для существующих и строящихся ЗС, которые предполагается использовать для ИЗН.

На плане Р/Р наносятся штрих-пунктиром зоны возможного размещения быстровозводимых защитных сооружений БВ ЗС. Все перечисленные выше обозначения наносятся по мере возможности на соответствующий проектный план (основной чертеж) раздела ИТМ вида проектных работ.

На проектном плане раздела ИТМ генерального плана города, в пределах Р/Р наносятся зоны размещения ЗС общегородского и районного значения.

Фонд ЗС подлежащий накоплению в целом (всего) по Р/Р путем нового строительства и приспособления помещений в существующих зданиях и сооружениях, искусственных и естественных полостях (подземных) под ЗС, следует определять как разницу между потребным фондом ЗС и существующим фондом ЗС в целом по Р/Р.

На проектном плане (основной чертеж) раздела ИТМ вида проектных работ в пределах каждого Р/Р обозначаются вместимости потребного и существующего фонда ЗС в целом по данному Р/Р.

На основании данных, содержащихся в КУ населения Р/Р, составляется и помещается в пояснительную записку к "Схеме" сводная КУ населения территории, охватываемой "Схемой" по образцу формы № 3, приведенной в табл.2,5.

Таблица 2.5

Сводная карта укрытия населения города N ______ (форма № 3)

на первую очередь строительства

На основании данных, содержащихся в списках ЗС расчетных районов, составляется и помещается в пояснительную записку к "Схеме" сводная таблица фонда ЗС территории, охватываемой разрабатываемой схемой по образцу формы №4, приведенной в табл. 2.6.

В табл. 2.6 формы № 4 условные номера Р/Р-нов соответствуют их номерам на проектном плане раздела ИТМ генерального плана городов, НП-ов.

В некоторых заданиях проектным организациям на разработку «Схемы» или раздела ИТМ при выполнении плана проектных работ содержится требование определить стоимость строительства ЗС. В этом случае дополнительно определяется средняя стоимость укрытия одного человека (удорожание) на основе анализа существующих проектов СДН. Затем на основании данных, содержащихся в списках ЗС Р/Р-нов и сводной таблицы фонда ЗС территории (см. табл. 2.6), охватываемой "Схемой", подсчитываются затраты на возведение ЗС по каждому Р/Р и на всей территории, охватываемой "Схемой".

Таблица 2.6

Сводная таблица фонда ЗС территории (форма № 4)

Результаты расчетов помещаются в пояснительную записку к "Схеме" в виде свободной таблицы ориентировочных потребных затрат на удорожание строительства СДН на территории, охватываемой "Схемой" на первую очередь (на расчетный срок) строительства.

По заданию органов управлений по разработке «Схемы» определяется основная характеристика населения и его защита в условном квартале. Производится анализ этих данных и расчет укрытия населения, результаты которого сводятся в табл. 2.7 с учетом коэффициента снижения (Ксн).

На основе табл. 2.7 делается вывод о численности населения, подлежащих укрытию, а также мест размещения ЗС и их вместимости.

Таблица 2.7

Расчет укрытия населения

Численность и структура населения устанавливается на конкретные сроки реализации ГП: первую очередь строительства и расчетный срок.

Расчет укрытия населения должен вестись на внезапное нападение на два случая: дневное и ночное время (по наибольшей из них определяется потребность в ЗС).

Ранее отмечено, что расчет потребности укрываемых должен производиться с учетом отпусков, командировок, болезней. Это и определяется Ксн, приведенным выше в табл. 2.7. Данный коэффициент приведен в компактной форме и в табл. 2.8.

Таблица 2.8

Коэффициент снижения, Ксн

Расчет численности укрытия студентов в ВУЗах, ПТУ, школах, дошкольных учреждениях ведется по показателям ГП развития города.

Методология по разработке схемы размещения ЗС в практических целях сводится к следующему:

1. Подготовка исходных данных:

изучение положений плана по ИЗН: к какой группе отнесен город; каким образом предусматривается ЗН; что в городе сделано и делается по ЗН;

изучается характеристика и перспективы развития города (определяется численность населения на первую очередь и расчетный срок);

определяется градостроительная структура города;

определяется структура населения.

2. Расчет численности населения, подлежащего укрытию, который ведется в табличной форме.

3. Составляется КУ населения,

Вместе с этой лекцией читают "2. Требование к СУД и проблемы".

Основные принципы разработки схемы размещения ЗС следующие:

1. На плане города наносятся ЗВР и др. зоны.

2. Город разбивается на Р/Р-ны, численностью как правило до 20 тыс.чел. В расчетные районы, как правило, выделяются компактные селитебные, промышленные, а иногда и смешанные районы.

3. На план Р/Р наносятся все построенные, строящиеся сооружения, сооружения, которые могут быть приспособлены для укрытия населения, их характеристика и зоны возможного строительства ЗС ТО.

4. Поднимаются (выделяются) сооружения, в которых в течение суток могут находиться люди.

5. Для каждого сооружения, обозначенного на плане, определяется Rc6.
