Вентиляционные устройства построек

Основной задачей вентиляции является обеспечение в помещениях обычной чистоты и влажности воздуха методом удаления грязного воздуха и подачи свежего.

Вентиляция помещений бывает

■   естественная,

■   вытяжная и

■   приточно-вытяжная

Естественная вентиляция осуществляется через форточки и открытые окна, также методом инфильтрации, т. е. через поры материала и неплотности оконных и дверных просветов.

При вытяжной вентиляции грязный воздух удаляется из помещения через особые каналы. Кухни, уборные, ванные (душевые) либо объединенные санитарные узлы обязаны иметь вытяжную вентиляцию непосредственно из помещений.

Каналы рекомендуется предусматривать раздельными от места входа воздуха в решетки жалюзи до его выхода в атмосферу либо до объединенного короба (рис. 15.3).

Рекомендуемые материалы

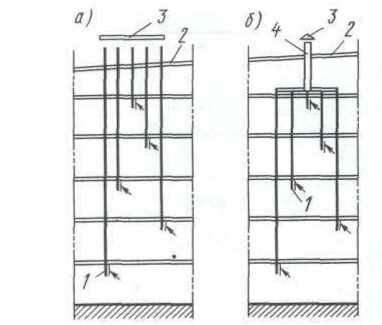

Рис. 15.3. Схемы системы вытяжной вентиляции с вертикальными каналами: а — с раздельным выводом каналов, б — с объединенным коробом, 1 — решетки, 2 — кровля, 3 — зонтик, 4 — сборная шахта.

Каналы вентиляции располагают обычно во внутренних стенках либо устраивают приставные вентиляционные блоки из гипсошлаковых либо шлаковых плит (рис. 15.4).

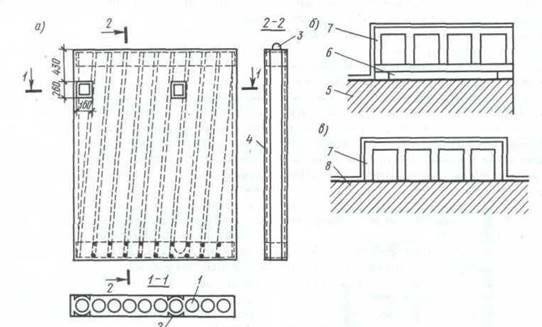

Рис. 15.4. Конструкции вентиляционных каналов:

а – вентиляционная стеновая панель, б – приставной вентиляционный канал у наружной каменной стены, в - приставной вентиляционный канал у внутренней стены, 1 – вертикальный вытяжной канал, 2 – риска для вертикального отверстия, 3 – монтажная петля, 4 – сетка из арматуры, 5 – стена наружная, 6 – воздушная прослойка 50 мм., 7 - гипсошлаковые плиты, 8 – стена внутренняя.

Чердачные короба делают из:

■   двойных гипсошлаковых плит шириной 40 мм с воздушной прослойкой шириной 40 мм,

■   либо из многопустотных гипсошлаковых либо пенобетонных плит.

Вытяжные шахты с объединенными каналами:

изготовляют на заводах из легкого бетона (рис. 15.5),

■   каркасные — с наполнением действенным теплоизолятором,

Бесплатная лекция: "32 Расчет нелинейных цепей методом эквивалентного генератора" также доступна.

■   также употребляют бетонные плиты с теплоизолятором из двойных шлако- либо керамзитобетонных плит с воздушными прослойками.

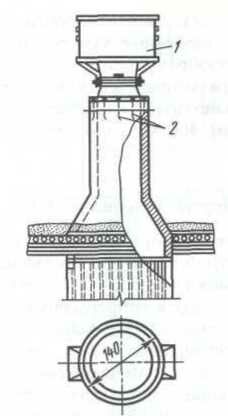

Рис. 15.5. Вентиляционная шахта для объединенных каналов:

1 - дефлектор, 2 - болты для крепления дефлектора.

В приточно-вытяжных системах вентиляции воздух поступает в помещения через приточную камеру, где он зависимо от требований заранее подогревается либо охлаждается, увлажняется, очищается от пыли и т. д.

В случае внедрения кондиционеров воздух в помещения подают по сетям воздуховодов, устраиваемым аналогично воздуховодам естественной и искусственной вентиляции.
