9.5. Расчет соединения поясов подкрановой балки со стенкой
Для повышения качества шва, снижения концентрации напряжений и повышения долговечности балок поясные швы выполняются автоматической сваркой угловыми непрерывными швами одинаковой толщины по всей длине балки с выводом концов шва на планки.
Таблица 9.3
Формулы для расчета поясных соединений в составных балках
Характер нагрузки | Вид соединения | Формула |
Неподвижная | Угловые швы двусторонние | Рекомендуемые материалыFREE Расчёт железобетонных конструкций FREE Курсовой по ТСП FREE 16-этажный жилой дом с монолитным каркасом в г. Краснодаре FREE Одноэтажное промышленное здание с железобетонным каркасом FREE Архитектура промышленных и гражданских зданий и сооружений FREE Проектирование и расчет несущих конструкций железобетонного каркаса одноэтажного промышленного здания |
Подвижная | |
Обозначения:
– сдвигающее пояс усилие на единицу длины, вызываемое поперечной силой Q, где S – статический момент брутто пояса балки относительно нейтральной оси;
– давление от сосредоточенного груза F (для подкрановых балок от давления колеса крана, принимаемого без коэффициента динамичности), где gf – коэффициент, принимаемый согласно требованиям СНиП по нагрузкам и воздействиям, lef – условная длина распределения сосредоточенного груза.
Поясные швы крепления верхнего пояса и стенки, помимо продольного сдвигающего усилия, возникающего от изгиба балки, воспринимают сосредоточенное усилие от колеса крана (табл. 9.3).
Вам также может быть полезна лекция "11 Знакоположительные ряды".

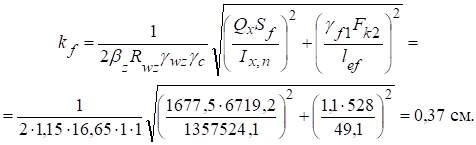

Требуемая высота шва из условия прочности определяется по формуле
Принимаем kf = 6 мм при автоматической сварке листа с пределом текучести стали до 430 МПа толщиной tf = 20 мм.
Нижние поясные швы не воспринимают усилие от колеса крана и рассчитываются только на касательные напряжения от поперечной силы
Принимаем kf′ = 6 мм.
