Назначение и типы фонарей
В промышленных зданиях большой ширины и длины обеспечить нормативную освещенность через боковые светопроемы (в наружных стенах) не представляется возможным. Поэтому в таких зданиях предусматривают специальные проемы с остекленными надстройками в покрытии, которые называются фонарями. Если фонари служат не только для освещения, но и для проветривания помещения, то они называются светоаэрационными.
По очертанию фонари надстроечного типа подразделяют на прямоугольные, трапециевидные, треугольные, М-образные, шедовые (рис.1).
Прямоугольные фонари просты в устройстве и надежны в эксплуатации. Они имеют вертикально расположенные остекленные поверхности в связи, с чем менее подвержены загрязнению, инсоляции и более водонепроницаемы. Они удобны в очистке. Недостатком их является малая светоактивность: при одной и той же освещенности их площадь должна быть в 1,5 раза больше, нежели площадь фонарей с наклонным остеклением (рис.1б).
В трапециевидных фонарях остекление расположено под углом 70-800 к горизонту (рис.1в). Эти фонари отличаются хорошей светоактивностью. Но повышенная инсоляция, загрязняемость, а также протекание при открытых переплетах и сложное конструктивное решение ограничивают их использование.
В треугольных фонарях плоскость остекления располагается под углом 450 к горизонту. Их проектируют только с глухими переплетами (рис.1а).
М-образные светоаэрационные фонари устраивают как с вертикальным, так и с наклонным остеклением. Применяют их в зданиях, где требуется интенсивный воздухообмен (рис.1г).
Шедовые фонари имеют вертикальное остекление и наклонное покрытие. Они хорошо изолируют помещение от прямых солнечных лучей, создают рассеянное, равномерное освещение, но сложны в устройстве и менее экономичны по сравнению с вышеприведенными фонарями (рис.1д).
Основным недостатком рассмотренных фонарей является накопление снега рядом с ними, т.е. образование, так называемых, «снеговых мешков» на кровле здания. В этом смысле более совершенной является конструкция зенитного фонаря.
Рекомендуемые материалы
а б
 | |||
 | |||
в г
 |
д
Рис. 1. Фонари надстроечного типа: а – треугольный;
б – прямоугольный; в – трапециевидный;
г – М–образный; д – шедовый
В этом смысле более совершенной является конструкция зенитного фонаря. Зенитные фонари имеют светопрозрачные поверхности в плоскости покрытия. Светопрозрачные ограждения устраивают из стеклоблоков, стеклопластика и органического стекла. Зенитные фонари высокосветоактивны (по сравнению с прямоугольными надстроечного типа фонарями требуют в 2 раза меньшую площадь); обеспечивают равномерную освещенность; имеют небольшой вес и хорошие эксплуатационные качества. К их недостаткам относят повышенную загрязняемость и заносимость снегом.
Фонари надстроечного типа проектируют незадуваемыми. Длина их составляет 84 -120 м. Расстояние от торца фонаря до наружной стены, а также между торцами фонарей не должно быть менее 6 м.
На рис. 2 приведен общий вид фонаря в стальном каркасе с кровлей по стальному профилированному настилу.
Размеры и количество фонарей определяют на основе светотехнического расчета.
Унифицированные светоаэрационные фонари прямоугольного типа имеют ширину 6 м для пролетов 12 и 18 м и ширину 12 м – для пролетов 24, 30 и 36 м. Номинальная высота остекления в них принята:
- при ширине фонаря 6 м – 1х1500; 1х1750; 2х1250 мм;
- при ширине фонаря 12 м – 1х1750; 2х1250; 2х1500 мм.
Для обеспечения равномерного освещения расстояние между осями смежных фонарей должно быть:
- при прямоугольных фонарях - ≤ 3,5 Нф;
- при других типах фонарей, в том числе и зенитных - ≤ 3,5 Нф, где Нф – расстояние от рабочей плоскости до низа остекления фонаря.
Под остеклением фонарей следует предусматривать защитные металлические сетки.
 |

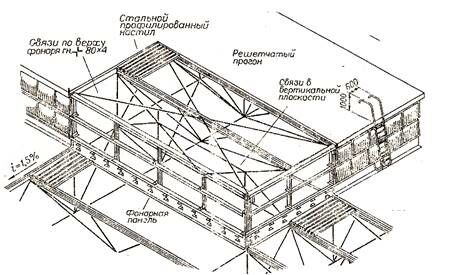

Рис. 2. Общий вид фонаря с кровлей по стальному профилированному настилу
Конструкции фонарей
Несущие конструкции фонарей представляют собой рамы: в покрытии по железобетонным фермам и балкам они могут быть выполнены из железобетона или стали, в покрытиях стальных – стальными, в деревянных – деревянными. Унифицированные несущие конструкции прямоугольных фонарей выполнены стальными. Они включают: фонарные фермы, фонарные панели, торцовые панели фонарей и связи жесткости.
Стальные фонарные панели состоят из стоек, горизонтальных элементов и листовой обшивки, предусмотренной в пределах высоты борта фонаря. Располагают их вдоль здания в плоскости остекления фонаря и опирают на стропильные конструкции. Верхними горизонтальными опорами для них служат фонарные фермы и фонарные торцовые панели. Панель имеет номинальную длину 12 м (рис.3).
 |

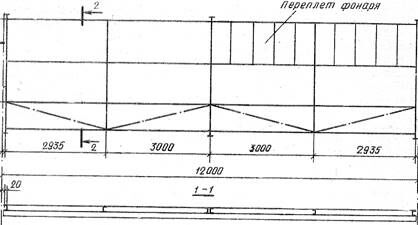

Рис. 3. Конструкция фонарной панели
Фонарные фермы и торцовые панели опирают на верхние пояса стропильных конструкций. Их ширина составляет 6 или 12 м. В конструктивном плане они представляют систему стоек, горизонтальных элементов и раскосов (рис.4).
Несущие конструкции изготавливают из холодногнутых или горячекатаных швеллеров и уголков. Крепят их к стропильным балкам и фермам с помощью болтов и сварки.
а
б
Рис. 4. Схемы разрезов по фонарю: а – шириной 6 м;
б – шириной 12 м
Поверх фонарных панелей и ферм устраивают покрытие фонаря, конструкция которого аналогична конструкции основного покрытия пролета.
Торцы фонарей с утепленным покрытием делают трехслойными по стальному каркасу: между двумя асбестоцементными обшивками размещают утеплитель из цементного фибролита. Для наружной обшивки применяют волнистые, а внутренней – плоские асбестоцементные листы. Торцы неутепленных фонарей обшивают асбестоцементными листами по стальному каркасу.
Стекла укрепляют в переплетах швеллерного или таврового сечений с помощью клямеров из оцинкованной стали и промазывают водостойкими замазками.
В зависимости от назначения фонаря (световой или светоаэрационный) переплеты устраивают глухими или открывающимися. На рис. 5 приведены узлы светоаэрационного фонаря с теплой кровлей по стальному профилированному настилу.
а б
Рис. 5. Конструкция
светоаэрационного фонаря:
а – карнизный узел фонаря;
б – бортовой элемент
фонарной панели
Для улучшения аэрации фонари могут быть снабжены ветрозащитными панелями. Панели представляют собой легкий стальной каркас, обшитый асбестоцементными волнистыми листами, который подвешивают к конструкциям фонаря (рис. 7).
Пространственную жесткость фонарей обеспечивают горизонтальные связи по верху фонарей, воспринимающие продольные усилия от ветровой нагрузки и вертикальные связи между фонарными фермами, передающие усилия с горизонтальных связей на диск покрытия по стропильным фермам. Связи устанавливают в средних и крайних шагах температурного блока. Их подразделяют на:
1) связи в плоскости верхнего пояса фонарных ферм в виде крестовой схемы;
2) связи в плоскости стоек фонарных ферм в виде ферм с параллельными поясами;
3) связи в плоскости верхнего пояса стропильных ферм, располагаемых с шагом 12 м, в виде раскосов, обеспечивающих развязку стропильных ферм в подфонарном пространстве.
Аэрационные фонари предназначены для проветривания неотапливаемых зданий с избыточными тепловыделениями путем вытяжки отработанного или притока наружного воздуха. Они предусмотрены для покрытий с шагом стропильных ферм 12 м перекрытых стальными щитами шириной 3 и 0,75 м (рис.6).
Рис. 6. Общий вид аэрационного фонаря
Аэрационные фонари имеют прямоугольное очертание. Их располагают посередине пролетов вдоль конька, а в двухпролетных зданиях – вдоль среднего ряда колонн.
Для зданий с пролетами 18 и 24 м ширина фонаря составляет 6 м, а высота аэрационного проема 1,5 м, а с пролетами 30 и 36 м – соответственно 12 м и 2.5, 3,0 и 3,5 м. Приточные фонари проектируют незадуваемыми (заслоненными от ветра любого направления). Для этого используют ветрозащитные панели.
Конструкция аэрационных фонарей аналогична светоаэрационным и состоит из фонарных панелей, фонарных ферм, ветрозащитных панелей и связей (рис.7).
Рис. 7. Схема разреза по аэрационному фонарю шириной 12 м
Световые зенитные фонари из оргстекла выполняют в точечном (купола) и протяженном (своды) вариантах. Светопрозрачные купола устанавливают над отверстиями в плитах покрытия, а своды – над отверстиями, образованными пропусками плит (рис.8).

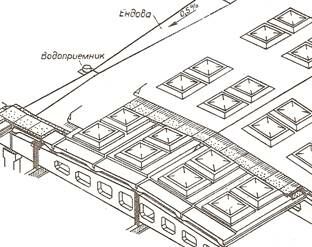

Рис. 8. Расположение зенитных фонарей в покрытии
Зенитный фонарь состоит из стального стакана трапециевидного сечения, установленного над отверстием в покрытии, деревянной опорной рамы, заведенной в верхнюю часть стакана и светопроницаемого ограждения в виде двухслойных куполов или сводов. Теплоизоляция покрытия сохраняется герметизированной воздушной прослойкой, расположенной между оболочками из органического стекла.
Рекомендация для Вас - Методы разработки морских месторождений.
Стальной стакан устанавливают на герметизирующие прокладки и сваривают с закладными или пристрелянными к плитам покрытия элементами. Стаканы окрашивают эмалями, изнутри – белого цвета.
Деревянная опорная рама изготавливается из антисептированной древесины. Ею прижимают рубероидный ковер к оголовку стакана. Стык накрывают фартуком из оцинкованной стали.
Светопрозрачные элементы из органического стекла опирают на деревянную опорную раму через прокладки из профилированной резины. Они привинчиваются к раме шурупами. Стыки элементов сводов морозостойкой резиной и накрывают дуговыми накладками из оргстекла (рис.9).
 |

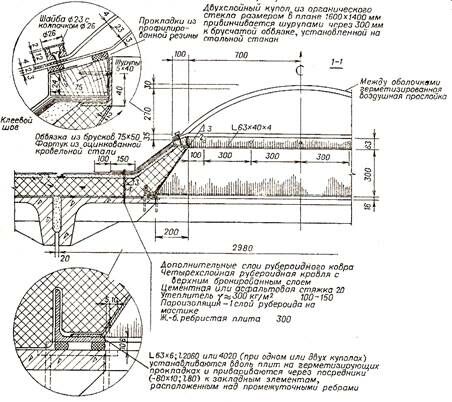

Рис. 9. Конструкция светопроницаемого купола из органического стекла размером 1,8х1,5 м
