10. Сопротивление усталости резьбовых соединений
Резьбовые соединения используют в большом количестве в машинах всех типов. Главными критериями расчета резьбовых соединений при проектировании являются прочность, долговечность и надежность.
В затянутом резьбовом соединении неравномерно распределены усилия по виткам резьбы и высока концентрация напряжений вследствие малых радиусов закруглений на дне впадин.
В соединении болта с гайкой стандартной формы гайка работает на сжатие (рис.33 а). В этом случае на первый виток резьбы, расположенный у торца гайки, приходится максимальная нагрузка, в ряде случаев составляющая более 30 % от полной.
В то же время витки у свободного торца гайки практически не загружены. Задача о распределении нагрузки по виткам резьбы впервые была решена Н.Е. Жуковским. Так, если по высоте гайки имеется 10 витков, то при равномерном распределении нагрузки на каждый виток должно приходиться 0,1 Pб, где Pб - осевая нагрузка на болт. Вследствие неравномерности на первый виток приходится ~ 0,3 Pб, т.е. коэффициент концентрации нагрузки равен примерно 3, что само по себе приведет к существенному снижению сопротивления усталости соединения.

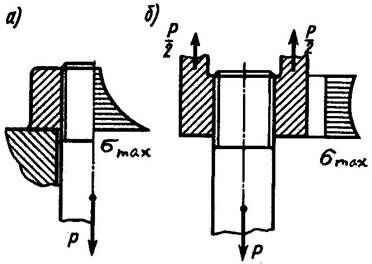

Рис.33. Распределение усилий по виткам резьбы:
а – гайка сжатия; б – гайка растяжения
На рис.34 представлена зависимость теоретических коэффициентов концентрации напряжений as от отношения радиуса закругления на дне впадины r к шагу резьбы s, полученная путем решения численным методом для плоской задачи.
Рекомендуемые материалы
Рис.34 Теоретические коэффициенты концентрации напряжений as
для резьбовых соединений
1 – во впадине первого рабочего витка (находящегося в контакте с гайкой); 2 – во впадине свободной резьбы; 3 – в головке болта
Для свободной части резьбы болта, находящейся вне контакта с гайкой, as меняется в пределах от 2,5 до 5 (кривая 2). Концентрация напряжений во впадине первого рабочего витка, находящегося в контакте с гайкой, существенно выше за счет неравномерности распределения усилий по виткам и измеряется в пределах от 4 до 10 (кривая 1). Для кривой 3: d - диаметр болта, r - радиус закругления в месте перехода тела болта к его головке.
Таким образом, резьбовые соединения стандартной конструкции отличаются очень высокой концентрацией напряжений. Последнюю можно уменьшить, изменив конструкцию гайки. Так, на рис. 33 б показана гайка, работающая на растяжение. В этом случае нагрузка по виткам резьбы распределяется более равномерно.
Эффективные коэффициенты концентрации напряжений ks для затянутых болтовых соединений стандартного типа для метрической (кривая 1) и дюймовой (кривая 2) резьбы приведены на рис. 35.
Рис. 35. Значения ks для затянутых болтовых соединений
при растяжении/сжатии: 1-метрическая резьба; 2-дюймовая резьба
Коэффициенты влияния абсолютных размеров es на пределы выносливости представлены на рис. 36, из которого видно, что масштабный эффект в резьбовых соединениях выражен более сильно, чем на гладких деталях.
Рис. 36. Коэффициенты влияния абсолютных размеров es
на пределы выносливости для болтовых соединений
Существенное влияние на усталостную прочность оказывает угол профиля резьбы. Так, если при угле 600 предельная амплитуда =55 МПа, то при угле 450 и 900 =80…90 МПа (резьба М15х1,5, сталь 38ХА), т.е. за счет изменения угла может быть получен выигрыш в величине предельной амплитуды профиля на 45…55%.
Значение предельных амплитуд для стандартных резьбовых соединений для ряда сталей приведены в табл.14.
Таблица 14
Значение предельных амплитуд для стандартных
резьбовых соединений для некоторых сталей
Болты и гайки из стали (сплава) | МПа | ||||
МПа | резьба нарезана | резьба накатана | |||
35 | 500...600 | 200 | 45/55 | 55/65 | |
45 | 900...950 | 250 | 50/60 | 65/75 | |
38ХА | 1100...1200 | 300 | 55/70 | 75/85 | |
ЗОХГСА | 1200...1300 | 300 | 65/75 | 75/85 | |
1600...1700 | 400 | 90/110 | - | ||
40ХНМА | 1600...1700 | 450 | 80/100 | 95/110 | |
1Х12Н2ВМФ | 1050...1150 | 300 | 50/65 60/70 | 60/70 | |
Х12Н20ТЗР | 1100...1200 | 300 | 55/70 | 60/70 | |
ВТ31 | 1100...1200 | 350 | 45/60 | 40/60 | |
ВТ9 | 1150...1250 | 350 | 45/60 | 40/60 | |
BT16 | 1150...1250 | 350 | 45/60 | 50/70 | |
Примечание: В числителе даны предельные амплитуды резьбовых соединений с болтами и шпильками, термически обработанными после изготовления резьбы, в знаменателе - то же, с болтами, термически обработанными до изготовления резьбы.
Можно рекомендовать следующие зависимости для определения теоретических коэффициентов концентрации напряжений:
- резьбовое соединение болт-гайка
; (135)
- под головкой болта
. (136)
Запас прочности резьбового соединения по переменным напряжениям при напряжениях предварительной затяжки можно определить по формуле
В лекции "12 Контрольные вопросы" также много полезной информации.
, (137)
где – предел выносливости соединения в зависимости от типа цикла;
– амплитуда переменных напряжений от внешней нагрузки.
При меньших значениях
, (138)
Усталостная прочность резьбового соединения возрастает на 10…20 % при уменьшении модуля упругости материала гайки. Если модуль упругости материала гайки выше, чем у болта, то предел выносливости наоборот снизится. Так, например, для высокопрочных болтов с =1050…1300 МПа можно применять гайки из низкоуглеродистой стали с =700…900 МПа.
