Основы построения аналоговых радиорелейных линий
1. Основы построения аналоговых радиорелейных линий
В данном разделе предлагается ознакомиться: с типами радиорелейных станций; с классификацией РРЛ; с частотными диапазонами, используемыми в РРЛ; различными видами шумов т.п. Также рассматривается антенно-фидерный тракт; приведены схемы ОРС, АФТ, упрощенная структурная схема РРЛ с использованием трех стволов и т.д.
1.1 Принципы построения радиорелейных линий прямой видимости
Радиосистема передачи, в которой сигналы электросвязи передаются с помощью наземных ретрансляционных станций, называется радиорелейной системой передачи.

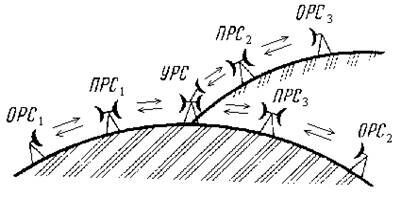

Рисунок 1.1.1 – Принцип радиорелейной связи
За шесть десятилетий своего развития радиорелейные линии (РРЛ) превратились в эффективное средство передачи огромных массивов на расстояния в тысячи километров, конкурируя с другими средствами связи, в том числе кабельными и спутниковыми, удачно дополняя их.
Сегодня РРЛ стали важной составной частью цифровых сетей электросвязи – ведомственных, корпоративных, региональных, национальных и даже международных, поскольку имеют ряд важных достоинств, в том числе:
- возможность быстрой установки оборудования при небольших капитальных затратах;
- экономически выгодная, а иногда и единственная, возможность организации многоканальной связи на участках местности со сложным рельефом;
- возможность применения для аварийного восстановления связи в случае бедствий, при спасательных операциях и в других случаях;
Рекомендуемые материалы
- эффективность развертывания разветвленных цифровых сетей в больших городах и индустриальных зонах, где прокладка новых кабелей слишком дорога или невозможна;
- высокое качество передачи информации по РРЛ, практически не уступающие ВОЛС и другим кабельным линиям.
Современные радиорелейные линии связи позволяют передавать телевизионные программы и одновременно сотни и тысячи телефонных сообщений. Для таких потоков информации требуются полосы частот до нескольких десятков, а иногда и сотен мегагерц и соответственно несущие не менее нескольких гигагерц. Известно, что радиосигналы на этих частотах эффективно передаются лишь в пределах прямой видимости. Поэтому для связи на большие расстояния в земных условиях приходится использовать ретрансляцию радиосигналов. На радиорелейных линиях прямой видимости в основном применяют активную ретрансляцию, в процессе которой сигналы усиливаются.
Протяженность пролетов R между соседними станциями зависит от профиля рельефа местности и высот установки антенн. Обычно ее выбирают близкой к расстоянию прямой видимости R0, км. Для гладкой сферической поверхности Земли и без учета атмосферной рефракции:
(1.1.1)
где h1 и h2 – высоты подвеса соответственно передающей и приемной антенн (в метрах). В реальных условиях, в случае мало пересеченной местности R0 = 40…70 км, а h1 и h2 50…80 м. Принцип радиорелейной связи показан на рисунке 1.1.1, где отмечены радиорелейные станции трех типов: оконечная (ОРС), промежуточная (ПРС) и узловая (УРС).
На ОРС производится преобразование сообщений, поступающих по соединительным линиям от междугородных телефонных станций (МТС), междугородных телевизионных аппаратных (МТА) и междугородных вещательных аппаратных (МВА), в сигналы передаваемые по РРЛ, а также обратное преобразование. На ОРС начинается и заканчивается линейный тракт передачи сигналов.
С помощью УРС обычно решают задачи разветвления и объединения потоков информации, передаваемых по разным РРЛ, на пересечении которых и располагается УРС. К УРС относят также станции РРЛ, на которых осуществляется ввод и вывод телефонных, телевизионных и других сигналов, посредством которых, расположенный вблизи от УРС населенный пункт связывается с другими пунктами данной линии.
На ОРС и УРС всегда имеется технический персонал, который обслуживает не только эти станции, но и осуществляет контроль и управление с помощью специальной системы телеобслуживания ближайшими ПРС. Участок РРЛ (300…500 км) между соседними обслуживаемыми станциями делится примерно пополам так, что одна часть промежуточных станций входит в зону телеобслуживания одной УРС.
С помощью РРЛ решают следующие задачи:
1. Создание стационарных магистральных линий для передачи больших потоков информации на расстояния в несколько тысяч километров. В этих случаях применяются системы большой емкости. Магистральные РРЛ обычно являются многоствольными.
2. Использование стационарных РРЛ для организации зоновой связи. Эти линии имеют протяженность до 600…1400 км. Здесь применяют РРС средней емкости, которые в большинстве случаев рассчитаны на передачу телевизионных сигналов и сигналов радиовещания. Часто эти линии являются многоствольными и ответвляются от магистральных РРЛ.
3. Использование РРЛ в местной (районной и городской) сети связи. Здесь в основном применяют РРЛ малой емкости.
4. Обеспечение с помощью многоканальных РРЛ служебной связью железнодорожного транспорта, газопроводов, нефтепроводов, линий энергоснабжения и других систем, охватывающих большую территорию.
5. Обеспечение подвижной связи, используемой в случае ремонта или модернизации стационарных РРЛ и кабельных линий связи (КЛС), а также для других целей.
Классификация РРЛ. Радиорелейные линии прямой видимости можно классифицировать по различным признакам и характеристикам.
По способу разделения каналов и виду модуляции несущей можно выделить:
1. РРЛ с частотным разделением каналов (ЧРК) и частотной модуляцией (ЧМ) гармонической несущей.
2. РРЛ с временным разделением каналов (ВРК) и аналоговой модуляцией импульсов, которые затем модулируют несущую.
3. Цифровые радиорелейные линии (ЦРРЛ), в которых в отличие от предыдущего случая импульсы (отсчеты сообщения) квантуются по уровням и кодируются.
По диапазону рабочих (несущих) частот РРЛ подразделяют на линии дециметрового диапазона и сантиметрового диапазонов. В этих диапазонах, решением ГКРЧ от апреля 1996 года для новых РРЛ определены диапазоны 8 (7.9-8.4); 11 (10.7-11.7); 13 (12.75-13.25); 15 (14.4-15.35); 18 (17.7-19.7); 23 (21.2-23.6); 38 (36.0-40.50) ГГц.
Однако в России еще длительное время будут использоваться ранее построенные линии в диапазонах 1.5-2.1; 3.4-3.9; 5.6-6.4 ГГц. При этом возможна замена устаревающей аппаратуры на современные РРС.
Новые РРС используются также в диапазоне 2.3-2.5 ГГц. Прорабатывается возможность использования диапазонов 2.5-2.7 и 7.25-7.55 ГГц.
Чем ниже диапазон, тем большую дальность связи можно обеспечить при тех же энергетических характеристиках оборудования, но переход на высокие диапазоны позволяет расширить информационные полосы частот, то есть пропускную способность систем.
Повышение эффективности использования частотного ресурса диапазона стало одним из самых важных требований к аппаратуре РРЛ. В нашей стране насыщенность радиорелейной связи пока что много меньше, чем в зарубежных странах, где идет интенсивное освоение всех диапазонов до 40 ГГц. Эффективность использования частотного ресурса диапазона определяется следующими факторами:
1. Требуемой шириной полосы приемопередатчика, которая определяется скоростью передачи информации, выбранным методом модуляции и уровнем стабилизации частоты передатчика.
2. Параметрами электромагнитной совместимости (ослабление чувствительности по побочным каналам приема, подавление внеполосных и побочных излучений).
3. Возможностями полного использования всего отведенного участка диапазона, которые обеспечиваются использованием в составе станции синтезатора частоты.
По принятой в настоящее время классификации радиорелейные системы (РРС) разделяют на системы большой, средней и малой емкости.
К радиорелейным системам большой емкости принято относить системы, позволяющие организовать в одном стволе 600 и более каналов ТЧ. Если радиорелейная система позволяет организовать 60-600 или менее 60 каналов ТЧ, то эти системы относят соответственно к системам средней и малой емкости.
Радиорелейные системы, допускающие передачу в одном стволе телевизионных сигналов изображения, а также сигналов звукового сопровождения телевидения и звукового вещания, относят к системам большой и средней емкости.
Исходя из скорости передачи информации, цифровые РРЛ можно разделить на две основные группы.
Низкоскоростные РРС. К ним относятся отечественные РРС и подавляющая часть зарубежных, предлагаемых в России (около пятидесяти из них имеют российский сертификат).
Подобные РРС рассчитаны на трафик до 16Е1 (или Е3). Отметим что еще несколько лет назад РРЛ с трафиком Е3 считались среднескоростными, но сегодня это станции “низового звена” цифровых сетей, обеспечивающие возможность изменения (иногда программным путем) пропускной способности в пределах от Е1 или 2Е1 до 8Е1 или 16Е1.
Стало просто не выгодно выпускать РРС специально для передачи лишь потоков Е1 или менее, за исключением ряда новых весьма специфических и редких пока применений (передача Е1 шумоподобными сигналами, распределительные станции для систем доступа и прочие).
Высокоскоростные РРС. Эти РРС в настоящее время создаются практически только на основе SDH-технологии и имеют скорость передачи в одном стволе 155.52 Мбит/с (STM-1) и 622.08 Мбит/с в одном стволе (STM-4).
Если Вам понравилась эта лекция, то понравится и эта - Способы улучшения мотивированности труда.
Ранее к высокоскоростным относили РРС для передачи Е4 (то есть 139.254 Мбит/с) в сети PDH, но, новые РРЛ строятся уже на базе SDH-технологии, то есть со скоростью передачи 155.52 Мбит/с, хотя и обеспечивают возможность передачи 140 Мбит/с.
Высокоскоростные РРЛ применяются для построения магистральных и зоновых линий, в качестве радиовставок в ВОЛС на участках со сложным рельефом, для сопряжения ВОЛС (STM-4 или STM-16) с сопутствующими локальными цифровыми сетями, а также для резервирования ВОЛС и так далее.
Среди высокоскоростных РРС можно выделить две группы, отличающиеся по назначению, свойствам, конфигурации, конструкции и так далее.
Это, во-первых, многоствольные РРС, рассчитанные обычно на передачу до 6-7 потоков STM-1 по параллельным радиостволам, из которых 1 или 2 – резервные (конфигурация оборудования “3+1”, “7+1” или 2∙(3+1)). Протяженность РРЛ, как правило, велика – сотни километров и более.
Во-вторых, РРС, предназначенные для ответвлений от магистральных линий, необходимых при создании зоновых сетей и некрупных локальных ведомственных сетей, а также для передачи потоков STM-1 (155 Мбит/с) в условиях больших городов. Для этих ответвлений, как правило, используются диапазоны 7, 8, реже 11 ГГц, а для связи в больших городах – диапазоны 15, 18, 23 ГГц. По конфигурации это обычно двухствольные РРЛ на скорость STM-1, один из стволов – резервный (по схеме “1+1”).
К этой группе высокоскоростных РРС, использующих технологию SDH, можно отнести РРС со скоростью передачи информации 51.84 Мбит/с (STM-0), которые иногда называют “среднескоростными”. Они упрощают реализацию ответвлений от синхронных линий передачи, позволяют значительно увеличить возможности построения сетей SDH различной конфигурации, ответвлять от ВОЛС или РРЛ информацию к сетям доступа пользователя, подключать к сетям SDH до 21 потока Е1, а также потоки Е3.
