10. Модели и библиотеки для синтеза топологического чертежа бис

         БИС на основе интегральной инжекционной логики. Интегральные МОП транзисторы с малыми топологическими размерами. Классификация библиотечных элементов. Способы построения моделей библиотечных элементов и их настройка. Модель библиотечного элемента на этапе синтеза его эскиза. Алгоритмы синтеза эскиза топологического чертежа и его синтез на основе построенного эскиза.

Библиотечные элементы и виды их настройки.

Анализ характера разработки БИС и СИС различной степени интег­рации показывает, что при их создании в общем случае можно использовать унифицированные проектные решения трех типов сложности; образующие соответственно три уровня библиотеки проектирования. Уточним состав этих уровней, а также требо­вания к подготовке библиотечных элементов и необходимые при проектировании современных СБИС варианты их наст­ройки.

Первый уровень библиотеки образуют объекты, необходи­мые и достаточные для реализации в полупроводниковой пластине принципиальной электрической схемы. К ним в первую очередь следует отнести элементы СБИС, а также соединения между ними, межслойные переходы и т. д. Характеристики топологического чертежа и электрофизические параметры библиотечных элементов этого уровня уточняются на этапе отработки технологического процесса. Начало стандартизации библиотечных элементов было положено при переходе от проектирования ИС к проектированию СИС и затем БИС.

Можно считать, что к моменту освоения разработки СБИС проектные решения уровня были в основном унифицированы. Главным достижением этого этапа стандартизации является унификация конструкции элементов СБИС. Так, можно считать общепринятой линейную конструкцию элемента СБИС, в соот­ветствии с которой входящие в его структуру области вырав­ниваются вдоль одной оси, расположенной в плоскости поверх­ности кристалла и проходящей через центры проекций областей на эту поверхность.

Необходимость введения такой стандартизации была вы­звана в первую очередь сложностью учета и моделирования протекающих в элементах СБИС электрофизических процессов. Вместе с тем эти конструкции упрощают подвод соединений к электродам элементов СБИС, а также реализацию их сквоз­ного прохода над элементом с подключением или без подклю­чения к нему. Характерной чертой конструирования СБИС является также переход к использованию элементов, содер­жащих несколько практически идентичных электродов, что также облегчает реализацию разводки соединений.

Результатом разработки библиотечного элемента первого уровня сложности являются правила построения его тополо­гического чертежа, описание его возможных модификаций, схемотехническая модель. При проектировании библиотечных элементов рассматриваемого уровня, удается зафиксировать не конкретный совмещенный топологический чертеж, а лишь правила его синтеза. Это свидетельствует о том, что их следует рассматривать как настраиваемые (модифицируемые) объекты. При этом в качестве допустимых модификаций регистрируются настройки, либо не приводящие к существенным изменениям параметров, например увеличение расстояния между отдель­ными электродами, их возможная перестановка, либо сопро­вождающиеся контролируемым изменением таковых, например увеличение (уменьшение) площади эмиттера, ширины затвора, шины металлизации и т. д. В общем случае изменение значений параметров выбранной схемотехнической модели, которая может быть уникальной или стандартной, связано с модифи­кацией конструкции библиотечного элемента.

Анализируя типичные приемы модификаций библиотечных элементов этого уровня, можно указать следующие причины их проведения: улучшение топологических характеристик (обеспечение удобства реализации соединения с другими эле­ментами), необходимость изменения электрофизических харак­теристик или количества электродов в соответствии с выбранной принципиальной электрической схемой. К приемам модифи­каций можно отнести и такие изменения библиотечного элемента, которые изменяют характер его функционирования, например переход от конструкции транзистора к конструкции диода.

Применение библиотечных элементов первого уровня слож­ности, очевидно, ориентировано на максимальное использо­вание особенностей реализации электрической схемы в полу­проводниковой пластине. Однако при переходе к созданию СБИС из-за высокой степени интеграции стали активно исполь­зоваться библиотеки типовых решений как при разработке электрической схемы, так и при выполнении топологических чертежей, позволяющие представить их с гораздо меньшей степенью детализации. Такой прием дает возможность сущест­венно сократить сроки проектирования и повысить наглядность.

Рекомендуемые материалы

Так, при разработке БИС и СИС стали создаваться библиотеки стандартных схемотехнических решений. В качестве примеров таких решений можно указать принципиальные электрические схемы реализации элементарных логических вентилей, запо­минающих элементов и их простейших комбинаций. Основ­ным стимулом для явления библиотек такого типа явилось широкое распространение библиотечных методов проектирова­ния, обеспечивающих гораздо большую степень автоматизации, чем интерактивный и символический методы разработки. Будем считать, что элементы указанных библиотек являются унифици­рованными проектными решениями второго уровня сложности. Как было отмечено выше, они представляют собой совокупность взаимосвязанных и взаимодействующих друг с другом элементов первого уровня сложности. Эта совокупность различается как в электрической схеме, так и в топологическом чертеже библиотечных элементов второго уровня. Поэтому целесообраз­ным является установление взаимнооднозначного соответствия между объектами электрической схемы и топологического черте­жа этого вида элементов.

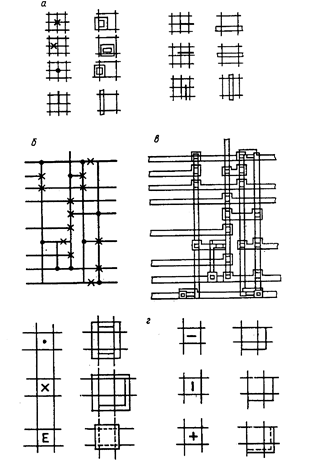

Примеры библиотек символьных эскизов и соответствующих топологических чертежей в различных системах проектирования приведены на рисунке 10.1.

Рисунок 10.1 – Примеры библиотек символьных эскизов и соответствующих топологических чертежей в различных системах проектирования

Соответственно схемотехнические характеристики элемента второго уровня библиотеки проектирования определяются параметрами входящих в него элементов БИС и СИС, схемой их соединения и параметрами соединений. Библиотечному элемен­ту второго уровня ставится в соответствие логическая модель, используемая на этапе моделирования функциональной элект­рической схемы БИС и СИС. Характеристики такой модели, очевидно, также могут быть выражены через характеристики входящих в состав элемента второго уровня элементов первого уровня сложности.

К недостаткам рассматриваемого этапа унификации про­ектных решений следует отнести фиксированный характер созданных библиотечных элементов. Появление и применение таких элементов явилось определенным отступлением от спо­собов микроэлектронной реализации электрической схемы, заменой их методами создания РЭС. При этом их использование влечет за собой в первую очередь избыточность состава библиотеки. Так, в ней должно нахо­диться несколько элементов, выполняющих одну и ту же логическую операцию, но имеющих разное число входов и обладающих разной нагрузочной способностью. Однако даже в этом случае удается удовлетворить лишь часть требований разработчика. В силу этого для БИС и СИС, созданных с использо­ванием такого рода библиотечных элементов, отмечено то, что схемотехнические и топологические решения не всегда являются оптимальными.

Очевидно, что использование идей параметрического зада­ния элемента позволило бы ликвидировать как первый, так и второй из отмеченных недостатков. Благодаря возможности настройки элемента по числу входов и нагрузочной способ­ности можно хранить в библиотеке вместо группы элементов один параметризуемый элемент, обеспечив плавное изменение указанных характеристик в некотором выбранном диапазоне. При более детальном анализе можно показать, что по отно­шению к элементам анализируемого уровня сложности могут быть приняты к рассмотрению все типы указанных выше модификаций для элементов первого уровня. С учетом доста­точно высокой трудоемкости подготовки рассматриваемых элементов для них становится актуальной и задача автома­тической перенастройки топологического чертежа на новые проектные нормы. Отсутствие средств выполнения модифи­кации такого рода в существующих САПР приводит к тому, что применение элементов второго уровня сложности препят­ствует использованию последних достижений технологии изготовления БИС и СИС при их проектировании.

Унифицированные решения третьего уровня сложности стали использоваться только при переходе к проектированию БИС и СИС. Они представляют собой стандартные функциональные блоки в микроэлектронном исполнении, выполняющие пере­дачу, хранение, преобразование и обработку цифровых данных (регистры, счетчики, арифметико-логические устройства, де­шифраторы, мультиплексоры, ПЛИС, ПЗУ, ОЗУ и т. д.). Элект­рическая схема таких блоков представляет собой схему соеди­нений элементов второго и первого уровней сложности. На совмещенном топологическом чертеже таких элементов также можно указать топологические чертежи элементов меньшей сложности и соединений между ними. Характеристики этих составных частей, схема их соединения являются источником для построения функциональной модели, используемой при выполнении регистрового моделирования разрабатываемой БИС и СИС.

С переходом к использованию унифицированных проектных решений третьего уровня сложности из-за невозможности хранить все варианты их реализации вновь возник вопрос о разработке методов параметризации библиотечных элементов. Достаточно сказать, что при подготовке элементов этого уровня сложности становится очевидной необходимость разра­ботки средств их автоматической модификации в процессе проектирования БИС и СИС исходя из требуемых разрядности и перечня операций обработки информации, выбранных техно­логических норм, окружения на топологическом чертеже. Таким образом, отсутствие таких средств препятствует про­ведению рассматриваемого этапа и дальнейших этапов унифи­кации проектных решений, являющихся непременным условием совершенствования САПР и поддержания трудоемкости раз­работки на соответствующем уровне.

Подготовка и использование сложных библиотечных эле­ментов в первую очередь создают предпосылки для более широкого применения методологии нисходящего проектирова­ния. Вместе с тем введение в состав САПР средств их моди­фикации расширяет по сравнению с существующими подхо­дами и возможности восходящего метода разработки, позволяя добиваться максимальной оптимизации проекта. Это особенно важно при создании полностью заказных СБИС. Таким обра­зом, переход к использованию параметризуемых элементов следует считать необходимым условием совершенствования средств их автоматизации.

Сформулируем общие требования к библиотеке настраивае­мых элементов СБИС на основе обеспечения системного подхода к проектированию особо сложных СБИС, проведенного выше анализа и рассмотрения этапов проектирования и методов их автоматизации, выполненных в предыдущих главах.

Библиотека проектирования должна иметь иерархическую структуру. В общем случае в ней могут содержаться элементы N уровней сложности. При этом библиотечный элемент п-го уровня сложности (п = 2, N ) должен быть представлен в виде некоторой схемы соединения элементов (n — i) -уровней.

Под библиотечным элементом должна пониматься совокуп­ность взаимоувязанных описаний всех аспектов его функцио­нирования и реализации, необходимых и достаточных для выполнения анализа электрической схемы и проектирования топологического чертежа с любой допустимой в используемой САПР степенью детализации. Исходя из этого, можно пред­положить следующий необходимый состав описания библио­течного элемента: алгоритмическая модель, определяющая его функционирование, электрическая схема, топологическая информация, условное обозначение на электрической схеме, условное (упрощенное) изображение на топологическом чер­теже. Та или иная часть описания должна быть по возмож­ности единообразной для библиотечного элемента любого уровня сложности.

Должна допускаться возможность модификации библио­течного элемента любого уровня сложности. Можно указать типы его настроек: настройка на новые проектные нормы, на требование интерфейса подключения в электрической схеме, на необходимый набор выполняемых операций, на параметры переключения, на требования интерфейса окружения в топо­логическом чертеже. При этом в ходе настройки выполняется соответствующая автоматическая корректировка всех состав­ных частей описания библиотечного элемента.

Информация в лекции "4 Организация лечебно-профилактической помощи населению" поможет Вам.

Под настройкой на новые проектные нормы понимают автоматическое перестроение топологического чертежа библиотечного элемента, при котором набор и схема соединения его составных частей не изменяются. Настройка такого рода не вызывает изменений в электрической схеме и функциональной модели, но может привести к изменению компоновки топологического чертежа и характеристик пере­ключения библиотечного элемента. При этом изменение послед­них является следствием изменения характеристик переклю­чения входящих в его состав элементов. Как частный случай настройки на новые проектные нормы можно рассматривать линейное масштабирование топологического чертежа.

Настройка на интерфейс связности в электрической схеме предполагает изменение по желанию разработчика разрядности того или иного входа (выхода) и (или) их состава. Очевидно, что целью такой настройки является ликвидация избыточности в электрической схеме и топологическом чертеже проектируемой БИС и СИС. Поэтому ее выполнение сопровожда­ется устранением (добавлением) из электрической схемы библиотечного элемента некоторого набора элементов и соеди­нений. Соответствующие изменения при этом должны быть проведены и в топологическом чертеже. При этом может быть скорректирована и компоновка топологического чертежа. Изменения электрической схемы и топологического чертежа должны сопровождаться также корректировкой функциональ­ной модели библиотечного элемента и значений параметров его переключения. В результате настройки изменяются также его условное изображение и обозначение.

Настройка на требуемые характеристики переключения подразумевает такие изменения библиотечного элемента, при которых с учетом параметров его нагрузки (число подклю­ченных к выходу элементов, емкость и сопротивление соеди­нения) обеспечивается требуемое время распространения электрического возмущения от его выхода ко входам элементов-последователей. При проектировании полностью заказных СБИС такая настройка библиотечного элемента может быть достигнута только за счет изменения параметров и конструкции тех или иных входящих в его состав элементов более низкого уровня сложности без изменения схемы их соединения.

По характеру выполнения такая настройка может рассмат­риваться как частный случай настройки на новые проектные нормы. При фиксированных размерах элементов, входящих в состав модифицируемого библиотечного элемента, выпол­нение настройки сопровождается изменением его электрической схемы, поэтому по характеру исполнения она может рассмат­риваться как частный случай настройки на интерфейс связ­ности. Такая настройка имеет место, например, при проектиро­вании полузаказных БИС и СИС.

Частным случаем настройки на интерфейс связности можно рассматривать и настройку на требуемый перечень операций обработки, так как ее выполнение также предполагает изме­нение электрической схемы библиотечного элемента. Другой характер имеют лишь производимые при этом изменения в функциональной модели.

Напротив, настройка на интерфейс окружения подразу­мевает изменение только топологических свойств библиотечного элемента (изменение положения и числа мест подключения соединений). Так как в результате могут измениться лишь компоновка его топологического чертежа и параметры отдель­ных составных частей, такая модификация может рассматриваться как частный случай настройки на новые проектные нормы, в том числе субмикронные, на которые НПО «Интеграл» осуществляет переход  в 2007 г.
