Принципы построения линейной сигнализации

Принципы построения линейной сигнализации

По существу, линейная сигнализация основной своей целью имеет управление СЛ между АТС, т. е. их занятие и освобождение. Состав сигналов линейной сигнализации, а так же способы их передачи зависят от типа АТС, типа системы передачи между АТС, а также назначения станции.

Линейные сигналы передаются как в прямом, так и в обратном направлении.

Типичное установление соединения использует лишь 5-7 сигналов.

Способы передачи линейных сигналов

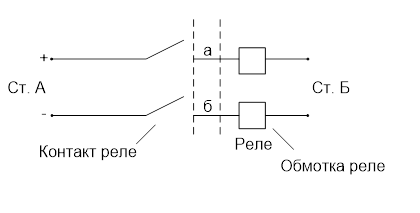

1. Передача постоянным током – используется на физических СЛ (не уплотненных).

Помимо двухпроводных линий могут применяться СЛ с большим числом проводов, что позволяет расширить число передаваемых сигналов.

Отличительными признаками передаваемых сигналов является: полярность импульса, длительность импульса и последовательность передачи импульсов.

Достоинства: простота реализации.

Недостатки: малое количество возможных сигналов, а также невозможность использования систем уплотнения каналов.

В данное время практически не используется.

2. Передача линейных сигналов вне спектра частот разговорного канала – используется на СЛ с аналоговыми системами передач. Сигнальная частота при этом выбирается из диапазона 3,8-3,95 кГц. Отличительными признаками сигналов при этом являются:

· длительность частотной посылки;

· число частотных посылок.

Достоинства:

· нет опасности имитации сигнальной частоты разговорными токами, т. к. они в разной полосе частот;

· простота реализации.

Недостатки:

· невозможно обеспечить сквозную трансляцию на междугородних каналах;

· невозможно контролировать разговорный канал по сигнальному каналу.

3. Передача линейных сигналов внутри спектра разговорного канала – используется на СЛ на базе аналоговых систем передач, при этом используется одна или две сигнальных частоты из диапазона 0,3-3,4 кГц.

На выбор частоты влияют следующие факторы:

· ширина канала;

· опасность имитации разговорными токами;

· простота реализации;

· возможность передачи других видов информации;

· возможность изменения затухания в канале.

Этим требованиям удовлетворяют частоты выше 2 кГц. В одночастотных системах сигнализации частота 2,6 кГц. В старых телефонных системах с узким спектром 0,3-1,7 кГц применяется двухчастотная система с частотами 1,2-1,6 кГц.

Достоинства:

· возможность трансляции сигнальной частоты при низкочастотном переприеме;

· возможность контроля за разговорным каналом по сигнальной частоте.

Недостатки: возможность имитации сигнальной частоты разговорными токами.

Для борьбы с этим явлением применяется либо частотная (специальные схемы), либо временная (сигнальная частота передается в определенный промежуток времени) защита.

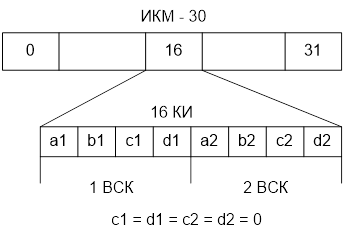

4. Передача линейных сигналов в цифровом потоке ИКМ-30. При этом для передачи сигналов используется 16-канальный интервал, в котором организуются два выделенных  сигнальных канала (1 ВСК и 2 ВСК).

Используется специальная структура сверхцикл ИКМ, состоящий из 16 стандартных ИКМ циклов, при этом в нулевом цикле сверхцикла передается сверхцикловая синхронизация.

В первом цикле сверхцикла по 16-му канальному интервалу передается сигнальная информация по первому РКИ и по 17.

РКИ – разговорный канальный интервал.

Для передачи сигнальной информации используются только биты a1 b1 и a2 b2.

Для защиты от случайных ошибок используется временной фильтр, что означает, что сигнальная информация должна передаваться в теле нескольких сверхциклов. Длительность сверхциклов 2 мс.
