4.2. Поверхности заземления и питания

Обеспечение низкоимпедансных заземляющих поверхностей большой площади очень важно для всех современных аналоговых схем. Заземляющая поверхность действует не только как низкоимпедансный обратный тракт для развязки высокочастотных токов (вызванных работой скоростных цифровых схем), но также минимизирует электромагнитные радиочастотные (EMI/RFI) помехи. Благодаря экранирующему действию заземляющей поверхности чувствительность устройства к внешним помехам также уменьшается.

Заземляющие поверхности также позволяют передавать высокоскоростные цифровые и аналоговые сигналы с использованием технологий линий передач (полосковую или микрополосковую), там, где требуется получить определенное характеристическое сопротивление линии.

Использование шины-проводника в качестве заземления категорически неприемлемо из-за ее импеданса на частоте, соответствующей скорости переключения большинства логических схем. Например провод калибра 22 стандарта AWG (American Wire Gauge), что соответствует диаметру 0,64 мм, обладает индуктивностью около 20 нГн/дюйм. Проходящий по этому проводу ток, вызванный логическим сигналом и имеющий скорость нарастания 10 мА/нс, будет создавать импульс напряжения величиной в 200 мВ на 1 дюйм провода:

.                          (4.1)

Ещё посмотрите лекцию "19 Правомерное поведение, правонарушение, юридическая ответственность" по этой теме.

Для сигналов, имеющих размах 2 В, это означает ошибку около 200 мВ или 10% (точность приблизительно 3,5 разряда). Даже в полностью цифровых схемах эта ошибка будет означать значительное уменьшение запаса помехоустойчивости.

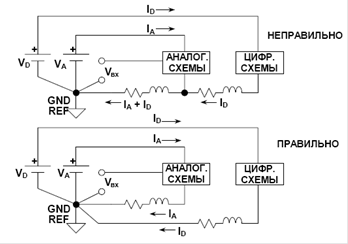

Рис. 4.1 иллюстрирует ситуацию, когда цифровой ток, возвращающийся по шине "земли", модулирует аналоговый возвратный ток (верхний рисунок). Индуктивность и сопротивление провода, по которому течет обратный ток, являются общими для аналоговой и цифровой схем, это и является причиной взаимодействия и приводит к помехам. Одно из возможных решений – заставить обратный ток идти прямо к общей точке GND REF, как показано на нижнем рисунке. Это – иллюстрация фундаментальной концепции заземления «звездой» или системы с одной точкой заземления. Реализовать настоящее одноточечное заземление в системе, которая содержит большое количество высокочастотных трактов, сложно, т.к. физическая длина каждого провода, по которому течет обратный ток, будет вносить паразитное сопротивление и индуктивность, которые могут сделать затруднительным обеспечение низко-импедансного заземления для токов высокой частоты. На практике тракт возвратного тока должен включать в себя заземляющие поверхности большой площади для того, чтобы обеспечить низкое сопротивления для высоко-частотных токов. Таким образом, без низкоимпедансной заземляющей поверхности практически невозможно избежать появления общего для аналоговой и цифровой схем тракта заземления, особенно на высоких частотах.

Рис. 4.1. Прохождение обратных токов

Все выводы заземления микросхем должны соединяться с помощью пайки прямо с низкоимпедансной заземляющей поверхностью с целью минимизировать последовательную индуктивность и сопротивление. Использование традиционных панелек (разъемов) для микросхем в высоко-скоростных устройствах не рекомендуется. Добавочная индуктивность и емкость даже «низкопрофильных» панелек может привести к нарушению работы схемы из-за появления дополнительных трактов. Если панельки всё же должны быть использованы с микросхемой в DIP-корпусе, например, при конструировании прототипа, то имеет смысл использовать «панельку-разъем» или наборную панельку из отдельных гнезд. Существуют панельки-разъемы со встроенным развязывающим конденсатором или без него (по каталогу AMP № 5-330808-3 и 5-330808-6). Они имеют позолоченные пружинные контакты, которые обеспечивают хорошее электрическое и механическое соединение с выводами ИС. Однако многократное использование может ухудшить их параметры.

Выводы питания должны быть развязаны прямо на заземляющую поверхность с помощью низкоиндуктивных керамических конденсаторов для поверхностного монтажа (SMD). Если используется конденсатор для обычного монтажа, то его выводы должны иметь длину не более 1 мм. Керамические конденсаторы должны быть расположены как можно ближе к выводам питания микросхемы. Для дополнительной развязки могут также потребоваться ферритовые бусины.
