Цифровые приборы

Лекция 12   цифровые приборы (продолжение).

ВИРТУАЛЬНЫЕ ПРИБОРЫ

12.1 Приборы последовательного приближения

Ø Вольтметр кодоимпульсный

Микропроцессор реализует алгоритм измерения.

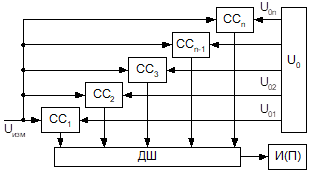

12.2 Приборы считывания

Рекомендуемые материалы

Ø Вольтметр быстродействующий

Часто вместо индикатора – устройство записи (память).

12.3 Цифровые измерительные мосты

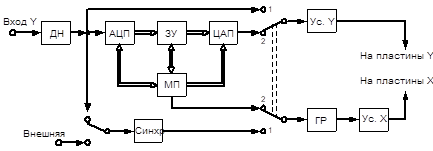

12.4 Запоминающие цифровые осциллографы

В положении 1 – режим универсального ЭЛО;

В положении 2 – режим запоминающего ЦО.

Свойства:      ♦  частотный диапазон до 10 МГц;

♦  неограниченное время хранения информации;

   ♦  возможность воспроизведения участков сигнала.

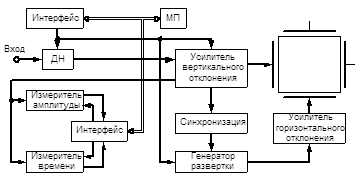

12.5 Цифровые осциллографы

Функциональные возможности:

♦  автоматическая установка размеров изображения;

♦  автоматическая синхронизация;

♦  автоматическое измерение параметров сигнала;

♦  разностные измерения между двумя метками.

12.6 Цифровые приборы с аналого-дискретным отсчетом

В качестве отсчетного устройства применяют:

· полосовые индикаторы

· точечные индикаторы

12.7 Компьютерные измерительные средства

Компьютерные измерительные средства (КИС) –  средства измерений, обработки, вычислений и управления на собственной шине ПК, работающего в режиме on-line.

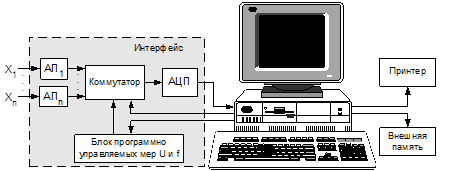

Структурная схема КИС:

Способы построения:

• с последовательной архитектурой (обработка входных сигналов последовательная во времени);
• с параллельной архитектурой (обработка входных сигналов в параллельных каналах).

КИС заменяют набор обычных измерительных приборов наряду с использованием вычислительных и графических возможностей ПК.

12.8 Виртуальные измерительные приборы

Виртуальный измерительный прибор (ВИП) состоит из специализированного ПК, платы сбора данных (ПСД) и соответствующего ПО.

Структура ПСД:

ПО содержит:

ü алгоритмы выполнения измерений;

ü алгоритмы обработки результатов;

ü алгоритмы представления информации.

ПО эмулирует на экране дисплея ПК динамически изменяемые виртуальные панели управления одного или нескольких измерительных приборов одновременно.

Управление – с помощью клавиатуры и мышки.

Графический интерфейс – в среде Windows или другой.

Основные свойства:

· возможность программного задания необходимых измерительных функций ВИП самим пользователем;

Вам также может быть полезна лекция "8 Понятие и предмет бюджетного права, его источники".

· высокая точность;

· минимальные затраты времени на измерения и обработку результатов;

· вычисления в режиме on-line;

· накопление больших объемов измерительной информации и широкие возможности ее представления;

· простота и удобство управления процессом измерения с помощью клавиатуры и мыши;

·  возможность максимальной автоматизации всего процесса исследования.
