1.8. Производство стали в мартеновских печах.

Устройство и работа мартеновской печи /Дальский 2002, с. 36; 77 – с. 46/. Мартеновская печь (рис. 1.8) — это пламенная отражательная регенеративная печь. Она имеет рабочее плавильное пространство, ограниченное снизу подиной 12, сверху сводом 7, а с боков передней 5 и задней 10 стенками.

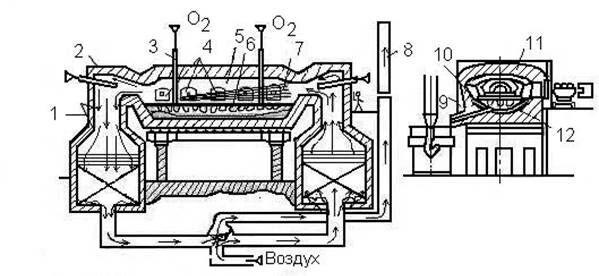

Рис. 1.8. Схема мартеновской печи

Подина имеет форму ванны с откосами по направлению к стенкам печи. Футеровка печи может быть основной и кислой. Если в процессе плавки стали в шлаке преобладают кислотные окислы, процесс называется кислым мартеновским процессом, а если преобладают основные окислы — основным. При высоких температурах шлаки могут взаимодействовать с футеровкой печи, разрушая ее. Для уменьшения этого взаимодействия необходимо, чтобы при кислом процессе футеровка печи была кислой, а при основном — основной. Футеровку кислой мартеновской печи изго­товляют из динасового кирпича, а верхний рабочий слой подины набивают из кварцевого песка. Футеровку основной мартенов­ской печи выполняют из магнезитового кирпича, на который на­бивают магнезитовый порошок. Свод мартеновской печи не сопри­касается со шлаком, поэтому его делают из динасового или магнезитохромитового кирпича независимо от типа процесса, осущест­вляемого в печи. В передней стенке печи находятся загрузочные окна 4 для подачи шихтовых материалов (металлической шихты, флюса) в печь. В задней стенке печи расположено сталевыпускное отверстие 9 для выпуска готовой стали.

Размеры плавильного пространства зависят от емкости печи. В нашей стране работают мартеновские печи емкостью 20…900 т жидкой стали. Важной характеристикой рабочего пространства является площадь пода печи, которую условно подсчитывают на уровне порогов загрузочных окон. Например, для печи емко­стью 900 т площадь пода составляет 115 м². С обоих торцов пла­вильного пространства расположены головки печи 2. Головки печи служат для смешивания топлива с воздухом и подачи этой смеси в плавильное пространство. В качестве топлива в марте­новских печах используют природный газ или мазут.Для подогрева воздуха при работе на газообразном топливе печь имеет два регенератора 1. Регенератор представляет собой камеру, в которой размещена насадка — огнеупорный кир­пич, выложенный в клетку. Температура отходящих из печи газов 1500…1000 °С. Попадая в регенераторы, они нагревают насадку до 1250…1280 °С, а охлажденные до 500…600 °С газы уходят из печи через дымовую трубу. Затем через один из ре­генераторов, например правый, в печь подают воздух, который, проходя через насадку, нагревается до 1100…1200 °С. Нагретый воздух поступает в головку печи, где смешивается с топливом; на выходе из головки образуется факел 7, направленный на ших­ту 6. Отходящие газы проходят через противоположную головку (правую), очистные устройства (шлаковики) для отделения мелких частиц шлака и пыли, уносимых из печи потоком газов, и на­правляются во второй (левый) регенератор, нагревая его на­садку. Охлажденные газы покидают печь через дымовую трубу 8 высотой до 120 м. После охлаждения насадки правого регенератора до определенной температуры происходит автоматическое пере­ключение клапанов, и поток газов в печи изменяет направление: через нагретый левый регенератор и головку в печь поступает воздух, а правый нагревается теплотой отходящих газов.

Температура факела пламени достигает 1750…1800 °С. Факел нагревает рабочее пространство печи и шихту. Факел имеет окис­лительный характер, что создает условия для окисления примесей шихты на протяжении всей плавки.

Разновидности мартеновского процесса. При плавке в мартеновских печах составляющими металлической шихты могут быть стальной скрап, жидкий и твердый чугуны. В зависимости от состава металлической шихты, исполь­зуемой при плавке, различают следующие разновидности мартеновского процесса:

Рекомендуемые материалы

1) скрап-процесс, при котором основной частью шихты является
стальной скрап; применяют на металлургических заводах, где  нет доменных
печей,  но  расположенных  в крупных промышленных  центрах,   где  много
металлолома; кроме скрапа в состав шихты входит 25…46 % чушкового пере­
дельного чугуна;

2) скрап-рудный    процесс,   при   котором   основная   часть
шихты состоит из жидкого чугуна (55…75 %), а твердая составляющая ших­
ты — скрап и железная руда; этот процесс чаще применяют на металлурги­
ческих заводах, имеющих доменные печи.

Наибольшее количество стали получают в мартеновских печах с основной футеровкой, так как в этом случае возможно переделывать в сталь различные шихтовые материалы, в том числе и с повышенным содержанием фосфора и серы. При этом используют обычно скрап-рудный процесс, как наиболее экономичный.

Кислым мартеновским процессом выплавляют качест­венные стали. Стали, выплавляемые в кислых мартеновских печах, содержат значительно меньшее количество растворенных газов (водорода и кислорода), неметаллических включений, чем сталь, выплавленная в основной печи. Поскольку в печах с кислой футеровкой нельзя навести основный шлак, способствующий удалению фосфора и серы, то при плавке в кислой печи приме­няют металлическую шихту с низким содержанием этих составляющих. Бла­годаря этому кислая сталь имеет более высокие показатели механических свойств, особенно ударной вязкости и пластичности, и ее используют для ответственных деталей: коленчатых валов крупных двигателей, роторов мощных турбин, шарикоподшипников, стволов орудий и т. д.

Плавка стали скрап-рудным процессом в основной мартенов­ской печи происходит следующим образом. После осмотра и ре­монта пода печи с помощью завалочной машины загружают же­лезную руду и известняк и после их прогрева подают скрап. По окончании прогрева скрапа в печь заливают жидкий чугун, кото­рый, проходя через слой скрапа, взаимодействует с железной рудой. В период плавления за счет окислов железа руды и скрапа интенсивно окисляются примеси чугуна:

2Fe₂O₃+3Si=3SiO₂+4Fe;

2Fe₂O₃+3Mn=3MnO+2Fe;

5Fe₂O₃+6P=3Р₂O₅+10Fe;

Fe₂O₃+3C=3CO+2Fe

Окислы SiO₂, MnO, Р₂O₅, а также CaO без извести образуют   шлак с  высоким содержанием  MnO и  FeO, а выделяющаяся окись углерода (СО) вспенивает шлак, который выпускают из печи в шлаковые чаши. Образование и спуск шлака продолжаются почти до полного расплавления шихты. В этот период плавления полностью окисляется кремний и почти полностью марганец и большая часть углерода, а также интенсивно удаляется фосфор.

Завалка шихты, заливка чугуна и плавление протекают мед­ленно при большом расходе топлива. Для ускорения плавления и окисления примесей после окончания заливки чугуна ванну продувают кислородом, подаваемым в печь через водоохлаждаемые фурмы, которые опускаются в отверстия в своде печи. При этом выделяется значительное количество теплоты, металл интен­сивно перемешивается, что позволяет в 2…3 раза сократить период плавления, уменьшить расход топлива и железной руды.

По окончании расплавления шихты наступает период кипения ванны. Для этого после расплавления шихты в печь подают неко­торое количество железной руды или продувают ванну кислородом, подаваемым по трубам 3 (см. рис. 1. 8). Углерод, содержащийся в металле, начинает интенсивно окисляться, образуется окись углерода. В это время отключают подачу топлива и воздуха в печь, давление газов в плавильном пространстве печи падает и выделяю­щаяся окись углерода вспенивает шлак. Шлак начинает вытекать из печи через порог завалочного окна в шлаковые чаши. Эта опе­рация называется скачиванием шлака. Вместе со шлаком удаля­ется значительное количество фосфора и серы. После этого вновь включают подачу топлива и воздуха, давление газов в печи воз­растает, шлак перестает вспениваться, и его скачивание прекращается.

Для более полного удаления из металла фосфора и серы в печи наводят новый шлак путем подачи на зеркало металла извести с добавлением боксита или плавикового шпата для уменьшения вязкости шлака.

Окислительная атмосфера в печи способствует образованию на поверхности шлак — газ окиси железа (Fе₂0₃). Окись железа диффундирует через шлак и на поверхности шлак-металл реаги­рует с жидким железом, восстанавливаясь до FеО, который также отдает свой кислород металлу. Поступивший в металл кислород взаимодействует с углеродом металла с образованием окиси угле­рода, которая выделяется в виде пузырьков, вызывая кипение ванны. Поэтому для кипения ванны шихта должна содержать избыток углерода (на 0,5…0,6 %) сверхзаданного в выплавляемой стали. Эта реакция является главной в мартеновской плавке, так как в процессе кипения ванны металл обезуглероживается, вырав­нивается его температура по объему ванны, частично удаляются из него газы и неметаллические включения, увеличивается поверхность соприкосновения металла со шлаком и облегчается удаление фосфора и серы из металла.

Начиная с расплавления шихты, до выпуска металла из печи, регулярно отбирают пробы металла и шлака для анализа хими­ческого состава. Процесс кипения считают окончившимся, если содержание углерода в металле по результатам анализов соот­ветствует заданному, а содержание серы и фосфора минимально.

После этого приступают к раскислению металла. Металл рас­кисляют в два этапа: в период кипения, путем прекращения подачи руды в печь, вследствие чего раскисление происходит за счет углерода металла и подачи в ванну раскислителей — ферромар­ганца, ферросилиция, алюминия и окончательно раскисляют алюминием и ферросилицием в ковше при выпуске стали из печи. После отбора контрольных проб плавку выпускают из печи через сталевыпускное отверстие в задней стенке. По желобу сталь сливается в сталеразливочный ковш.

При выплавке легированных сталей легкоокисляющиеся леги­рующие элементы вводят в ванну после раскисления перед вы­пуском металла из печи.

Основные технико-экономические показатели. Эти показа­тели производства стали в мартеновских печах следующие: произ­водительность в сутки (т/м²-сутки), и расход топлива на тонну выплавленной стали (кг/т). Средний съем стали с 1 м² площади пода в сутки составляет ~ 10 т/м² в сутки, а расход условного топлива от 120 кг/т для обычной плавки до 80 кг/т для плавки с применением кислорода.

Ещё посмотрите лекцию "9.3 Общественно-политическая жизнь населения Луганска" по этой теме.

Технико-экономические показатели работы мартеновских печей можно повысить путем применения печей повышенной емкости, улучшения их кон­струкции, интенсификации технологического процесса плавки. Увеличение емкости печей способствует более полному использованию их тепловой мощ­ности. В нашей стране эксплуатируют экономически оптимальные мартенов­ские печи с ванной емкостью до 500-600 т.

Все более широкое применение находят двухванные мартеновские печи, позволяющие полнее использовать теплоту отходящих газов (рис. 1.9).

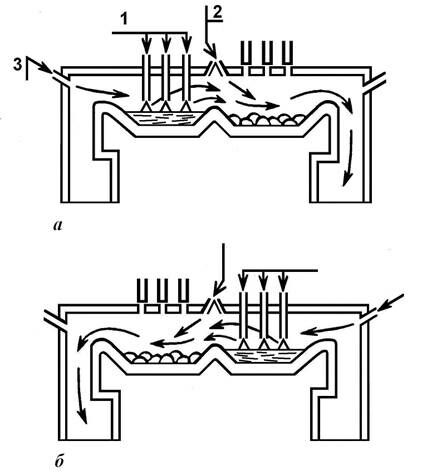

Рис. 1.9. Схема двухванной мартеновской печи /Кнорозов, с. 50/

В этих печах имеются две ванны: в то время как в одной из них протекают процессы, тре­бующие большой затраты теплоты (завалка, прогрев, плавление), в другой происходит продувка ванны кислородом; при этом возникающий избыток теплоты с отходящими газами используется в первой ванне. К моменту вы­пуска металла из одной ванны печи, в другой начинают продувку, а выде­ляющиеся газы направляют в первую ванну, в которой после выпуска на­чинают завалку шихты. Окись углерода, выделяющаяся при продувке ванны, догорает над шихтой другой ванны, благодаря чему шихта быстро нагревается и плавится. В таких печах топлива расходуется в 2…3 раза меньше, чем в обыч­ных мартеновских печах, резко сокращается расход огнеупоров, повышается производительность печи.

Процесс плавки интенсифицируют широким применением кислорода, что повышает температуру в печи, ускоряет процесс окисления примесей, уменьшает продолжительность плавки и повышает производительность печи (на 20…25 %), снижает расход топлива. Широко применяют кислородный процесс, используя природный малосернистый высококалорийный газ, что снижает содержание серы в стали. Существенно повысить производитель­ность мартеновских печей можно, применяя качественно подготовленные шихтовые материалы с минимальным содержанием вредных примесей, а также автоматизируя контроль и управление ходом мартеновской плавки. Более полное использование мартеновских печей достигается высокой организацией труда при проведении плавки.
