Обратные связи в усилителях и их влияние на характеристики
Обратные связи в усилителях и их влияние на характеристики
Обратная связь – это подача части или всего выходного сигнала на вход усилителя. (Подача всего сигнала – 100% ОС (обратная связь)).
Классификация и виды ОС:
1. По сигналам
§ ООС – отрицательная обратная связь - такая ОС, когда сигнал ОС вычитается из входного или когда сигнал ОС находится в противофазе с входным (Dj = p)
§ ПОС – положительная ОС – когда Uос суммируется с Uвх, или когда сигнал Uос и Uвх совпадают по фазе (Dj = 0)
ОС – мощное схемотехническое средство, позволяющее изменять свойства усилителей в широком диапазоне в сторону необходимых параметров.
2. ОС могут быть по току (суммируются токи), по напряжению (суммируются напряжения).
Рекомендуемые материалы
3. Комбинированные (по току и напряжению).
Структуры усилителей с ОС
Рис.1
Рис. 2
Рис. 3
Рис. 4
Виды ОС
По вх. | По вых. |
1. По напряж. Последовательная ОС | По напряж. По напряж. |

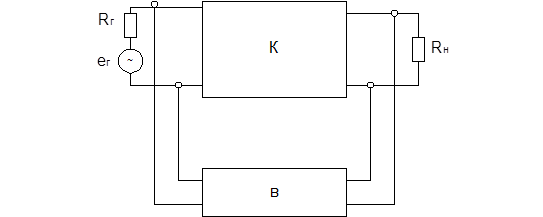

2. По току Параллельная ОС | По напряж. По напряж. |

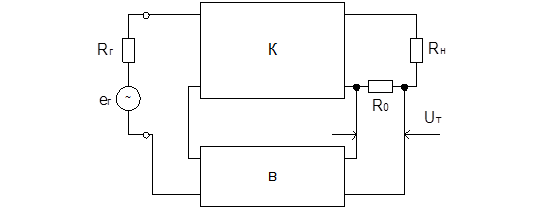

3. По напряж. Последовательная ОС | По токуR0 – датчик тока, с помощью которого сигнал тока преобразуется в напряжение Uт = Iн*R0 По току |

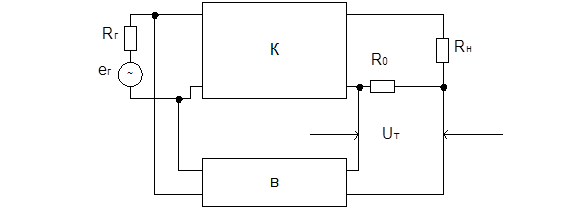

4. По току Параллельная ОС | По токуПо току |
5. Комбинированная ОС – по току и напряжению на входе и на выходе |
Влияние ОС на коэффициент усиления
Кос = - коэффициент усиления с ОС
К = - собственный коэффициент усиления без ОС
b = - коэффициент передачи по цепи ОС
Uвых – Uoc = U0
Uoc = b* Uвых
Uвх = U0 + b*k* U0
koc =
koc =
«+» - ООС
«-» - ПОС
ООС уменьшает усиление усилителя
1+bk – глубина обратной связи
bk – петлевое усиление – это коэффициент передачи по цепи усилитель – цепь – ОС
b £ 1.
Влияние ООС на стабильность коэффициента усиления
В реальных усилителях коэффициент усиления зависит от напряжения питания, от t0C, от режима работы, старения элементов и др. факторов.
ku = kmin ¸ kmax
kmax - kmin = Dk
dk = - относительная нестабильность коэффициента усиления
Задача
dk – известна, dkoc -?
dkoc =
Dkoc =
dkoc =
ООС стабилизирует коэффициент усиления независимо от причин, вызывающих его изменения.
При глубокой ООС усиление определяется цепью ОС, а т. к. обычно в цепи ОС используют пассивные R, C, L элементы со стабильными характеристиками, т. е. сам усилитель в целом остается стабильным.
Влияние ООС на нелинейные искажения усилителя
Книос =
Кни – коэффициент нелинейных искажений
ООС уменьшает нелинейных искажений усилителя
НИ можно рассматривать как нестабильность k в зависимости от величины Uвх.
ООС стабилизирует k независимо от причин, вызывающих его изменение Þ имеет место и стабилизация k при изменении Uвх, т. е. уменьшение НИ.
НИ – это появление дополнительных гормоник внутри самого усилителя.
При наличии ООС гармоники, пройдя цепь ОС, вычитаются на входе Þ уменьшается их величина Þ уменьшается Кни.

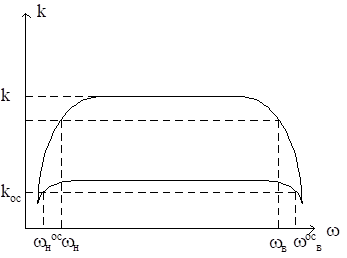

Влияние ООС на АЧХ
wнос =
wвос = wв(1+bk)
Зависимость k от w - линейные искажения.
ООС расширяет Dw (полосу пропускания усилителя) на глубину ОС.
Зависимость k от w можно рассматривать как нестабильность k от частоты. Т. к. ООС стабилизирует k Þ стабилизация k и при изменении w, т. е. в более широкой полосе частот.
При наличии ООС сигнал ОС вычитается из входного.
На НЧ и ВЧ bk уменьшается Þ вычитается меньший сигнал, чем в середине диапазона Uвых @ const поддерживается в более широкой полосе частот.
Входное и выходное напряжения
Влияние ООС на Rвх

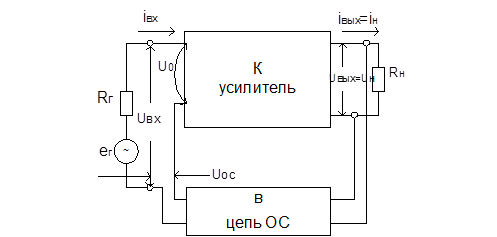

Рис. 1 послед. ОС по U:
Rвхос = - входное сопротивление с ОС
Rвх =
Uвх = U0(1+bk)
Rвхос = Rвх(1+bk)
Последовательная ОС независимо от того, какая она (по напряжению или по току) увеличивает Rвх усиления.
Параллельная ОС:
Rвхос =
Параллельная ОС независимо от того, какая она, уменьшает Rвх.
Влияние ООС на Rвых
1. По U
Rвыхос =
Рекомендуем посмотреть лекцию "10 Место жительства".
ООС по U стабилизирует Uвых независимо от причин, вызывающих его изменение Þ со стороны выхода усилитель приближается к источнику напряжения (идеальный источник напряжения или нулевое сопротивление). Это справедливо для любого вида связи по входу.
2. По I
Rвыхос = Rвых(1+ bk)
ООС по I увеличивает Rвых независимо от вида связи по входу (послед. и парал.)
ООС по I стабилизирует ток на выходе независимо от причин Þ со стороны выхода усилитель приближает к источнику тока (идеальный источник тока, имеющий бесконечное сопротивление).
ПОС по отношению к ООС действует противоположным образом.
