14 Мобильные и стационарные устройства для раздачи кормов крупному рогатому скоту, свинопоголовью и птице

2021-03-09 СтудИзба

15. Мобильные и стационарные устройства для раздачи кормов крупному рогатому скоту, свинопоголовью и птице.

            Мобильными называют устройства имеющие возможность перемещения относительно животноводческих помещений. Они могут вообще выезжать с территории фермы к местам загрузки кормами или для технического обслуживания (КТУ-10А, КУТ-3Б, ИСРК-12) или перемещаться между кормоцехом и кормушками (КС-1,5, РС-5А и др.).

            Стационарными являются устройства, смонтированные внутри помещения и представляющих собой собственно кормушки (РВК-Ф-74, ТРЛ-100Н) или устройства расположенные над кормушками и дозировано их заполняющие при кормлении.

            Мобильные

            Бункера с транспортно-битерными дозирующе-выгрузными устройствами – для КРС (КТУ-10А, РММ-5, КР-Ф-10) (рис. 1а).

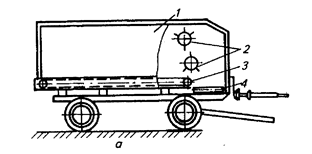

Рис. 1а. КТУ-10А

Описание: рис 2а вопр 15

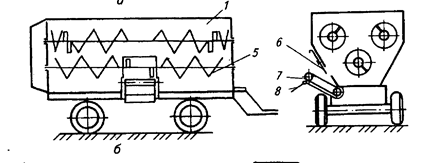

Рис. 1б. РСП-10 или ИСРК-12:
1 – бункер; 2 – блок битеров; 3,4,7 - соответственно продольный, поперечный и выгрузной транспортеры; 5 – шнек-смеситель; 6- заслонки; 8 – направляющий лоток.



Описание: рис

Рекомендуемые файлы

            Бункеры с винтовыми выгрузными устройствами (РСП-10, ИСРК-12 рис. 1б) для КРС. Сюда же относятся раздатчики для свиней с ограниченной мобильностью (от кормоцеха до кормушек).

            Электропитание этих кормораздатчиков осуществляется с помощью гибкого  электрокабеля, подвешенного петлями на тросе или уложенного в лоток.

            Бункера-цистерны с самотечной выгрузкой корма, например, РМК-1,7.

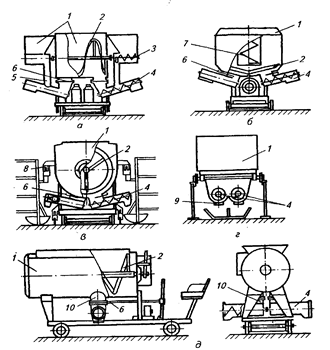

Рис. 2. Схемы раздатчиков кормов:
а – КСП-Ф-0,8А; б – КС-1,5; в – КУС-Ф-2-1; г – КЭС-1,7; д – РС-5А; 1 – бункера; 2 – мешалки; 3 – шнек-питатель; 4 – выгрузные (раздающие) шнеки; 5 – рукав; 6 – заслонки; 7 – шнек-смеситель; 8 – упор; 9 – выгрузное окно; 10 – горловина.
Описание: рис

            Стационарные

            Шнековые (винтовые) кормораздатчики применяются в виде кормушек для скармливания свинопоголовью сухих кормосмесей. Штангово-шайбовые транспортеры (например, РКА-1000) применяют для раздачи сухих или гранулированных кормов свинопоголовью, содержащемуся в секциях или станках. Возвратно-поступательное движение штанги с жестко закрепленными на ней шайбами внутри трубы, перемещает корм от бункеров-накопителей к дозаторам, расположенным под кормушками. По мере заполнения заслонки дозаторов открывают и корм высыпается в кормушки или кормовой стол.

Рекомендация для Вас - 5.11 Интерфейс PC Card (PCMCIA).

            Тросо-шайбовые раздатчики (КШ-0,8) - внутри трубы по замкнутому контуру перемещается трос с закрепленными на нем полимерными шайбами, которые влекут сухой корм к месту выдачи его в кормушки для КРС или птицы.

            В птичниках используются скреперно-пружинные раздатчики аналогичные тросо-шайбовым, имеющим в качестве транспортного органа вращающуюся спираль из проволоки прямоугольного сечения. Здесь же корм сможет раздаваться путем влечения его по желобковым кормушкам комбинированной цепью от бункера-питателя по длине кормушки, расположенной вдоль клеточной батареи.

            Ленточные транспортеры – представляют собой желоба образованные ограждениями, с днищем в виде ленты (ТВК-80Б, РВК-Ф-74) или образованные металлической лентой на роликах – КЛО, КЛК.

            Скребковые кормораздатчики – КРС-Ф-15 представляют собой цепно-скребковый транспортер замкнутого контура, помещенный внутри бетонного углубления-кормушки. Разносит корм по периметру кормушки от места загрузки.

            Платформенные кормораздатчики (РК-50, РКС-3000М) устанавливаются над кормушками и дозировано загружают в них корм по мере передвижения по длине помещения.
