Тактирование МП и синхронизация МП-системы
5. Тактирование МП и синхронизация МП – системы
5.1. Тактирование МП
Каждому синхронному цифровому устройству, а таким является любая МПС, для работы необходим тактовый (временной) сигнал для синхронизации передачи информации между его отдельными блоками и с микропроцессором. Тактирование МПС осуществляется от внешнего генератора тактовых импульсов. Каждый такт (Рис 5.1) образуется парой сигналов тактирования С1 и С2 поступающих от генератора и сдвинутых друг относительно друга на 180°.
Рекомендуем посмотреть лекцию "Файловая система S5FS".

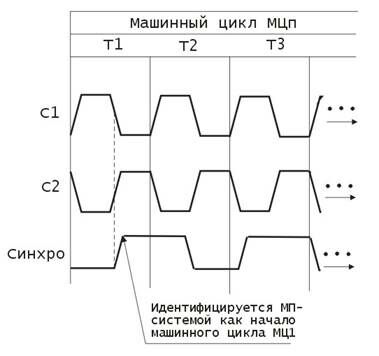

Рис. 5.1. Временные диаграммы тактирующих сигналов
Тактовый сигнал определяет скорость работы внутренних блоков МП, который в свою очередь, посредством выработки в его УУ сигнала «СИНХРО» управляет скоростью и синхронизирует работу остальных составляющих МПС.
Для того чтобы выполнить заданную в программе команду, процессору необходимо произвести отработку одной или нескольких микропрограмм, соответствующих этой команде. Содержимое микропрограммы, определяется составом и последовательностью входящих в нее микрокоманд, состоящих из элементарных функциональных операций (микроопераций). Микрооперация выполняется за один тактовый интервал и приводится в действие управляющими сигналами с БУО устройства управления МП.
Время, необходимое для выполнения команды называют циклом команды (ЦК), он состоит из 1-5 машинных циклов МЦ (в зависимости от количества и сложности микропрограмм). МЦ состоит из З-5 тактовых сигналов.
