Технологическая операция проектирования

     Под технологической операцией проектирования понимается относительно самостоятельный проект процесса проектирования, в котором определены V — вход, W — выход, П — преобразователь, исполняемые при проектировании данной операции средства — S и необходимые для выполнения проектных работ ресурсы R. Таким образом технологическую операцию можно представить векторным картежем вида:

          Т^ОП = { V, W, П, S, R }   ( 1 ) , где

                         V — вектор входной компонент, V  =  {V_i  | i = }

                          W — вектор выходной компонент, W =  {W_j | j = }

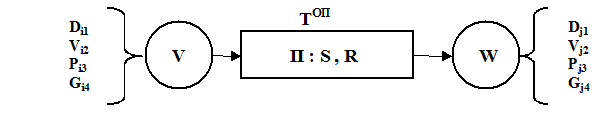

          Технологическая операция может быть представлена схемой вида:

1. D_i1 — документ – описатель фактов, условий, требований и т.д.

Документы делятся на 2 класса:

Рекомендуемые материалы

1.) Конечные (входящие в состав проекта системы и используемые для внедрения или в процессе функционирования системы ).

2.) Промежуточные (используются как входные компоненты другими технологическими операциями проектами).

Состав и структура конечных документов, как правило, регламентируются стандартами и других руководящими методическими материалами.  Некоторые документы могут быть как конечными, так и промежуточными.

2. V — универсум — это полный перечень возможных значений некоторые компонента технологической операции проектирования, либо полный набор знаний о нём.

Универсум делится на две группы:

1.) Проектные, являющиеся результатом процесса проектирования и используемые в создаваемой системе;

2.) Инструментальные, используемые для выполнения проектных работ данной технологической операции.

Примеры инструментальных универсумов:

1.) Универсум по методам проектирования САУ;

2.) Универсум по системам классификации и кодирования технико-экономической информации;

3.) Универсум по современным программным средствам (включая СУБД ).

4.) Универсум по формам документам для различных классов объектов.

3. P — параметр — это характеристика, условия и (или) ограничения на создаваемую систему, задаваемая в явном количественном виде (Например: трудоёмкость выполнения технологической операции, стоимость разработки системы, сроки выполнения этапов и стадий, выбор системы классификации кодирования на основе соответствии V ).

4. G — алгоритм (формы его представления).

          Множество G может быть представлено в следующем виде:

1.) Словесное описание;

2.) Функциональная спецификация алгоритма;

3.) Программная спецификация алгоритма;

4.) Формализованное описание алгоритма (Например: блок-схема ), либо описание на псевдокоде;

5.) Исходный текст программы, объектный код в результате трансляции и выполняемая программа.

5. П — представляет собой некоторую последовательность действий, которую надо выполнить для реализации проектных работ данной технологической операции. П может выполняться на основе методики, либо как результат формализации процесса проектирования в виде алгоритма. Некоторые виды проектных работ могут оказаться принципиально не формализуемыми.   Поэтому П представляется в виде методик или алгоритмов и реализуется в ручную, с участием человека или без человека.

6.

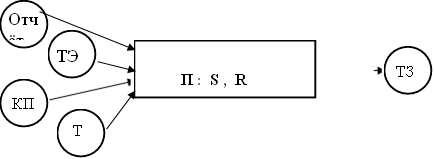

                             Пример технологической операции проектирования:

Разработка технического задания ( ТЗ ) на создание САУ.

ТЭО — Технико-экономическое Задание

КП   — Координационный План совершенствования системы.

Т      — Требования заказчика.

                                      Человеко-машинный преобразователь

                                              Машинный преобразователь

    Для каждого инструментального универсума определяется:

1. Имя идентификатора;

2. Структурная форма каждого элемента:

1.) Наименование элемента в данном V и его код;

2.) Аннотация — краткое описание элемента, включающее цель, функционирование, назначение, области и условия применения;

3.) Описание элемента, т.е. техническая документация элемента;

4.) Описание параметров настройки.

3. Множество значений, т.е. техническая совокупность экземпляров элементов данного V, представляемых в соответствии со структурной формулой.

6.   Ресурсы R — это нормирование значения трудовых, материальных, технических ресурсов, необходимых для выполнения проектных работ данной технологической операции с использованием средств проектирования S.

      Если при реализации конкретной технологической операции потребуются спецы разной квалификации и направления, то трудоёмкость указывают в разделе этих направлений, а именно какие спецы принимают участие в проектировании:

· Системные аналитики

· Постановщики задач

· Программисты

· Спецы по ТО, проектированию ИО и других , включая юристов.

Материальные ресурсы — бумага, различные виды носителей информации;

Технические ресурсы — машинное время.

7.   Средства проектирования S.

         Они могут быть:

· Инструментальные;

· Объектные средства, которым также может быть программно-алгоритмический аппарат ( Например: 1) Пакеты прикладных программ,  2)  документация проектов аналогичных систем ).

Средства S нужны для увеличения производительности и качества выполнения проектных работ.

Технологическая сеть проектирования

       Технологическая сеть проектирования — это одно из средств графического представления технологии создания проекта АСУ.   Реализация всех операций технологической сети позволяет в конечном итоге создать проект системы.  В частном случае, когда все операции проектирования показываются наиболее детально, имеет место каноническая технологическая сеть проектирования.  Эта сеть построена на элементарных технологических операциях проектирования, однако такая сеть из-за большого количества операций и связей между ними является трудоёмкой, сложной и требует для своей реализации значительные ресурсы.

       Справедливо утверждение:  Применение средств проектирования S позволяет путём композиции (объединения) некоторых фрагментов канонической сети построить укрупнённую сеть на основе обобщённых технологических операций.

        Получаемая в результате технологическая сеть, оказывается предпочтительнее с точки зрения производительности и эффективности выполнения проектных работ.

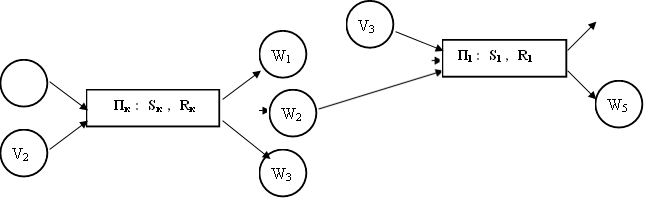

Пусть дан фрагмент исходной техсети, которая состоит из 2-х техопреаций:

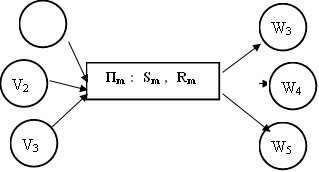

                        Если перейти к обобщённой технологической операции:

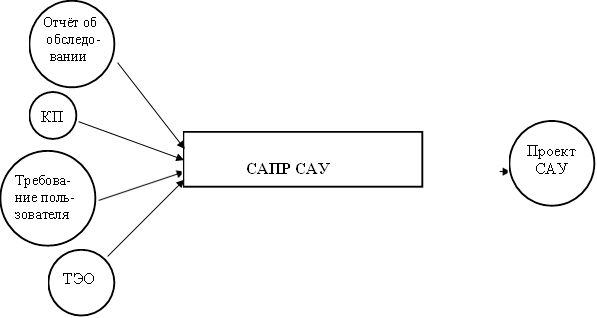

          Если рекурсивно продолжить композицию, то теоретически можно обосновать создание мощной САПР САУ, на входе которой проект САУ.

   ТЭО — Технико-экономическое обследование.

Используя каноническую сеть, можно построить сети, ориентированные на определённый категории спецов (Системные аналитики, постановщики задач, программисты, спецы по ТО, проектированию ИО и других), включая руководителей проекта.

Детализация определённых фрагментов сети должна производиться исходя из выполняемых спецами функций.  Остальные фрагменты могут показываться обобщённо.

     Такое представление процесса проектирования позволяет каждому проектировщику видеть в комплексе весь процесс проектирования, в определённой степени повысить квалификацию и быть готовым к совмещению выполнения проектных работ.

      Например, технологическая сеть проектирования для постановщиков задач должна содержать методики, параметры, универсумы, используемые при проектировании постановок задач.

Лекция "7.2 - Примеры применения уравнения Бернулли" также может быть Вам полезна.

      Технологическая сеть ориентирована на руководителя проекта.   В такой сети представляются операции получения документов техпроекта, рабочей документации, проведения контрольных операций и последовательность выполнения проектных работ, включая внедрение.

                                     Методы проектирования САУ

За период времени (30 лет) существенно изменились взгляды на возможность и область применения ВТ в управлении организационно-экономическими объектами.  Систематически пересматривались исходные концепции, конкретизировались цели, уточнялась терминология, отрабатывались методы проектирования и внедрения.

В 60-е годы основным направлением информатики было развитие языков и систем программирования.

В 70-е годы бурное динамическое развитие СУБД.

В 80-е годы анализ и поиск эффективных методов проектирования САУ.
