Состав персонального компьютера

Общий состав персональных ЭВМ и вычислительных систеМ

2.1. Состав персонального компьютера

Персональный компьютер (ПК) – это единая система, представляющая собой набор сменных компонентов, соединенных между собой стандартными интерфейсами. Компонентом здесь выступает отдельный узел (устройство), выполняющий определенную функцию в составе системы. Интерфейсом называют стандарт присоединения компонентов к системе. Это разъемы, наборы микросхем.

Полное описание набора и характеристик устройств, составляющих данный компьютер, называется конфигурацией ПК.

Существует «минимальная» конфигурация ПК (рис. 2.1), т.е. минимальный набор устройств, без которых работа с ПК становится бессмысленной. Это: системный блок, монитор, клавиатура, мышь.

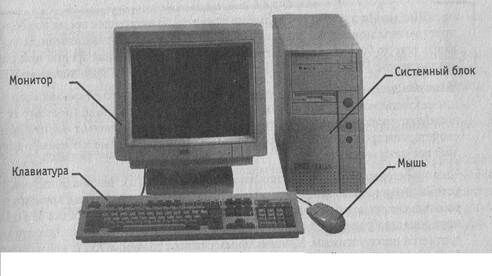

Рис. 2.1. Базовая конфигурация компьютерной системы

Рекомендуемые материалы

В составе системного блока имеются:

ü материнская плата;

ü устройство для чтения лазерных компакт-дисков (CD-ROM);

ü устройство для чтения и записи магнитных дискет;

ü магнитное устройство для чтения и записи большой емкости (более 1 Гбайта) – это жесткий диск (винчестер).

Материнская плата расположена в глубине системного блока. Материнская (системная) плата – важнейший элемент ПК, к которому подключено все то, из чего состоит сам компьютер. Она служит для объединения и организации взаимодействия других компонентов. Это своеобразная база, на основе которой можно получить десятки вариантов различных ЭВМ, приспособленных для выполнения необходимых работ.

Материнская плата представляет собой лист из стеклотекстолита. С одной стороны этого листа находится разводка соединений электронных элементов, а с другой – сами элементы:

ü процессор;

ü оперативная память;

ü постоянная память;

ü кварцевый резонатор тактового генератора;

ü аккумулятор;

ü слоты расширения;

ü разъемы для подключения клавиатуры и блока питания;

ü системная и локальная шины;

ü дополнительные микросхемы.

Типовой персональный компьютер также имеет в своем составе:

ü печатающее устройство для вывода информации на бумажный носитель;

ü сканер для считывания информации с бумажного носителя.

Вам также может быть полезна лекция "14 лекция".

Для российских условий дополнительным оборудованием (во многих странах уже считающимся стандартным) выступают:

ü телевизионный и УКВ тюнер для воспроизведения телевизионных и радио передач;

ü источник бесперебойного питания;

ü дисковод DVD;

ü модем;

ü сетевая карта.
