Лекция 13
1. «ПРОГНОЗИРОВАНИЕ ОБСТАНОВКИ ПРИ АВАРИЯХ НА ПОЖАРОООПАСНЫХ ОБЪЕКТАХ»
2. Оценка возможности возгорания.
Возможность возгорания конструкций и материалов, а также безопасное удаление людей от очага пожара являются главными показателями, характеризующими противопожарную безопасность. Эта безопасность зависит от ряда факторов, основные из которых показаны на рисунке 5.1.
излучение | Конвекция | нагретые газы | искры | токсичные вещества | ||||||||||||||||||||||||
энергетические превращения | Рекомендуемые материалыFREE Вариант 13 - ДЗ №1 - Шум FREE Лекция 3-8 Вариант 13 - ДЗ №2 - АХОВ Вариант 13 - ДЗ - Искусственное освещение Вариант 13 - КР1 - Несчастный случай Вариант 13 - ДЗ - Химия химические реакции | |||||||||||||||||||||||||||
ПОЖАР | ||||||||||||||||||||||||||||
Рисунок 5.1. Основные факторы, воздействующие на окружающую среду при пожаре.
На открытых пожарах главным источником, вызывающим возгорания или оказывающим тепловое воздействие на людей, является излучение факела пламени. Это излучение представляет собой мощный источник тепловой энергии. В ряде случаев температурное воздействие пламени настолько велико, что может прогреть строительные конструкции до критической температуры, после которой нагрузки на эти конструкции приводят к их деформации.
Тепловое воздействие пламени происходит на основе превращения тепла в энергию электромагнитных волн в основном инфракрасного диапазона, которые распространяются в вакууме со скоростью света (300 тыс.км./с). Тела поглощают инфракрасные и световые лучи, превращая их в тепловую энергию. В свою очередь нагретое тело отдает тепло в виде испускаемых в окружающую среду лучей, т.е. часть лучистой энергии отражается телом или проходит сквозь него.
В общем виде воздействие теплового излучения зависит от длины волны, лучеиспускательной интенсивности пламени и поглощательной способности тела. Баланс лучистого теплообмена описывается следующим выражением:
Q=QR +QA +QD ,
где:
Q - лучистая энергия, воздействующая на тело;
QR, QA, QD - отраженная, поглощенная и проходящая сквозь тело лучистая энергия.
Разделив обе части этого выражения на Q получим:
R + A + D = 1 ,
где: R=QR/Q, A=QA/Q, D=QD/Q - коэффициенты, характеризующие отражательную, поглощательную и пропускательную способность тела. Эти коэффициенты зависят от рода тела, его температуры, состояния поверхности и длины волн лучей, воздействующих на него.
При D=1 тело называется абсолютно прозрачным или деатермичным, при R=1 - абсолютно белым или зеркальным, при A=1 - абсолютно черным, т.е. таким, которое поглощает все падающие на него лучи независимо от их направления, спектрального состава и поляризации.
В природе не существует ни абсолютно черного, ни диатермального, ни абсолютно белого тела. Однако эти понятия, особенно понятие абсолютно черного тела, широко используются в инженерных расчетах лучистого теплообмена.
Как твердые, так и жидкие тела поглощают очень тонким слоем почти все тепловое излучение, падающее на их поверхность. Для металлов толщина этого слоя составляет около 1 микрона, для большинства остальных материалов - около 1,3 мм. Поэтому, в первом приближении, можно говорить о поглощающей поверхности облучаемого тела.
Лучистый теплообмен при пожарах представляет собой сложный физический процесс, зависящий от большого числа факторов, характеризующих как сам процесс формирования теплового излучения, так и его воздействие на окружающие тела. Учесть каждый из этих факторов в аналитическом выражении, описывающем процесс теплообмена, не представляется возможным, поэтому при проведении расчетов учитываются только основные из них.
3. Расчетные соотношения для оценки возможности возгорания.
4. Определение плотности теплового потока
Соотношение, составленное для оценки возможности возгорания материала применительно к паре источник излучения - облучаемое тело, основывается на использовании закона Стефана-Больцмана и имеет следующий вид:
, вт/м2 (5_2.1)
где: q – плотность теплового излучения, воздействующего на элементарную площадку на поверхности облучаемого тела, расположенную перпендикулярно направлению этого излучения;
Co- постоянная Стефана - Больцмана (Co = 5,67 вт/(м2 К4) );
eпр- приведенная степень черноты пары источник - материал;
y12- коэффициент, определяющий долю лучистой энергии от полной поверхности излучающего тела, достигающую элементарной площадки на оцениваемом материале (индекс “12” - от первого тела ко второму);
Tи- температура пламени (температура источника) в градусах К;
Tдоп- температура самовоспламенения облучаемого материала (температура допустимая) в градусах К.
Приведенная степень черноты пары источник - материал определяется соотношением:
где: eи- степень черноты факела пламени;
eм- степень черноты облучаемого материала.
Приведенное уравнение справедливо при двух допущениях:
- учитывается только лучистый теплообмен, т.е. конвективным теплообменом пренебрегаем;
- тела, между которыми происходит лучистый теплообмен, разделены непоглощающей средой.
Значения параметров Tи, Tдоп, eи, eм для ряда материалов приведены в Приложении.
Вычисляемое на основе закона Стефана-Больцмана значение плотности теплового потока, используемое для оценки безопасных расстояний, существенно зависит от продолжительности воздействия. Минимально необходимое для возгорания материала, из которого состоит облучаемое тело, тепловое излучение, воздействующее на это тело в течении определенного времени, называется критическим тепловым излучением.
В таблице П1 Приложения приведены значения qкр для различных материалов при продолжительности воздействия 3, 5 и 15 минут.
При кратковременном воздействии, характерном, например, для светового излучения ядерного взрыва (в среднем от 2 до 10 сек), значения qкр возрастают в 5-6 раз по сравнению со значениями при воздействии в течение 3 минут.
Плотность теплового потока на расстоянии R от эпицентра ядерного взрыва может быть определена с использованием формулы для светового импульса:
, ( Кдж* сек / м2 =Квт /м2 )
где t(q) - время свечения светящейся области как функция тротилового
эквивалента q.
5.
6. Учет взаимного размещения факела пламени и облучаемого тела.
Взаимное размещение факела пламени и облучаемого тела учитывается с помощью коэффициента y12. Значение этого коэффициента зависит от формы и размеров факела пламени, а также от расположения облучаемой элементарной площадки по отношению к факелу пламени. Пламя имеет довольно сложную, изменяющуюся во времени форму, и вообще говоря, может быть аппроксимировано шаром (например при горении облака газовоздушной смеси), конусом (например при горении нефтепродуктов в открытой емкости) или цилиндром (при большинстве пожаров).
В практических расчетах факел пламени условно заменяется прямоугольной площадкой.
Для удобства расчетов прямоугольный факел пламени в свою очередь делится на несколько прямоугольников (чаще одинаковых с размерами a x b) , а исследуемая точка возгорания выбирается на расстоянии r на нормали к одной из вершин прямоугольника с размерами a x b . (См. схемы на рис.5.2.). В этом случае сначала рассчитывается промежуточная величина Y’12 = Y(a,b,r), а затем величина Y12 .
Облучаемая элементарная площадка расположена на расстоянии r по нормали от одного из углов прямоугольника с размерами a и b.

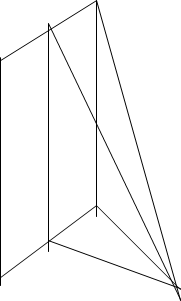

Рисунок 5.2. Расчетная схема для определения значения y‘12 .
Значение y12, соответствующее каждой из схем, может быть определено по формулам:
- в случае, когда элементарная площадка расположена напротив
геометрического центра излучающей поверхности, или
- в случае, когда элементарная площадка расположена на уровне
нижней кромки излучающей поверхности.

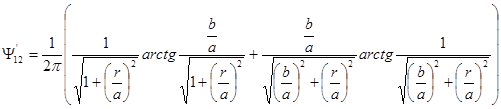

Значение величины Y’12 рассчитывается по формулам телесного угла с использованием формул:
, или
Значения Y’12 приведены в таблице 5.2.1.
При решении задач можно пользоваться либо таблицей, либо построенными на ее основе графиками.
Таблица 5.2.1.
Значения величины (10000 Y’12) в зависимости от r/a и b/a .
b/a | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
r/a | |||||||||||||||
1 | 1197 | 1500 | 1689 | 1829 | 1934 | 2012 | 2073 | 2121 | 2160 | 2192 | 2218 | 2241 | 2260 | 2277 | 2291 |
2 | 589 | 906 | 1098 | 1247 | 1375 | 1485 | 1579 | 1661 | 1731 | 1792 | 1844 | 1890 | 1931 | 1966 | 1998 |
3 | 309 | 536 | 691 | 810 | 912 | 1006 | 1093 | 1174 | 1250 | 1320 | 1384 | 1444 | 1498 | 1548 | 1595 |
4 | 185 | 339 | 456 | 549 | 626 | 696 | 762 | 825 | 886 | 944 | 1001 | 1055 | 1107 | 1157 | 1205 |
5 | 121 | 229 | 318 | 391 | 452 | 505 | 555 | 602 | 647 | 692 | 736 | 779 | 821 | 862 | 903 |
6 | 86 | 164 | 233 | 290 | 340 | 383 | 422 | 458 | 493 | 527 | 560 | 593 | 626 | 658 | 690 |
7 | 63 | 123 | 177 | 223 | 264 | 299 | 331 | 361 | 389 | 415 | 441 | 467 | 492 | 517 | 542 |
8 | 49 | 95 | 138 | 176 | 210 | 240 | 267 | 292 | 315 | 337 | 358 | 378 | 398 | 418 | 438 |
9 | 39 | 76 | 111 | 143 | 171 | 197 | 220 | 241 | 261 | 279 | 297 | 314 | 330 | 347 | 363 |
10 | 31 | 62 | 91 | 118 | 142 | 164 | 184 | 202 | 219 | 235 | 250 | 265 | 279 | 292 | 306 |
11 | 26 | 51 | 76 | 98 | 119 | 139 | 156 | 172 | 187 | 201 | 214 | 227 | 239 | 251 | 262 |
12 | 22 | 43 | 64 | 84 | 102 | 119 | 134 | 149 | 162 | 174 | 186 | 197 | 208 | 218 | 228 |
13 | 19 | 37 | 55 | 72 | 88 | 103 | 116 | 129 | 141 | 152 | 163 | 173 | 182 | 191 | 200 |
14 | 16 | 32 | 47 | 62 | 76 | 89 | 102 | 113 | 124 | 134 | 144 | 153 | 161 | 169 | 177 |
15 | 14 | 28 | 41 | 55 | 67 | 79 | 90 | 100 | 110 | 119 | 128 | 136 | 144 | 151 | 158 |
16 | 12 | 25 | 37 | 48 | 59 | 70 | 80 | 89 | 98 | 106 | 114 | 122 | 129 | 136 | 142 |
17 | 11 | 22 | 32 | 43 | 53 | 62 | 71 | 80 | 88 | 96 | 103 | 110 | 116 | 123 | 128 |
18 | 10 | 19 | 29 | 38 | 47 | 56 | 64 | 72 | 79 | 86 | 93 | 99 | 105 | 111 | 117 |
19 | 9 | 18 | 26 | 34 | 43 | 50 | 58 | 65 | 72 | 78 | 85 | 90 | 96 | 101 | 107 |
20 | 8 | 16 | 24 | 31 | 39 | 46 | 53 | 59 | 65 | 71 | 77 | 83 | 88 | 93 | 98 |
7. Определение размеров факела пламени
Правила определения размеров прямоугольной площадки, условно заменяющей пламя, зависят от типа горящего объекта. Рассмотрим некоторые из них.
1. Горящие здания.
1а.Пожар в зданиях из несгораемых материалов.
Площадь пламени равна удвоенной площади оконных проемов, причем высота пламени соответствует удвоенной высоте окна, а размеры простенков между окнами не учитываются.
1б.Пожар в здании из несгораемых материалов с крышей из сгораемых материалов.
Площадь пламени равна удвоенной площади оконных проемов плюс площадь проекции ската крыши на вертикаль.
1в.Горит здание из сгораемых материалов.
Высота пламени принимается равной высоте здания до конька крыши. Длина пламени определяется как произведение скорости распространения пламени, равной 1 м./мин., на время до начала тушения. Это время условно принимается равным 15 мин. (Полученная в результате длина пламени не должна превышать длину здания).
2. Резервуары с легковоспламеняющимися и горючими жидкостями.
Пламя в этом случае представляется в форме конуса с диаметром основания, равным диаметру резервуара, и высотой, равной
1,4 диаметра - для ЛВЖ и
1,2 диаметра - для ГЖ.
При условной замене конуса прямоугольником основание этого прямоугольника принимается равным диаметру резервуара, а высота
- 0,7 диаметра - для ЛВЖ и
- 0,6 диаметра - для ГЖ.
3.Пожар на производственной установке, расположенной на открытом воздухе и огражденной обваловкой.
Длина пламени принимается равной диаметру обваловки, а высота - 10 м.
4.Горит штабель пиломатериалов.
Высота пламени принимается равной удвоенной высоте штабеля. Длина пламени определяется как произведение скорости его распространения на время до начала тушения пожара. Это время принимается равным 10 мин. при наличии средств пожаротушения и 30 мин. при их отсутствии. Полученная в результате длина пламени не должна превышать длину штабеля.
Замечание! Размеры прямоугольника, условно заменяющей факел пламени, при подстановке в выражение для y‘12 или при пользовании графиками обозначаются :
a - меньший из размеров, b - больший из размеров.
Рекомендуемые контрольные вопросы
1. Оценка возможности возгорания.
2. Основные факторы, воздействующие на окружающую среду при пожаре.
3. Расчетные соотношения для оценки возможности возгорания.
4. Определение плотности теплового потока.Допущения при выводе уравнения лучистого теплообмена. Учет взаимного размещения факела пламени и облучаемого тела.
5. Определение размеров факела пламени.
6. Соотношения для основных случаев возгорания.
Литература
1. “Аварии и катастрофы. Предупреждение и ликвидация последствий.”, М., АСВ 1995г.
2. Абдурагимов И.М. Физико-химические основы развития и тушения пожаров, М.1980г.
Приложение.
Таблицы, используемые при расчетах.
Таблица П1. Значения критической плотности теплового потока, qкр , вт/м2
М а т е р и а л ы | qкр, при продолжительности облучения, мин | ||
3 мин | 5 мин | 15 мин | |
Древесина с шероховатой поверхностью Древесина, окрашенная Торф брикетный Торф кусковой Хлопок-волокно Картон серый Стеклопластик Резина Горючие газы и огнеопасные жидкости с температурой самовоспламенения oC ( K ) 250 (523) 300 (573) 350 (623) 400 (673) >= 500 (>=773) | 20600 26700 31500 16600 11000 18000 19400 22600 7800 11200 15600 20800 - | 17500 23300 24500 14300 9700 15200 18600 19200 7290 10300 14200 19000 - | 12900 17500 13300 9800 7500 10800 15300 14800 5950 8100 11000 14800 28000 |
Допустимая плотность облучения человека без средств спец.защиты в течение длительного времени,qдоп Кратковременно в течение 20 сек, с возможными тяжелыми последствиями | 1050 4000 |
Таблица П2. Температура самовоспламенения некоторых веществ и материалов (Tдоп)
М а т е р и а л ы | Температура самовосплам.,oK |
Ацетон Бензин,керосин Дизельное топливо Нефть Мазут Этиловый спирт Древесина сосновая Войлок строительный Торф кусковой и брикетный Картон серый Хлопок-волокно | 883 523 573 653 573 738 568 643 498 700 478 |
Допустимая температура на теле человека | 313 (40 ОC) |
Таблица П3. Средние температуры поверхности пламени (Tи)
Г о р ю ч и й м а т е р и а л | Температура пламени, oK |
Торф,мазут Древесина,нефть,керосин,дизельное топливо Каменный уголь,каучук,бензин Антрацит,сера Горючие газы | 1273 1373 1473 1573 1773 |
Таблица П4. Степень черноты факела пламени (eи)
М а т е р и а л ы | Степень черноты |
Каменный уголь, древесина, торф Мазут, нефть Бензин, керосин, дизельное топливо | 0,7 0,85 0,98 |
Таблица П5. Степень черноты различных материалов (eм)
М а т е р и а л ы | Степень черноты |
Сталь листовая Сталь окисленная Медь окисленная Резина твердая Резина мягкая Дерево строганое, картон, торф Толь кровельный Эмаль белая, приплавленная к железу Каменный уголь | 0,6 0,8 0,56 0,95 0,86 Ещё посмотрите лекцию "7 - Дифференциация тела растения" по этой теме. 0,9 0,93 0,9 0,8 |
Кожа человека | 0,95 |
