Основы локальных вычислительных сетей

В настоящее время на предприятиях и в учреждениях нашли широкое применение ЛВС, основное назначение которых обеспечить доступ к общесетевым (информационным, программным и аппаратным) ресурсам. Кроме того, ЛВС позволяют сотрудникам предприятий оперативно обмениваться друг с другом информацией.

ЛВС применяются для решения таких проблемы как:

  Распределение данных. Данные в локальной сети хранятся на центральном ПК и могут быть доступны на рабочих станциях. В связи с этим не надо на каждом рабочем месте иметь накопители для хранения одной и той же информации;

  Распределение ресурсов. Периферийные устройства могут быть доступны для всех пользователей ЛВС. Такими устройствами могут быть, например, сканер или лазерный принтер;

  Распределение программ. Все пользователи ЛВС могут совместно иметь доступ к программам, которые были централизованно установлены на одном из компьютеров.
Локальная вычислительная сеть (ЛВС) представляет собой соединение нескольких ПК с помощью соответствующего аппаратного и программного обеспечения. В локальных сетях скорость передачи данных высока, протоколы в сравнении с протоколами глобальных сетей относительно просты, отсутствует избыточность каналов связи.

Локальные сети в зависимости от административных взаимоотношений между ЭВМ разделяются на:

  иерархические или централизованные;

  одноранговые.

Рекомендуемые материалы

Локальные сети в зависимости от физических и логических взаимоотношений между ЭВМ отличаются архитектурой (Ethernet, Token Ring, FDDI и т.д.) и топологией (шинная, кольцевая, звезда и т.д.).

В локальных сетях реализуется технология «клиент – сервер». Сервер – это объект (компьютер или программа) который предоставляет сервисные услуги, а клиент – это объект (компьютер или программа), который запрашивает сервер предоставить эти услуги.

В одноранговых сетях сервер может быть одновременно и клиентом, т.е. использовать ресурсы другого ПК или того же ПК, которому он сам предоставляет ресурсы.

Сервер в иерархических сетях может быть клиентом только сервера более высокого уровня иерархии. Иерархические сети называются сетями с выделенным сервером. Компьютеры, составляющие локальную сеть, принято называть узлами. Каждый узел может представлять собой сервер или рабочую станцию.

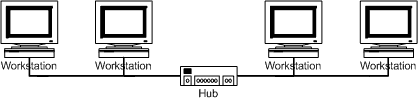

Одноранговая (одноуровневая) локальная сеть

Одноранговая сеть – это сеть равноправных компьютеров (рабочих станций), каждый из которых имеет уникальное имя и пароль для входа в компьютер. Одноранговая сеть не имеют центрального ПК.

В одноранговой сети каждая рабочая станция может разделить все ее ресурсов с другими рабочими станциями сети. Рабочая станция может разделить часть ресурсов, а может вообще не предоставлять никаких ресурсов другим станциям. Например, некоторые аппаратные средства (сканеры, принтеры винчестеры, приводы CD-ROM, и др.), подключенные к отдельным ПК, используются совместно на всех рабочих местах.

Каждый пользователь одноранговой сети является администратором на своем ПК. Одноранговые сети применяются для объединения в сеть небольшого числа компьютеров – не более 10-15. Одноранговые сети могут быть организованы, например, с помощью операционной системы Windows 95, 98, 2000, Windows XP и другими ОС.

Для доступа к ресурсам рабочих станций в одноранговой сети необходимо войти в папку сетевое окружение, дважды щелкнув на пиктограмме Сетевое окружение и выбрать команду Отобразить компьютеры рабочей группы. После этого на экране будут отображены компьютеры, которые входят в одноранговую сеть, щелкая мышью на пиктограммах компьютеров можно открыть логические диски и папки с общесетевыми ресурсами.

Каждая рабочая станция может выполнять функции, как клиента, так и сервера, т.е. предоставлять ресурсы другим рабочим станциям и использовать ресурсы других рабочих станций.

Одноранговые сети могут быть организованы на базе всех современных 32-разрядных операционных систем – Windows 95/98, Windows 2000, Windows XP, Windows VISTA. Для эффективной работы в одноранговой сети количество рабочих станций не должно быть более 10.

Достоинства одноранговой ЛВС:

  низкая стоимость;

  высокая надежность.

Недостатки:

  работа ЛВС эффективна только при количестве одновременно работающих станций не более 10;

  слабая защита информации;

  сложность обновления и изменения ПО рабочих станций.

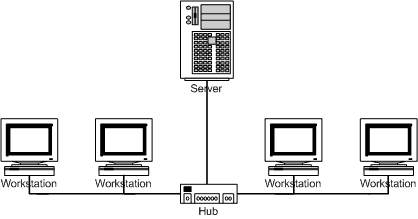

Иерархические (многоуровневые) локальные сети

Иерархические локальные сети – локальные сети, в которых имеется один или несколько специальных компьютеров – серверов, на которых хранится информация, совместно используемая различными пользователями. Иерархические локальные сети – это, как правило, ЛВС с выделенным сервером, но существуют сети и с невыделенным сервером. В сетях с невыделенным сервером функции рабочей станции и сервера совмещены. Рабочие станции, входящие в иерархическую сеть, могут одновременно организовать между собой одноранговую локальную сеть.

Выделенные серверы обычно представляют собой высокопроизводительные компьютеры, с винчестерами большой емкости. На сервере устанавливается сетевая операционная система, к нему подключаются все внешние устройства (принтеры, сканеры, жесткие диски, модемы и т.д.). Предоставление ресурсов сервера в иерархической сети производится на уровне пользователей.

Каждый пользователь должен быть зарегистрирован администратором сети под уникальным именем (логином) и пользователи должны назначить себе пароль, под которым будут входить в ПК и сеть. Кроме того, при регистрации пользователей администратор сети выделяет им необходимые ресурсы на сервере и права доступа к ним.

Программное обеспечение, управляющее работой ЛВС с централизованным управлением, состоит из двух частей:

  сетевой операционной системы, устанавливаемой на сервере;

  программного обеспечения на рабочей станции, представляющего набор программ, работающих под управлением операционной системы, которая установлена на рабочей станции. При этом на разных рабочих станциях в одной сети могут быть установлены различные операционные системы.
В больших иерархических ЛВС в качестве сетевых ОС используются UNIX и LINUX, которые являются более надежными. Для сетей среднего масштаба наиболее популярной сетевой ОС является Windows 2003 Server.

Компьютеры, с которых осуществляется доступ к информации на сервере, называются рабочими станциями, или клиентами. На них устанавливается автономная операционная система и клиентская часть сетевой операционной системы. В локальные операционные системы Windows 95, 98, 2000, Windows XP включена клиентская часть таких сетевых операционных систем как: Windows NT Server, Windows 2003 Server.

В зависимости от способов использования сервера в иерархических ЛВС различают серверы следующих типов.

Файловый сервер. В этом случае на сервере находятся совместно обрабатываемые файлы и совместно используемые программы.

Сервер баз данных. На сервере размещается сетевая база данных. База данных на сервере может пополняться с различных рабочих станций и выдавать информацию по запросам с рабочих станций.

Сервер доступа – выделенный компьютер в локальной сети для выполнения удаленной обработки заданий. Сервер выполняет задание, полученное с удаленной рабочей станции, и результаты направляет на удаленную рабочую станцию. Другими словами сервер предназначен для удаленного доступа (например, с мобильного ПК) к ресурсам локальной сети.

Сервер - печати. К компьютеру небольшой мощности подключается достаточно производительный принтер, на котором может быть распечатана информация сразу с нескольких рабочих станций. Программное обеспечение организует очередь заданий на печать.

Почтовый сервер. На сервере хранится информация, отправляемая и получаемая как по локальной сети, так и извне по модему. Пользователь может просмотреть поступившую на его имя информацию или отправить через почтовый сервер свою информацию.

Достоинства:

Вместе с этой лекцией читают "Типовая структура интерфейса".

  выше скорость обработки данных;

  обладает надежной системой защиты информации и обеспечения секретности;

  проще в управлении по сравнению с одноранговыми сетями.

  Недостатки:

  сеть дороже из-за выделенного сервера;

  менее гибкая по сравнению с равноправной сетью.
