Магистрально-модульный принцип построения
3.8 Магистрально-модульный принцип построения компьютера
Персональный компьютер (ПК) состоит из отдельных модулей, объединяемых посредством системной магистрали (шины). Такой принцип организации архитектуры называется магистрально-модульным.

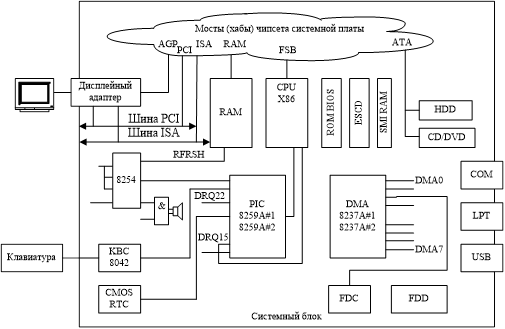

Структурная схема современного IBM PC-совместимого компьютера приведена на рисунке 3.13. Ядром компьютера является процессор (CPU), один или несколько, ОЗУ (RAM), ПЗУ с BIOS (ROM BIOS) и интерфейсные средства, связывающие их между собой и с остальными компонентами. На рисунке изображены лишь логические связи между этими устройствами.
Рисунок 3.13 - Структурная схема компьютера
Любой PC-совместимый компьютер имеет следующие черты:
- процессор, программно совместимый с семейством x86 фирмы Intel;
- специфическая система распределения пространства адресов памяти;
Люди также интересуются этой лекцией: 13.2. Распределение скоростей в щелевом зазоре.

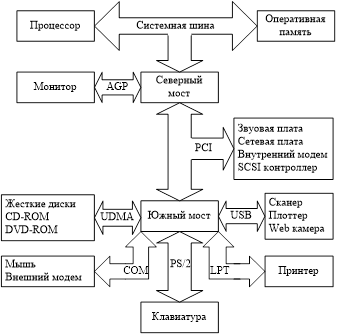

Для согласования быстродействия на системной плате устанавливаются специальные микросхемы (чипсеты), включающие в себя контроллер оперативной памяти (северный мост) и контроллер периферийных устройств (южный мост) (рисунок 3.14).
Северный мост обеспечивает обмен информацией между процессором и оперативной памятью по системной шине. К северному мосту подключается шина PCI (Peripherial Component Interconnect bus - шина взаимодействия периферийных устройств), которая обеспечивает обмен информацией с контроллерами периферийных устройств.
Рисунок 3.14 - Архитектура персональных компьютеров
Южный мост обеспечивает обмен информацией между северным мостом и портами для подключения периферийного оборудования.
