3.6 Посроения ПЭВМ на основе многомагистральной структуре
В больших компьютерах (IBM-360/370, ЕС ЭВМ), работающих в мультипрограммном режиме и имеющих мощный процессор, большой емкости ОЗУ и много разнообразных ПУ, используется многомагистральная структура с выделенными каналами ввода-вывода и каскадно-магистральным подключением ПУ (рисунок 3.11).
Большие ЭВМ имеют иерархическую структуру, в которой выделяется четыре уровня устройств, причем каждый уровень находится в отношении подчинения более высокому уровню.

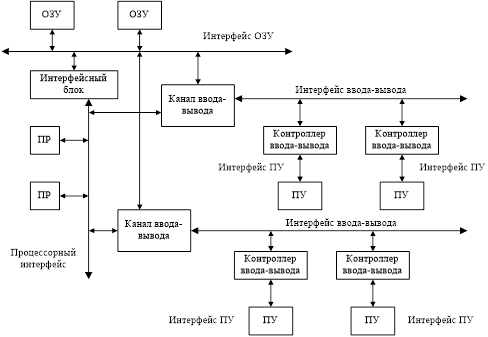

Рисунок 3.11 - Многомагистральная структура с выделенными каналами
Обратите внимание на лекцию "12 - Распространение возбуждения в клетках".
ввода-вывода и каскадно-магистральным подключением ПУ
На первом (верхнем) уровне располагаются центральный процессор и ОЗУ.
Устройства второго и третьего уровней – каналы ввода-вывода и устройства управления периферийными устройствами. Они предназначены для подключения периферийных устройств к центральным и управления вводом-выводом информации. КВВ делятся на мультиплексные (для подключения периферийных устройств с ограниченным быстродействием) и селекторные (для быстродействующих периферийных устройств) каналы.
Устройства третьего уровня, называемые контроллерами, производят управление работой периферийных устройств по командам и обеспечивают их стандартное сопряжение в соответствии с требованиями интерфейса ввода-вывода.
На четвертом уровне расположены периферийные устройства, являющиеся для ПЭВМ источниками и приемниками информации.
Устройства соседних уровней в иерархической структуре связаны между собой через стандартные сопряжения – интерфейсы.
