3.2 Система ввода-вывода

Задача системы ввода-вывода (СВВ) состоит в организации и управлении процессом передачи информации от периферийного устройства (ПУ) в оперативную память (ОП) машины при вводе и в обратном направлении при выводе (операции ввода-вывода).

Любое  ПУ  представляет собой генератор (или потребитель) данных (ГенД), который запускается в работу сигналами  от управляющих компонентов СВВ и  сообщает ей о своем состоянии сигналами «Состояние» (рисунок 3.3).

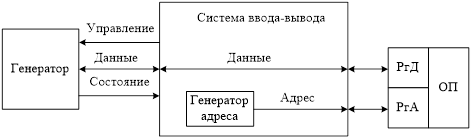

Рисунок 3.3 – Схема системы ввода-вывода

Основные функции СВВ:

Вместе с этой лекцией читают "1.4. Растеризация".

- преобразование блоков  (форматов) информации, принимаемых  от ПУ при вводе, в форматы центрального процессора (ЦП) и ОП, обратное преобразование - при выводе;

- определение места в ОП, где должен быть размещен сформированный машинный блок при вводе или откуда должен быть выбран  при выводе, т.е. формирование  текущего  адреса ОП;

- формирование управляющих сигналов для работы  ПУ в различных режимах, задание типа выполняемой операции и т.д.;

- получение и обработка сигналов,  характеризующих состояние ПУ, возможность выполнения им каких либо действий;

- получение приказов от ЦП на выполнение операций ввода-вывода, формирование сообщений о состоянии СВВ;

- синхронизация процессов ЦУ и ПУ.
