3 Основные принципы организации ЭВМ
Состав устройств ПЭВМ, их основные связи и выполняемые функции определяет обобщенная структурная схема ЭВМ (рисунок 3.1).
Рисунок 3.1 – Обобщенная структурная схема ПЭВМ
Все связи между устройствами делятся на информационные и управляющие информационные связи.
3.1 Принципы организации передачи информации
Для минимизации загрузки процессора при выполнении процессов ввода-вывода функции управления распределяются на несколько устройств: процессор, главный контроллер (канал) ввода-вывода, контроллер ПУ и блок управления ПУ.
Функциональная схема передачи информации в компьютере показана на рисункке 3.2.
Рекомендация для Вас - Химическая классификация нейромедиаторов.

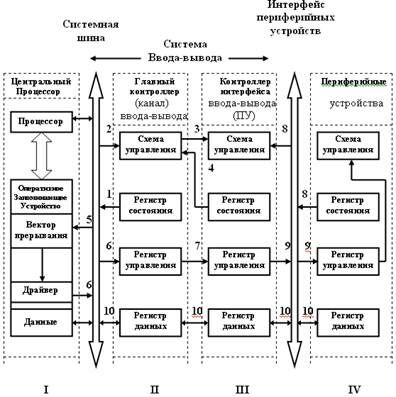

Рисунок 3.2 - Функциональная схема организации передачи
информации в компьютере
Операцию ввода-вывода начинает процессор, выдавая в главный контроллер ввода-вывода соответствующую команду (2). Предварительно, с помощью слова состояния канала, процессор должен убедиться, что он готов к работе (1).
Канал приступает к управлению вводом-выводом с помощью специальной программы канала. После чего процессор отключается от процесса ввода-вывода и функции управления принимает на себя канал.
Канал, после анализа слова состояния (4) соответствующего контроллера о его готовности, передает ему управляющий приказ (команду канала) (6,7) и может переходить к работе с контроллером другого ПУ. Далее контроллер ПУ управляет вводом-выводом, формирует и передает в блок управления ПУ необходимый управляющий код (сигнал) (8,9), получив который ПУ преступает к процессу передачи данных (10).
