Вариант 7 - ДЗ № 1 - Эскиз 4 (2021г)

-15%

Описание

Зачтено на максимальный балл

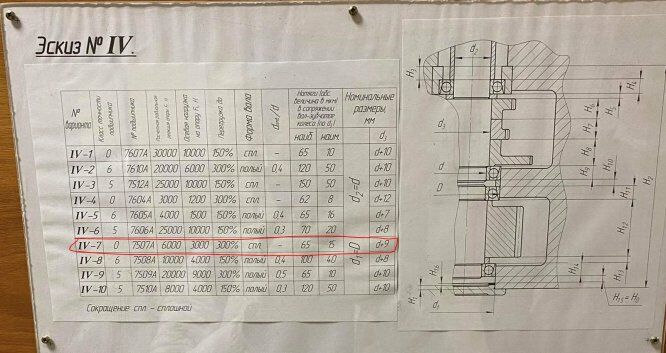

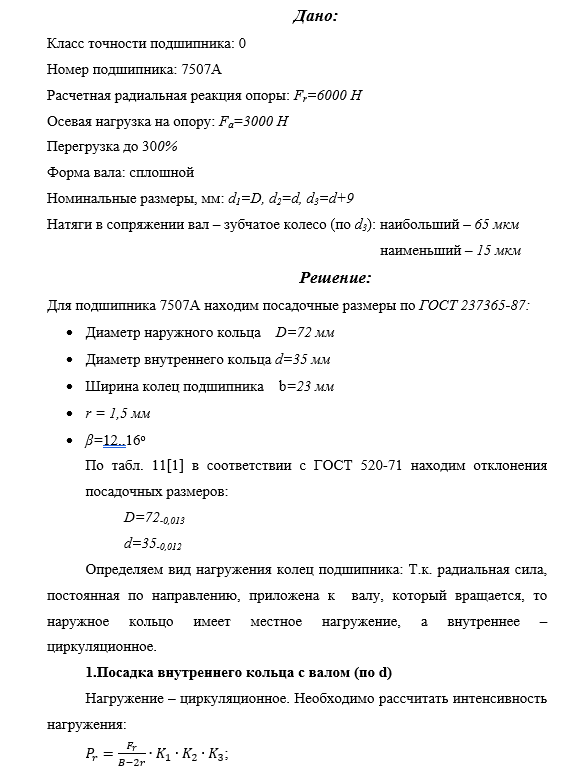

Дано:

Класс точности подшипника: 0

Номер подшипника:  7507А

Расчетная радиальная реакция опоры: Fr=6000 H

Осевая нагрузка на опору: Fa=3000 H

Перегрузка до 300%

Форма вала: сплошной

Номинальные размеры,  мм: d1=Dd2=dd3=d+9

Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 65 мкм

                                                                                          наименьший – 15 мкм






Файлы условия, демо

Картинка-подпись Love you 3000❤ Регистрируйся по моей ссылке https://studizba.com/l/LOVEYOU3000 или используй промокод LOVEYOU3000 в настройках своего профиля и получай сразу же 450 БАЛЛОВ на счет, которые потом можешь использовать для покупки файлов

Список файлов в архиве

  • Вариант 7 - Домашнее задание №1 - Эскиз 4.docx 452,23 Kb

Комментарии

Сделан по тому же шаблону, что и все варианты этого автора. Везде одинаковые чертежи. Не все надписи по ГОСТу. Некоторые поля допусков некорректно начерчены (-13 почему то ниже - 15). В некоторых местах разница квалитетов более 2 (и нет, речь не про крышку, а про вал и втулку). Сдать лайтовому преподу на отвали пойдёт, но для хороших баллов это надо допиливать.
