Курсовая работа: Проектирование железобетонных конструкций одноэтажного промышленного здания

Исходные данные для проектирования:

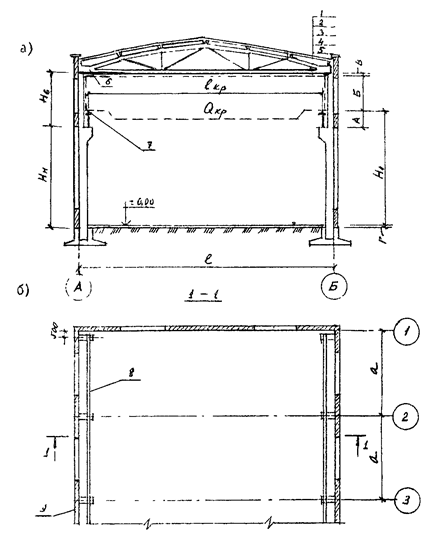

1. Схема несущей конструкции покрытия: двухскатная полигональная ферма.
2. Пролет здания: 18 метров.
3. Продольный шаг колонн: 12 метров.
4. Плиты покрытия: предварительно напряжённые железобетонные ребристые плиты размерами 3х12 метров с шагом колонн 12 м.
5. Класс бетона для железобетонных конструкций без предварительного напряжения: B15 (М200).
6. Класс бетона для преднапряжённых конструкций: B40 (М500).
7. Грузоподъёмность мостового электрического крана: 20 тонн.
8. Расстояние от уровня чистого пола до верха рельса подкранового пути: 8 метров.
9. Нормативная снеговая нагрузка на горизонтальную поверхность земли: 1200 Н/м².
10. Ветровое давление: 350 Н/м².
11. Расчётное сопротивление грунта основания: 0,32 МПа.

При выборе класса арматуры для преднапряжённых и ненапряжённых железобетонных конструкций следует ориентироваться на нормы СП 63.13330.2018 «Бетонные и железобетонные конструкции». Армирование предполагается осуществлять с использованием сварных каркасов и сеток. Для фундамента принято использовать бетон класса В12,5. Длина здания составляет семь пролётов колонн (7а).
Оглавление
1... Задание на курсовой проект. 3
2. Компоновка поперечной рамы. 6
2.1. Общие данные. 6
2.2. Определение нагрузок на раму. 7
2.2.1. Постоянные нагрузки. 7
2.2.2. Временные нагрузки. 8
3. Статический расчет поперечной рамы. 11
3.1.Определение усилий в колоннах рамы.. 11
3.1.1.Усилия от постоянной нагрузки. 12
3.1.2.Усилия от снеговой нагрузки: 13
3.1.3.Усилия от вертикальной крановой нагрузки. 14
3.1.4.Усилия от поперечного торможения кранов. 15
3.1.5.Усилия от ветровой нагрузки. 17
3.2. Эпюры моментов в колонне от различных нагрузок. 18
3.3. Расчетные усилия в левой колонне и их сочетание. 18
4.Расчет и конструирование колонны и фундамента. 20
4.1.Расчет и конструирование колонны.. 20
4.1.1.Данные для расчета сечений. 20
4.1.2.Расчет арматуры в надкрановой части колонны на уровне верха консоли 20
4.1.3.Расчет арматуры в подкрановой части колонны на уровне заделки в фундамент (сечение IV-IV). 24
4.2 Расчет фундамента под крайнюю колонну. 28
4.2.1.Данные для проектирования. 28
4.2.2.Определение нагрузок и усилий. 28
4.2.3.Определение размеров подошвы фундамента. 29
4.2.4. Проверка давлений под подошвой фундамента. 30
4.2.5.Определение конфигурации фундамента. 30
4.2.6.Проверка высоты нижней ступени. 32
4.2.7.Подбор арматуры подошвы.. 33
4.2.8.Подбор арматуры в направлении длинной стороны подошвы. 34
4.2.9.Подбор арматуры в направлении короткой стороны. 35
5. Расчет предварительно напряженной фермы. 37
5.1. Определение нагрузок на ферму. 40
5.2 Усилия элементах фермы от единичных загружений. 41
5.3 Проектирование сечений элементов фермы.. 41
5.3.1.Нижний растянутый пояс. 41
5.3.2.Расчет нижнего пояса на трещиностойкость. 42
5.3.3.Расчет нижнего пояса на трещиностойкость. 45
5.3.4.Верхний сжатый пояс. 48
5.3.5.Растянутый раскос. 50
5.3.6.Сжатый раскос Р2. 50
Список использованной литературы.. 52
