Курсовая работа: Оптимизация режима ЭЭС методами нелинейного программирования

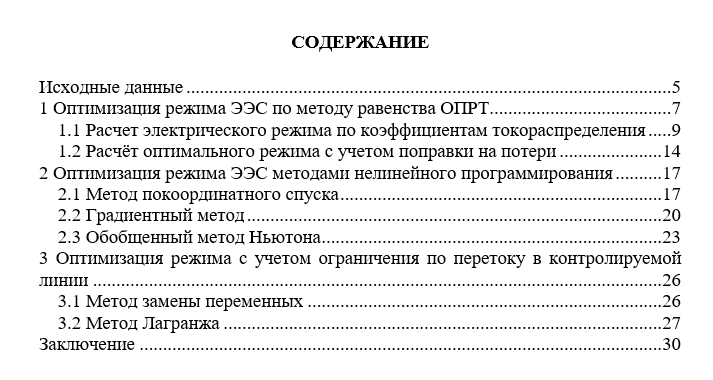

СОДЕРЖАНИЕ РАБОТЫ

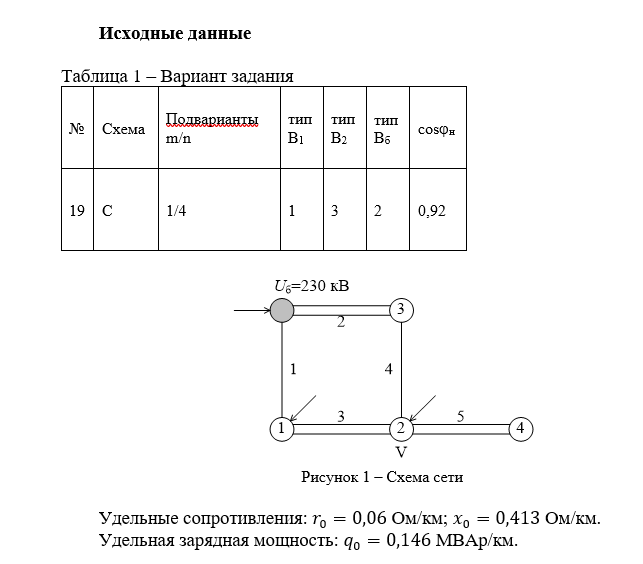

1. Формирование исходных данных

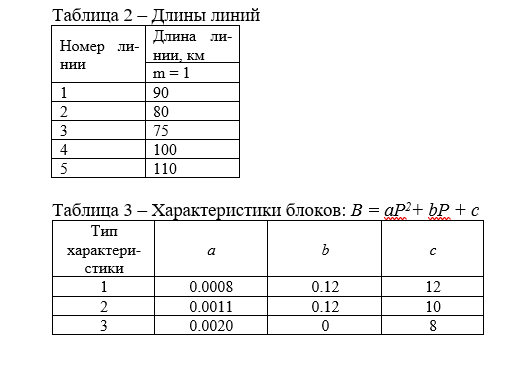

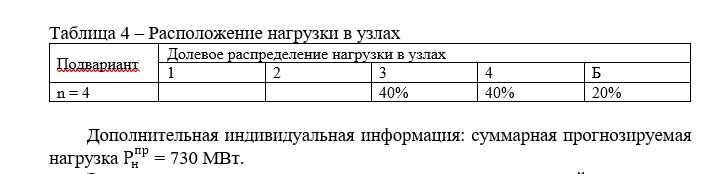

Исходные данные формируются на основании номера варианта и ниже представленных таблиц, включая дополнительную индивидуальную информацию.

1. Оптимизация режима ЭЭС по методу равенства ОПРТ

1. Принять планируемую мощность без учета потерь мощности и распределить её между генераторами (т.е. найти , , ) по критерию равенства относительных приростов расхода топлива аналитическим методом.
2. Сделать приближённый расчёт электрического режима, используя коэффициенты токораспределения. Определить величину потерь мощности и добавить её к мощности нагрузки , что позволяет найти уточнённое значение планируемой к распределению генерируемой мощности Р_г^пл.
Потери мощности в линиях вычислять через полные токи линий.
3. Распределить полученную мощность Р_г^пл между генераторами аналитически и найти , , .
4. Рассчитать оптимальный режим ( , , ) с учетом поправки на потери ( ). В упрощенной постановке расчёта электрического режима допустимо частные производные найти методом конечных приращений.
Для этого последовательно сделать приращение 10 МВт на 1-м и 2-м генераторах (сбрасывая небаланс на балансирующий генератор) и определить через расчёт режима прирост потерь мощности.

III. Оптимизация режима ЭЭС методами нелинейного программирования

1. Решить задачу оптимального распределения активной мощности без учета ограничений, с учетом поправки на потери (с учетом ОППМ). Использовать значение потерь, полученное в предыдущем разделе.
В качестве начальных приближений принять равномерное распределение нагрузки между станциями. Решение получить следующими методами:

• Градиентным методом с оптимальным шагом (2 итерации);
• Покоординатным методом (2 итерационных цикла);
• Обобщенным методом Ньютона (выполнить необходимое количество итераций). Допустимо считать вторую производную по потерям равной нулю: .
• Отобразить графически получающееся потокораспределение.

2. Рассчитать оптимальный режим с учетом ограничения по перетоку в контролируемой линии. В качестве контролируемой линии принять наиболее загруженную линию в кольцевой части сети. Считать, что переток в данной линии превышает допустимый на 15%. Оптимизацию выполнить следующими методами:

• замена переменных;
• метод Лагранжа.

Отобразить графически получающийся электрический режим.
3. Результаты оптимизации по активной мощности всеми рассмотренными методами свести в таблицу вида:


Оформление пояснительной записки выполнить в соответствии с требованиями к содержанию и оформлению выпускных квалификационных работ и курсовых проектов.
