Курсовая работа: Курсовая работа №114 вариант 114
Описание

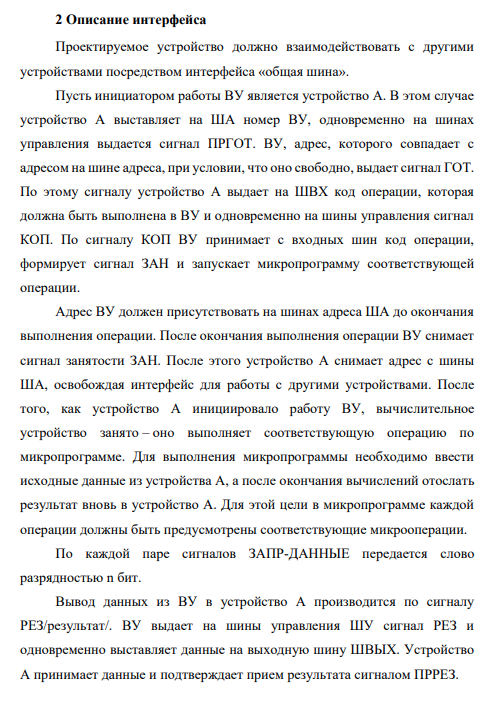

Описание интерфейса
Проектируемое устройство должно взаимодействовать с другими устройствами посредством интерфейса «общая шина». Пусть инициатором работы ВУ является устройство А. В этом случае устройство А выставляет на ША номер ВУ, одновременно на шинах управления выдается сигнал ПРГОТ. ВУ, адрес, которого совпадает с адресом на шине адреса, при условии, что оно свободно, выдает сигнал ГОТ. По этому сигналу устройство А выдает на ШВХ код операции, которая должна быть выполнена в ВУ и одновременно на шины управления сигнал КОП. По сигналу КОП ВУ принимает с входных шин код операции, формирует сигнал ЗАН и запускает микропрограмму соответствующей операции. Адрес ВУ должен присутствовать на шинах адреса ША до окончания выполнения операции. После окончания выполнения операции ВУ снимает сигнал занятости ЗАН. После этого устройство А снимает адрес с шины ША, освобождая интерфейс для работы с другими устройствами. После того, как устройство А инициировало работу ВУ, вычислительное устройство занято – оно выполняет соответствующую операцию по микропрограмме. Для выполнения микропрограммы необходимо ввести исходные данные из устройства А, а после окончания вычислений отослать результат вновь в устройство А. Для этой цели в микропрограмме каждой операции должны быть предусмотрены соответствующие микрооперации. По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью n бит
Проектируемое устройство должно взаимодействовать с другими устройствами посредством интерфейса «общая шина». Пусть инициатором работы ВУ является устройство А. В этом случае устройство А выставляет на ША номер ВУ, одновременно на шинах управления выдается сигнал ПРГОТ. ВУ, адрес, которого совпадает с адресом на шине адреса, при условии, что оно свободно, выдает сигнал ГОТ. По этому сигналу устройство А выдает на ШВХ код операции, которая должна быть выполнена в ВУ и одновременно на шины управления сигнал КОП. По сигналу КОП ВУ принимает с входных шин код операции, формирует сигнал ЗАН и запускает микропрограмму соответствующей операции. Адрес ВУ должен присутствовать на шинах адреса ША до окончания выполнения операции. После окончания выполнения операции ВУ снимает сигнал занятости ЗАН. После этого устройство А снимает адрес с шины ША, освобождая интерфейс для работы с другими устройствами. После того, как устройство А инициировало работу ВУ, вычислительное устройство занято – оно выполняет соответствующую операцию по микропрограмме. Для выполнения микропрограммы необходимо ввести исходные данные из устройства А, а после окончания вычислений отослать результат вновь в устройство А. Для этой цели в микропрограмме каждой операции должны быть предусмотрены соответствующие микрооперации. По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью n бит
Характеристики курсовой работы
Учебное заведение
Семестр
Вариант
Просмотров
89
Покупок
2
Размер
1018,25 Kb
Список файлов
- Курсовая работа №114.pdf 1,07 Mb
