Лабораторная работа: Исследование режимов работы транзисторного усилителя мощности в среде micro-cap
Описание

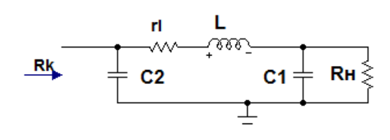

Выполнить расчет генератора на заданные входную мощность Рк, угол отсечки коллекторного тока θ, параметры транзистора и тип ФСУ на двух заданных частотах. Рис.1 – ФСУ в виде П-контура.
![]()
Исходные данные для энергетического расчета на заданную мощность и частоту
f: р1=15 Вт; θ=90°; α1=0.5; α0=0.318; ek=22 В.
Параметры транзистора: Uдоп=80 В; Cke = 0.Зe–9 Ф; Sg = 0.83 А/В.
Исходные данные для энергетического расчета на заданную мощность и частоту f: р1=15 Вт; θ=90°; α1=0.5; α0=0.318; ek=22 В.
Параметры транзистора: Uдоп=80 В; Cke = 0.Зe–9 Ф; Sg = 0.83 А/В.
