ДЗ 2: Вариант 15Б – ДЗ по УТС №2 – Расчёт нелинейных систем стабилизации (Схема Б) вариант 15Б
Описание
ДЗ по УТС у Сосновского Н. Г. (каф. Э10)
Схема установки Б, вариант 15
Численное условие в прикреплённом файле, оно не меняется
Требуется решить следующие задачи:
• составить математическую модель для исследования динамики системы с помощью фазовой плоскости;
• построить фазовую траекторию исследуемой системы, по фазовой траектории построить переходный процесс;
• определить вид фазового портрета системы при коэффициенте обратной связи о.с K = 0 и по диаграмме Кенигса – Лемерея проверить наличие автоколебаний в системе;
• исследовать влияние зоны нечувствительности в характеристике релейного элемента на динамику системы.

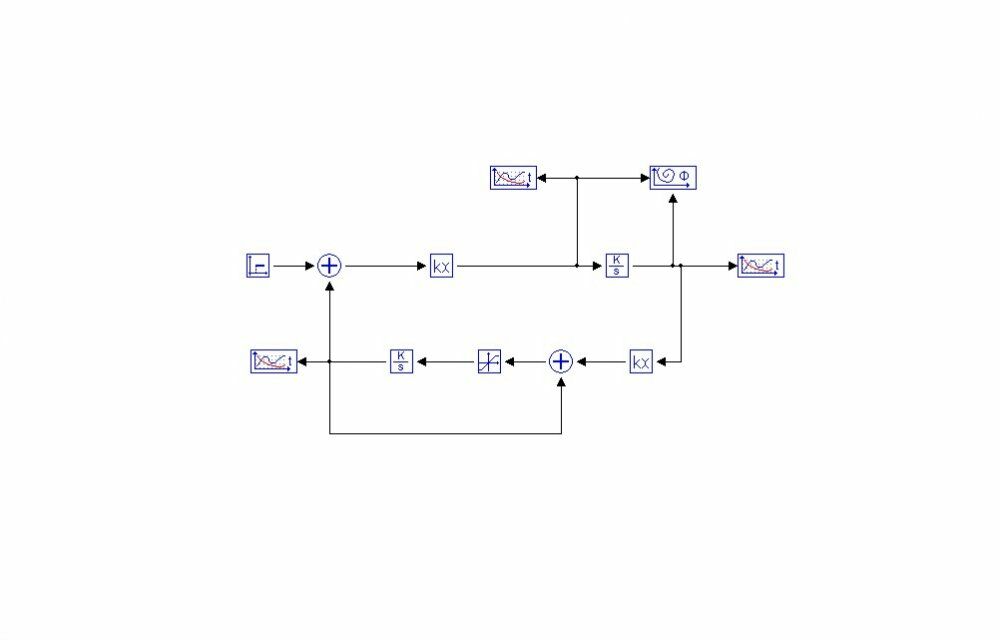

Схема системы:
![]()
Схема установки Б, вариант 15
Численное условие в прикреплённом файле, оно не меняется
Требуется решить следующие задачи:
• составить математическую модель для исследования динамики системы с помощью фазовой плоскости;
• построить фазовую траекторию исследуемой системы, по фазовой траектории построить переходный процесс;
• определить вид фазового портрета системы при коэффициенте обратной связи о.с K = 0 и по диаграмме Кенигса – Лемерея проверить наличие автоколебаний в системе;
• исследовать влияние зоны нечувствительности в характеристике релейного элемента на динамику системы.
Схема системы:
