ДЗ: Исследование штамповки поковки клиновой задвижки

Исследование штамповки поковки клиновой задвижки

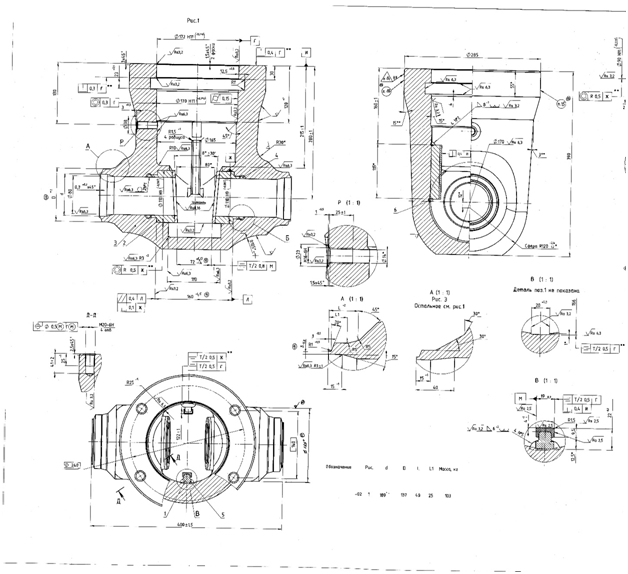

• 1. Параметры заготовки и чертеж детали.

Параметры расчета:
Вид деформации: Пластическая
Материал заготовки: Сталь 35
Оборудование: КГШП 165МН
Температура нагрева заготовки: 1200 ºС
Температура подогрева инструмента: 250ºС
Материал инструмента: 5ХНМ
Параметры смазки: Графит + вода

• 2. Разработка переходов штамповки.

Переходы штамповки:
- Осадка. - Окончательная штамповка

• 3. Выбор кузнечно-штамповочной машины.
• 4. Определение и анализ степени управляемости процесса и КШМ. Обоснование стратегии ЧПУ и ее функциональная блок-схему.
• 5. Формулировка целевой функции и задачи управления заготовкой.
• 6. Анализ возможных управляющих параметров процесса и/или машины.
• 7. Цикловая диаграмма работы КШМ и средств автоматизации.
• 8. Гистограмма числовых значений параметров требующихся деформирующих сил во время деформирования.
• 9. Блок-схема алгоритма управления процессом.
• 10. Выбор датчиков прямой и обратной связи. Список адресов входа и выхода контроллера для элементов системы управления.
• 11. Разработка программы управления.
• 12. Принципиальная схема системы ЧПУ технологическим процессом.
• 13. Заключение.
• 14. Список литературы.
