ДЗ: Разработка технологического процесса получения поковки тройника

Разработка технологического процесса получения поковки тройника

• 1.Разработка технологической программы.

Необходимо разработать технологический процесс получения поковки крупногабаритного цельноштампованного толстостенного тройника на гидравлическом прессе.

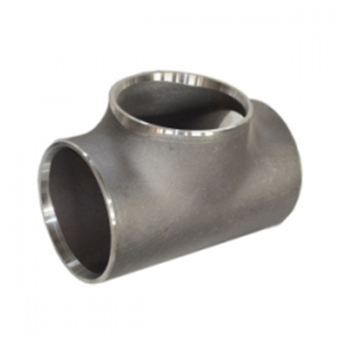

Тройник – это соединительная деталь, которая имеет три отверстия и применяется в трубопроводных системах. С его помощью, к центральной трубе подключаются ответвления, которые могут иметь различный диаметр. Тройники используются практически во всех сферах промышленности, в том числе и в трубопроводных магистралях нефтяной, химической отрасли и в коммунальной сфере.
- Чертеж детали.
- Чертеж горячей поковки.
- Заготовка для изготовления поковки:
- Материал заготовки: Сталь марки 09Г2С (отечественные аналоги 09Г2, 09Г2ДТ, 09Г2Т, 10Г2С)
- Использование в промышленности: различные детали и элементы сварных металлоконструкций, работающих при температуре от —70 до +425°С под давлением.
- Химический состав
- Температурный интервал штамповки 800-1150 градусов по Цельсию.

• 2. Переходы штамповки

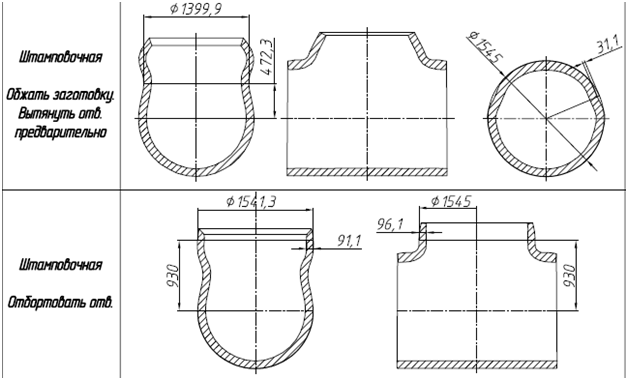

  Поковку получаем за два последовательных перехода .
• 3. Принципиальная схема гидравлического пресса.
• 4. Цикловая диаграмма работы.

• 5. Блок схема работы пресса.
• 6. Вывод.
