Курсовая работа: опорная тяговая подстанция переменного тока 2х25 кВ с суммарной мощностью трансформаторов 25 МВА

Проектированию подлежит опорная тяговая подстанция переменного тока 2х25 кВ с суммарной мощностью трансформаторов 25 МВА. Тяговая подстанция размещена на расстоянии 13 км от ВЛ №3 и подключается к этой ВЛ в точке, отстоящей на 34 км от подстанции №4.
Необходимо составить однолинейную схему тяговой подстанции, рассчитать токи КЗ в характерных точках схемы подстанции и выбрать основное оборудование тяговой подстанции.

Таблица 1 Оборудование электростанций и подстанций системы внешнего электроснабжения

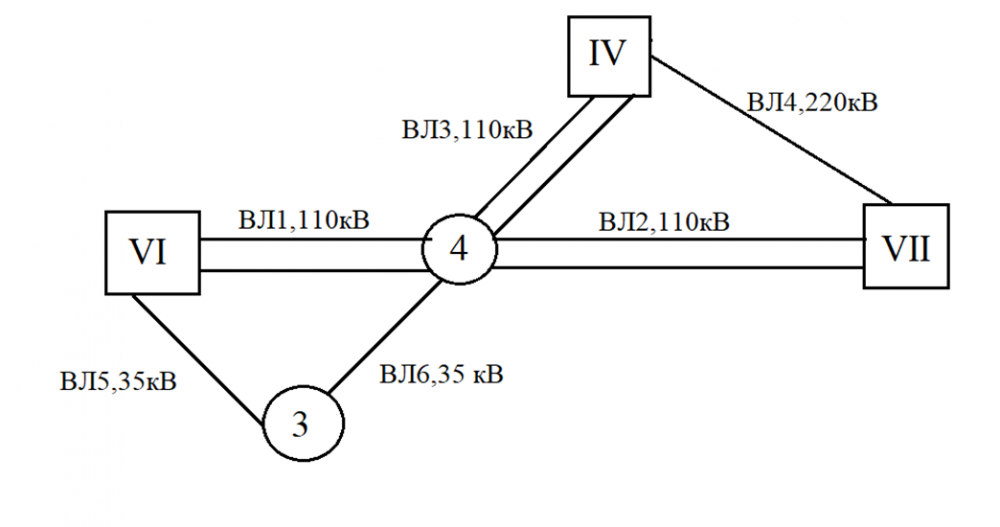

Параметры основных элементов схемы

Электростанция IV:
Генераторы СВ- 1190/250-48
(S_ном = 225 МВА; cosj_ном = 0,85; Xd²=0,35;);
Трансформаторы АТДЦТН-250000/230
(S_тном = 250 МВА; U_кв-с = 11 %; U_кс-н = 20 %; U_кв-н = 32 %;
U_нобм = 230/121/10,5кВ);
Электростанция VI:
Генератор ТВВ-120-2
(S_гном = 125 МВА; cosj_гном = 0,8; Xd²=0,214 ; U_нобм = 10,5 кВ );
Трансформаторы 2xТДТН-63000/115
(S_тном = 63 МВА; U_кв-с = 17 %; U_кс-н = 6 %; U_кв-н = 10,5 %;
U_нобм = 115/38,5/10,5 кВ);
Электростанция VII:
Генератор СВ-1500/200-88
(S_гном = 127,8 МВА; cosj_гном = 0,9; Xd²=0,15);
Автотрансформатор АТДЦТН-160000/230
(S_аном = 160 МВА; U_кв-с = 11 %; U_кс-н = 20 %; U_кв-н = 32 %;
U_нобм = 230/121/10,5 кВ);
Подстанция 3:
Трансформаторы ТДЦ-80000/36,5
(S_тном = 80 МВА; U_к = 11 %);
Подстанция 4:
Трансформатор ТДЦТН-80000/115
(S_тном = 80 МВА; U_кв-с = 10,5 %; U_кс-н = 6 %; U_кв-н = 17 %;
U_нобм = 115/36,5/11 кВ);

ВЛ (1,2,3): двухцепная ЛЭП – 110 кВ (U_ср = 115 кВ; X_o = 0,4 Ом/км)
ВЛ (4): одноцепная ЛЭП – 220 кВ (U_ср = 230 кВ; X_o = 0,32 Ом/км)
ВЛ (5,6): одноцепная ЛЭП – 35 кВ (U_ср = 37 кВ; X_o = 0,4 Ом/км)
