Определить линейную плотность теплового потока для трубки парового котла (λ_т = 40 Вт/(м×К)), если внутренний диаметр паропровода d_вн=42 мм, наружный — d_нар=51 мм. Наружная сторона трубки омывается дымовыми газами с температурой t_ж1=1000 ^оС, а внутри трубок движется вода с температурой t_ж2=300 ^оС. Снаружи трубка покрыта слоем сажи (λ_с = 0,07 Вт/(м×К)) толщиной 1,5 мм, а с внутренней стороны — слоем накипи (λ_н = 0,15 Вт/(м×К)) толщиной 2,5 мм. Коэффициент теплоотдачи от дымовых газов к стенке трубки α₁=320 Вт/(м²×К), а со стороны воды α₂=4000 Вт/(м²×К).

Определить также температуры на поверхностях трубки, сажи и накипи. Как изменится линейная плотность теплового потока для "чистой" трубки (без сажи и накипи) при прочих неизменных условиях.

Изобразить график изменения температуры по толщине слоев стенки трубки, сажи и накипи и в пограничных слоях (график выполнить в масштабе).

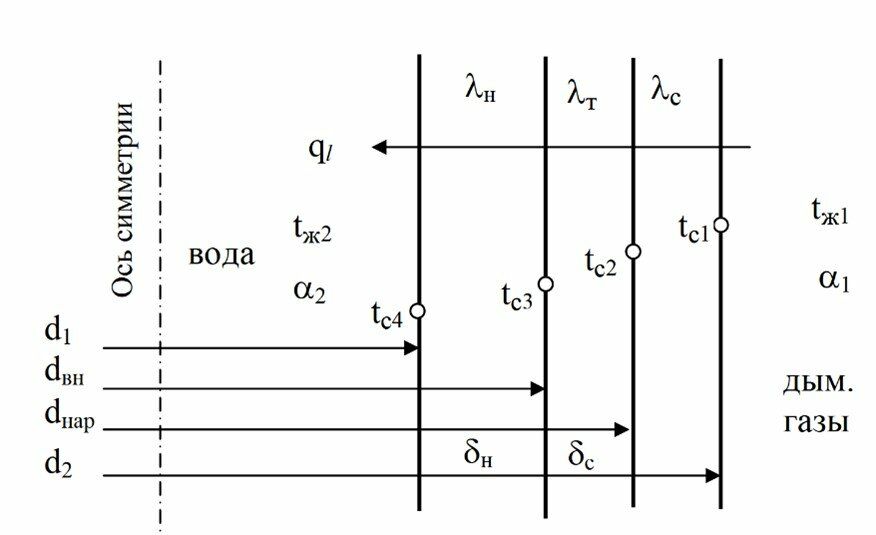

Расположение слоев цилиндрической стенки показано на рис. 2.1.

Результаты расчета необходимо занести в табл. 2.1.

Рис. 2.1 – Расчетная схема. Расположение слоев цилиндрической стенки
