Коэффициент теплоотдачи поверхность — воздух - Excel для расчета параметров
Описание
Коэффициент теплоотдачи поверхность — воздух - Excel для расчета параметров
Зная коэффициент теплоотдачи на поверхности (α), разделяющей твердое тело и окружающее это тело воздушное пространство, очень просто определить мощность теплового потока (Q) по известной разности температур (Δt).
Основная сложность расчета заключается в определении коэффициента конвективной теплоотдачи (αк)! Автоматизировать в первую очередь решение этой трудоемкой задачи поможет Excel.

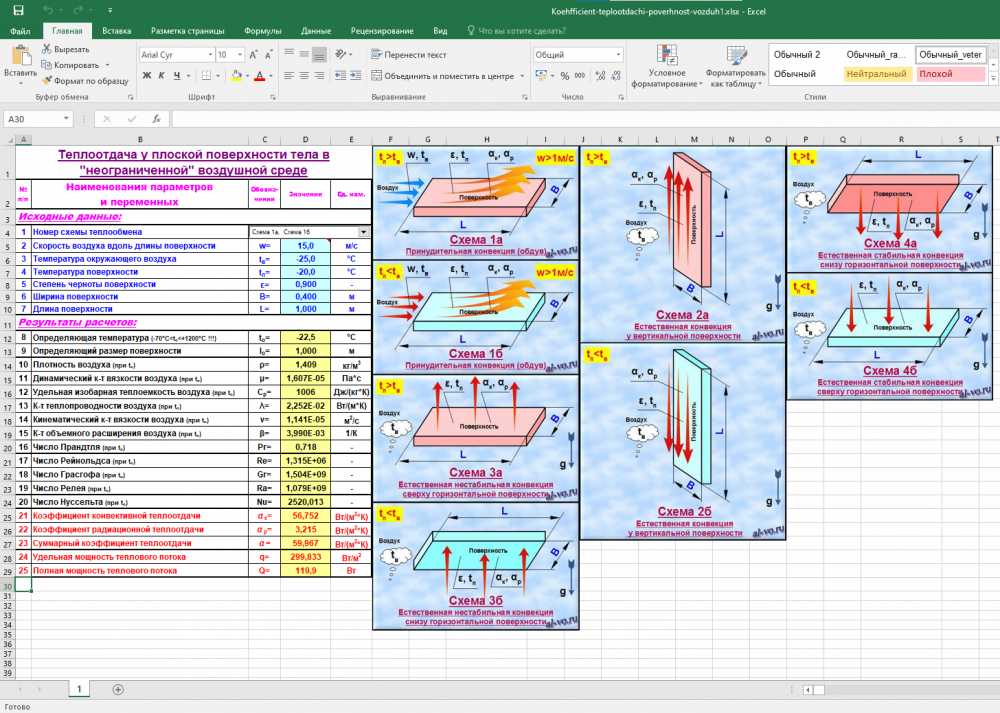

Схемы теплообмена:
На представленных ниже рисунках показаны 8 вариантов схем, для которых программа может выполнить вычисления.Розовый цвет пластин свидетельствует о том, что они горячее окружающего воздуха. Голубой цвет – пластины холоднее воздуха.
На схемах 1а и 1б воздух принудительно движется (вентилятор, ветер) вдоль поверхности пластины независимо от её ориентации в пространстве. На всех остальных схемах окружающий воздух находится в спокойном состоянии (помещение, полный штиль), а положение пластин сориентировано в пространстве.
Нагрев поверхностей Солнцем или иными источниками теплового излучения программой игнорируется.
Вычисление теплофизических параметров воздуха и числа Нуссельта, как видно из вышеприведенных формул, являются ключевыми и самыми трудоемкими при определении конвективного коэффициента теплоотдачи.
Тестирование программы проводилось на примерах из книг, представленных в конце статьи. Отклонения результатов в основном не выходили за пределы ±5%.
Показать/скрыть дополнительное описание
Коэффициент теплоотдачи поверхность — воздух - Excel для расчета параметров Зная коэффициент теплоотдачи на поверхности (α), разделяющей твердое тело и окружающее это тело воздушное пространство, очень просто определить мощность теплового потока (Q) по известной разности температур (Δt). Основная сложность расчета заключается в определении коэффициента конвективной теплоотдачи (αк)! Автоматизировать в первую очередь решение этой трудоемкой задачи поможет Excel. Схемы теплообмена: На представленных ниже рисунках показаны 8 вариантов схем, для которых программа может выполнить вычисления. Розовый цвет пластин свидетельствует о том, что они горячее окружающего воздуха.
Голубой цвет – пластины холоднее воздуха. На схемах 1а и 1б воздух принудительно движется (вентилятор, ветер) вдоль поверхности пластины независимо от её ориентации в пространстве. На всех остальных схемах окружающий воздух находится в спокойном состоянии (помещение, полный штиль), а положение пластин сориентировано в пространстве. Нагрев поверхностей Солнцем или иными источниками теплового излучения программой игнорируется. Вычисление теплофизических параметров воздуха и числа Нуссельта, как видно из вышеприведенных формул, являются ключевыми и самыми трудоемкими при определении конвективного коэффициента теплоотдачи. Тестирование программы проводилось на примерах из книг, представленных в конце статьи.
Отклонения результатов в основном не выходили за пределы ±5%. .
Характеристики лабораторной работы
Список файлов
- Koehfficient-teplootdachi-poverhnost-vozduh1.xlsx 225,59 Kb
