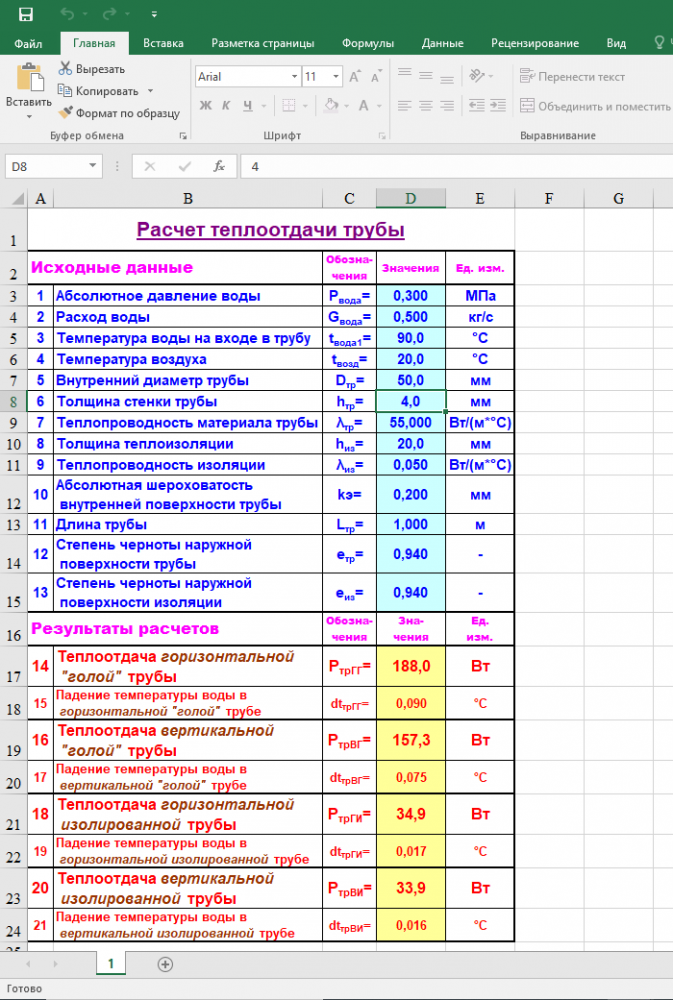

Расчет теплоотдачи трубы Объект исследований — труба с теплоносителем — водой, окруженная воздушным пространством. Расчет в Excel теплоотдачи трубы. Для выполнения расчетов необходимо ввести в таблицу MS Excel исходные данные. Их – 13. Это — физические параметры теплоносителя (воды), температура окружающего воздуха, геометрические размеры трубы и слоя теплоизоляции, теплопроводность материалов и степень черноты наружных поверхностей трубы и изоляции. В ячейках результатов автоматически выводится значение мощности тепловой отдачи трубы в Ваттах для четырёх вариантов, и температура остывания воды в градусах Цельсия за время движения по заданному участку трубопровода.

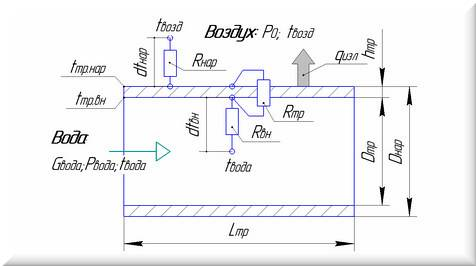

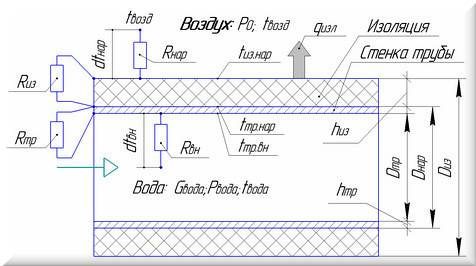

Все 22 пользовательские функции, задействованные в этой расчетной программе Excel, записаны каждая в своем Module в папке Modules. Доступ к папке — в Редакторе Visual Basic. Теплоотдача «голой» трубы Параметры, знание которых позволяет рассчитывать тепловые процессы в системе «вода — труба — воздух», собраны и показаны в блоке исходных данных таблицы из предыдущей части статьи. На рисунке ниже приведена эквивалентная схема теплоотдачи голой трубы. Теплоотдача изолированной трубы На следующем рисунке приведена эквивалентная схема к расчету теплоотдачи изолированной трубы. Расчётный алгоритм для теплоизолированной трубы отличается от алгоритма для «голой» трубы учётом дополнительного термического сопротивления теплоизоляции.   .
