ДЗ 1, 2: Расчет теплообмена топливного бака и трубопровода с экранно-вакуумной изоляцией вариант 443
Описание
ДЗ зачтено Чугунковым В.В.
Задача №1

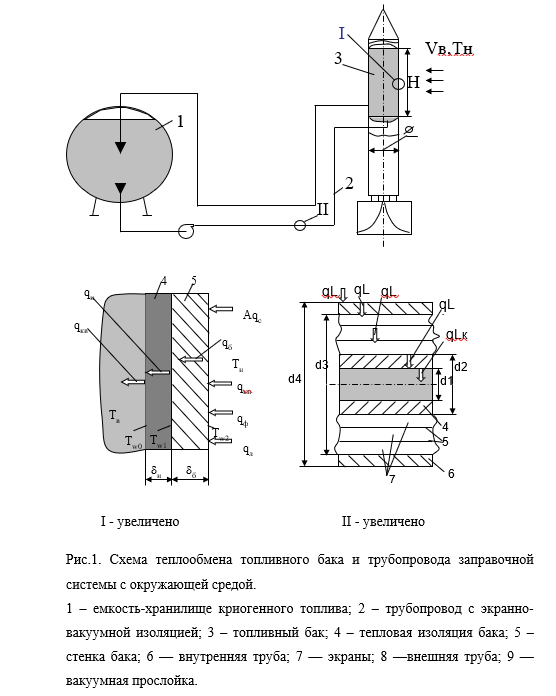

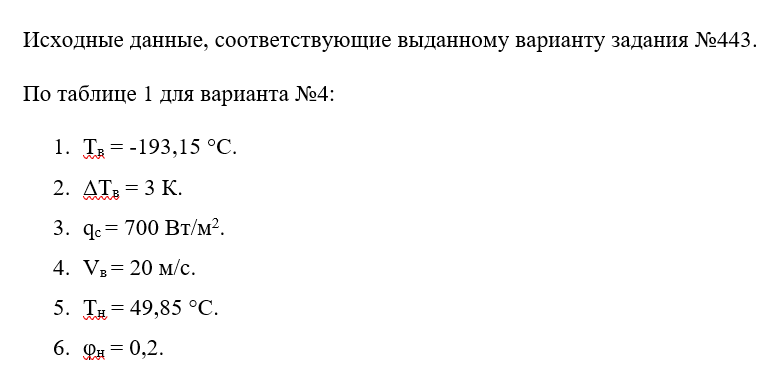

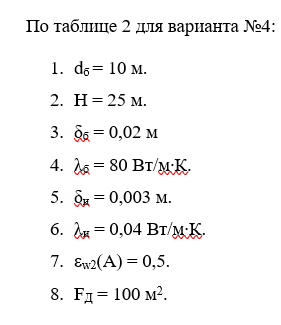

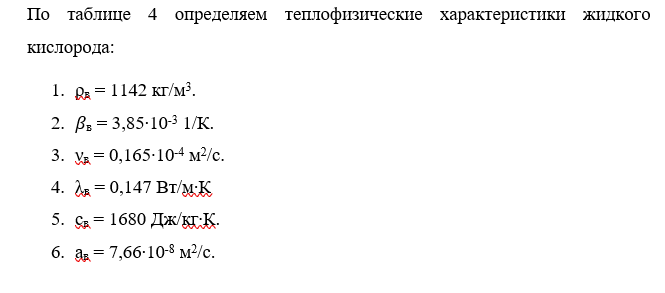

Определите массовый расход жидкого кислорода, необходимый для поддержания его температуры в топливном баке ракеты-носителя на уровне Тв±ΔТв, при средней по поверхности бака плотности потока солнечного излучения qc, скорости ветра Vв, температуре Тн и относительной влажности φн наружного воздуха. Топливный бак имеет наружный диаметр dб, высоту Н. Толщины и коэффициенты теплопроводности стенки бака и внутренней изоляции соответственно равны δб, λб и δи, λи. Степень черноты наружной поверхности бака равна εw2. Площадь поверхности верхнего (нижнего) днища бака равна FД. Схема для расчета теплообмена топливного бака приведена на рис. 1.
Задача №2

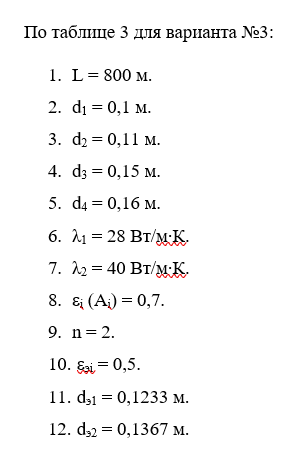

Определите температуру жидкого кислорода в емкости-хранилище, необходимую для поддержания его температуры в топливном баке ракеты-носителя на уровне Тв±ΔТв. Топливный бак связан с емкостью-хранилищем жидкого кислорода трубопроводом длиной L с экранно-вакуумной изоляцией, который имеет внутреннюю трубу с диаметрами d1 и d2, наружную трубу с диаметрами d3 и d4, а также n экранов, расположенных концентрично с равномерным шагом между внутренней и наружной трубами. Степень черноты поверхностей труб равны εi, а поверхностей экранов - εэi. Коэффициенты теплопроводности труб равны λi. Трубопровод находится в условиях теплообмена с окружающей средой при средней по поверхности трубопровода плотности потока солнечного излучения qc, скорости ветра Vв, температуре Тн и относительной влажности φн наружного воздуха. Схема для расчета теплообмена трубопровода с экранно-вакуумной изоляцией приведена на рис. 1.
Задача №1
Определите массовый расход жидкого кислорода, необходимый для поддержания его температуры в топливном баке ракеты-носителя на уровне Тв±ΔТв, при средней по поверхности бака плотности потока солнечного излучения qc, скорости ветра Vв, температуре Тн и относительной влажности φн наружного воздуха. Топливный бак имеет наружный диаметр dб, высоту Н. Толщины и коэффициенты теплопроводности стенки бака и внутренней изоляции соответственно равны δб, λб и δи, λи. Степень черноты наружной поверхности бака равна εw2. Площадь поверхности верхнего (нижнего) днища бака равна FД. Схема для расчета теплообмена топливного бака приведена на рис. 1.
Задача №2
Определите температуру жидкого кислорода в емкости-хранилище, необходимую для поддержания его температуры в топливном баке ракеты-носителя на уровне Тв±ΔТв. Топливный бак связан с емкостью-хранилищем жидкого кислорода трубопроводом длиной L с экранно-вакуумной изоляцией, который имеет внутреннюю трубу с диаметрами d1 и d2, наружную трубу с диаметрами d3 и d4, а также n экранов, расположенных концентрично с равномерным шагом между внутренней и наружной трубами. Степень черноты поверхностей труб равны εi, а поверхностей экранов - εэi. Коэффициенты теплопроводности труб равны λi. Трубопровод находится в условиях теплообмена с окружающей средой при средней по поверхности трубопровода плотности потока солнечного излучения qc, скорости ветра Vв, температуре Тн и относительной влажности φн наружного воздуха. Схема для расчета теплообмена трубопровода с экранно-вакуумной изоляцией приведена на рис. 1.
