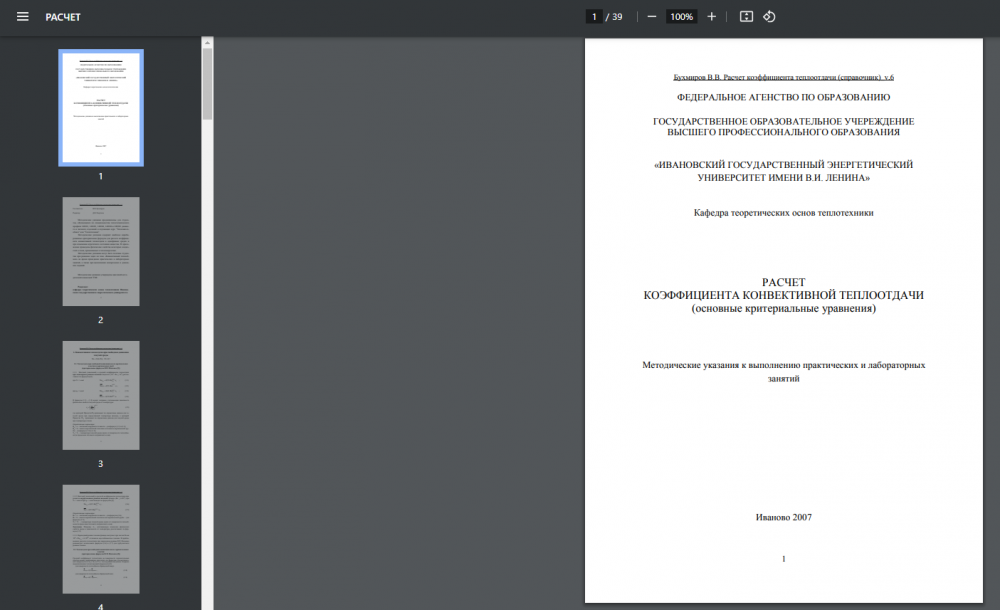

Бухмиров В.В. Расчет коэффициента теплоотдачи (справочник)_v.6 1 ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧЕРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ИВАНОВСКИЙ ГОСУДАРСТВЕННЫЙ ЭНЕРГЕТИЧЕСКИЙ УНИВЕРСИТЕТ ИМЕНИ В.И. ЛЕНИНА» Кафедра теоретических основ теплотехники РАСЧЕТ КОЭФФИЦИЕНТА КОНВЕКТИВНОЙ ТЕПЛООТДАЧИ (основные критериальные уравнения) Методические указания к выполнению практических и лабораторных занятий Иваново 2007
ргоатомиздат, 1986–296 с. Бухмиров В.В. Расчет коэффициента теплоотдачи (справочник)_v.6 37 Содержание 1. Конвективная теплоотдача при свободном движении текучей среды 3 1.1 Теплоотдача при свободной конвекции около вертикальных пластин и вертикальных труб (критериальные формулы В.П. Исаченко [2]) 3 1.2. Теплоотдача при свободной конвекции около горизонтальных пластин (критериальные формулы В. П. Исаченко [2]) 4 1.3. Теплоотдача при свободном движении текучей среды при малых числах Рэлея ( Ramd 1 ) 5 1.4. Теплоотдача при свободной конвекции около горизонтальных цилиндров (труб) (критериальная формула И.М. Михеевой [4]) 6 1.5. Теплоотдача при свободной конвекции около вертикальных пластин, вертикальных труб, горизонтальных пластин, горизонтальных труб и шаров (критериальная формула М.А. Михеева) 6 1.6. Теплообмен при свободном движении текучей среды в ограниченном пространстве 7 2. Конвективная теплоотдача при вынужденном движении текучей среды в трубах и каналах 8 2.1. Теплоотдача при движении флюида в прямых гладких трубах 8 2.1.1. Теплоотдача при ламинарном режиме движения текучей среды в трубах (Re 2300) 8 2.1.2. Теплоотдача при турбулентном режиме движения текучей среды в трубах (Re ≥ 104 ) 11 2.1.3. Теплоотдача при переходном режиме движения текучей среды в трубах (2300 < Re < 104 ) 12 2.1.4. Теплоотдача при движении газов в трубах 13 2.2. Теплоотдача при движении текучей среды в каналах произвольного поперечного сечения 14 2.3. Теплоотдача при турбулентном течении флюида в изогнутых трубах 14 3. Конвективная теплоотдача при вынужденном внешнем обтекании тел 15 3.1. Продольное обтекание пластины и внешней поверхности трубы 15 3.2. Теплоотдача при поперечном обтекании Бухмиров В.В. Расчет коэффициента теплоотдачи (справочник)_v.6 38 одиночной трубы 16 3.3. Теплоотдача при поперечном обтекании трубного пучка 18 4. Конвективный теплообмен при изменении агрегатного состояния вещества 20 4.1. Теплоотдача при пленочной конденсации паров 21 4.2. Теплоотдача при кипении жидкостей 22 4.2.1. Пузырьковое кипение в большом объеме 22 4.2.2.. Пленочное кипение в большом объеме 23 Перечень основных обозначений 24 Приложение 26 Литература 36

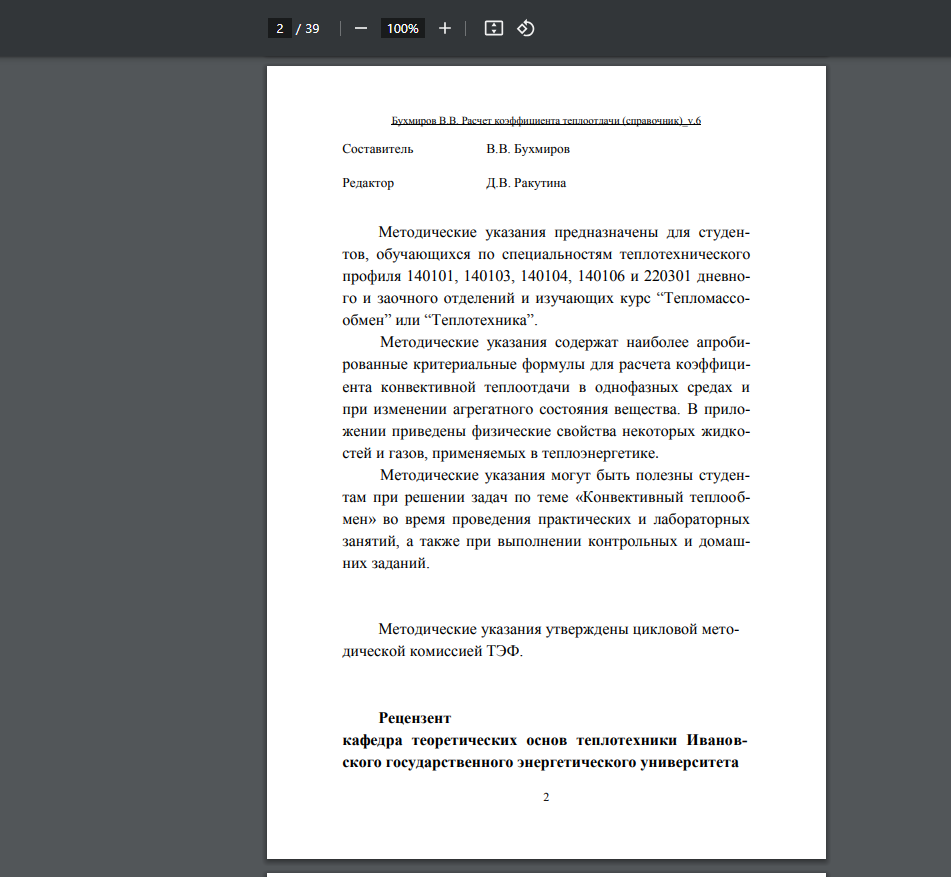

Бухмиров В.В. Расчет коэффициента теплоотдачи (справочник)_v.6 2 Составитель В.В. Бухмиров Редактор Д.В. Ракутина Методические указания предназначены для студентов, обучающихся по специальностям теплотехнического профиля 140101, 140103, 140104, 140106 и 220301 дневного и заочного отделений и изучающих курс “Тепломассообмен” или “Теплотехника”. Методические указания содержат наиболее апробированные критериальные формулы для расчета коэффициента конвективной теплоотдачи в однофазных средах и при изменении агрегатного состояния вещества. В приложении приведены физические свойства некоторых жидкостей и газов, применяемых в теплоэнергетике. Методические указания могут быть полезны студентам при решении задач по теме «Конвективный теплообмен» во время проведения практических и лабораторных занятий, а также при выполнении контрольных и домашних заданий. Методические указания утверждены цикловой методической комиссией ТЭФ. Рецензент кафедра теоретических основ теплотехники Ивановского государственного энергетического университета Бухмиров В.В. Расчет коэффициента теплоотдачи (справочник)_v.6 3 1. Конвективная теплоотдача при свободном движении текучей среды Nu f(Gr,Pr), Pr 0,7 1.1. Теплоотдача при свободной конвекции около вертикальных пластин и вертикальных труб (критериальные формулы В.П. Исаченко [2]) 1.1.1. Местный (локальный) и средний коэффициенты теплоотдачи при ламинарном режиме течения жидкости (103 < Ra ≤ 109 ) рассчитывают по формулам [2]: при Tw = const t 0,25 f,x 55 Raf,x Nu 0, ; (1.1) t 0,25 h f Nuf, 0,73Ra ; (1.2) при qw = const t 0,25 f,x 60 Raf,x Nu 0, ; (1.3) t 0,25 h f Nuf, 0,75Ra . (1.4) В формулы (1.1) – (1.4) входит поправка, учитывающая зависимостьПоказать/скрыть дополнительное описание
Бухмиров В.В. - Расчет коэффициента теплоотдачи (справочник) Бухмиров В.В. Расчет коэффициента теплоотдачи (справочник)_v.6 1 ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧЕРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ИВАНОВСКИЙ ГОСУДАРСТВЕННЫЙ ЭНЕРГЕТИЧЕСКИЙ УНИВЕРСИТЕТ ИМЕНИ В.И. ЛЕНИНА» Кафедра теоретических основ теплотехники РАСЧЕТ КОЭФФИЦИЕНТА КОНВЕКТИВНОЙ ТЕПЛООТДАЧИ (основные критериальные уравнения) Методические указания к выполнению практических и лабораторных занятий Иваново 2007 ргоатомиздат, 1986–296 с. Бухмиров В.В. Расчет коэффициента теплоотдачи (справочник)_v.6 37 Содержание 1. Конвективная теплоотдача при свободном движении текучей среды 3 1.1 Теплоотдача при свободной конвекции около вертикальных пластин и вертикальных труб (критериальные формулы В.П.
Исаченко [2]) 3 1.2. Теплоотдача при свободной конвекции около горизонтальных пластин (критериальные формулы В. П. Исаченко [2]) 4 1.3. Теплоотдача при свободном движении текучей среды при малых числах Рэлея ( Ramd 1 ) 5 1.4. Теплоотдача при свободной конвекции около горизонтальных цилиндров (труб) (критериальная формула И.М. Михеевой [4]) 6 1.5. Теплоотдача при свободной конвекции около вертикальных пластин, вертикальных труб, горизонтальных пластин, горизонтальных труб и шаров (критериальная формула М.А. Михеева) 6 1.6. Теплообмен при свободном движении текучей среды в ограниченном пространстве 7 2. Конвективная теплоотдача при вынужденном движении текучей среды в трубах и каналах 8 2.1.
Теплоотдача при движении флюида в прямых гладких трубах 8 2.1.1. Теплоотдача при ламинарном режиме движения текучей среды в трубах (Re 2300) 8 2.1.2. Теплоотдача при турбулентном режиме движения текучей среды в трубах (Re ≥ 104 ) 11 2.1.3. Теплоотдача при переходном режиме движения текучей среды в трубах (2300 < Re < 104 ) 12 2.1.4. Теплоотдача при движении газов в трубах 13 2.2. Теплоотдача при движении текучей среды в каналах произвольного поперечного сечения 14 2.3. Теплоотдача при турбулентном течении флюида в изогнутых трубах 14 3. Конвективная теплоотдача при вынужденном внешнем обтекании тел 15 3.1. Продольное обтекание пластины и внешней поверхности трубы 15 3.2.
Теплоотдача при поперечном обтекании Бухмиров В.В. Расчет коэффициента теплоотдачи (справочник)_v.6 38 одиночной трубы 16 3.3. Теплоотдача при поперечном обтекании трубного пучка 18 4. Конвективный теплообмен при изменении агрегатного состояния вещества 20 4.1. Теплоотдача при пленочной конденсации паров 21 4.2. Теплоотдача при кипении жидкостей 22 4.2.1. Пузырьковое кипение в большом объеме 22 4.2.2.. Пленочное кипение в большом объеме 23 Перечень основных обозначений 24 Приложение 26 Литература 36 Бухмиров В.В. Расчет коэффициента теплоотдачи (справочник)_v.6 2 Составитель В.В. Бухмиров Редактор Д.В. Ракутина Методические указания предназначены для студентов, обучающихся по специальностям теплотехнического профиля 140101, 140103, 140104, 140106 и 220301 дневного и заочного отделений и изучающих курс “Тепломассообмен” или “Теплотехника”.
Методические указания содержат наиболее апробированные критериальные формулы для расчета коэффициента конвективной теплоотдачи в однофазных средах и при изменении агрегатного состояния вещества. В приложении приведены физические свойства некоторых жидкостей и газов, применяемых в теплоэнергетике. Методические указания могут быть полезны студентам при решении задач по теме «Конвективный теплообмен» во время проведения практических и лабораторных занятий, а также при выполнении контрольных и домашних заданий. Методические указания утверждены цикловой методической комиссией ТЭФ. Рецензент кафедра теоретических основ теплотехники Ивановского государственного энергетического университета Бухмиров В.В.
Расчет коэффициента теплоотдачи (справочник)_v.6 3 1. Конвективная теплоотдача при свободном движении текучей среды Nu f(Gr,Pr), Pr 0,7 1.1. Теплоотдача при свободной конвекции около вертикальных пластин и вертикальных труб (критериальные формулы В.П. Исаченко [2]) 1.1.1. Местный (локальный) и средний коэффициенты теплоотдачи при ламинарном режиме течения жидкости (103 < Ra ≤ 109 ) рассчитывают по формулам [2]: при Tw = const t 0,25 f,x 55 Raf,x Nu 0, ; (1.1) t 0,25 h f Nuf, 0,73Ra ; (1.2) при qw = const t 0,25 f,x 60 Raf,x Nu 0, ; (1.3) t 0,25 h f Nuf, 0,75Ra . (1.4) В формулы (1.1) – (1.4) входит поправка, учитывающая зависимость.
