Другое 62: Проектирование и исследование механизмов двухступенчатого двухцилиндрового поршневого компрессора вариант Б

Угол - 120 градусов

Реферат.

Расчетно-пояснительная записка к курсовому проекту ’’Проектирование и исследование механизмов двухступенчатого двухцилиндрового поршневого компрессора’’ содержит 38 страниц машинописного текста 5 рисунков, 9 таблиц.
В курсовом проекте выполнено проектирование и исследование механизмов двухступенчатого двухцилиндрового поршневого компрессора.
Проведено:

• Проектирование механизма и определения закона движения;
• Силовой расчет механизма;
• Проектирование зубчатой передачи и однорядного планетарного редуктора.
• Проектирование кулачкового механизма с поступательно движущимся толкателем.

Содержание.

Техническое задание № 62 Б. 5

Исходные данные. 8

1. Проектирование основного механизма и определение закона его
движения. 11
1.1. Проектирование механизма. 11
1.2. Силы, действующие на звенья механизма. 11
1.3. Построение индикаторной диаграммы и графика силы 11
1.4. Выбор динамической модели для расчета. 12
1.5. Определение кинематических параметров механизма. 12
1.6. Определение приведенного момента инерции. 13
1.7. Определение приведенного момента от сил, действующих на поршень. 14
1.8. Построение графика суммарной работы. 16
1.9. Переход от графика приведенного момента инерции к графику кинетической энергии второй группы звеньев. 16
1.10. Построение приближенного графика кинетической энергии звеньев первой группы. 17
1.11. Определение необходимого момента инерции маховых масс. 17
1.12. Построение графика угловой скорости. 18

2. Силовой расчет механизма. 19
2.1. Определение угловой скорости и углового ускорения начального звена. 19
2.2. Построение плана скоростей. 19
2.3. Построение плана ускорений. 20
2.4. Определение главных векторов сил инерции и главных моментов сил инерции. 21
2.5. Силовой расчет. 22

3. Проектирование зубчатой передачи и планетарного механизма. 25
3.1. Расчет зубчатой передачи на ЭВМ. 25
3.2. Выбор коэффициентов смещения. 27
3.3. Построение профиля зуба колеса, изготовляемого реечным инструментом. 27
3.4. Построение проектируемой зубчатой передачи. 28
3.5. Проектирование однорядного планетарного редуктора. 28

4. Проектирование кулачкового механизма. 30
4.1. Построение кинематических диаграмм методом графического интегрирования. 30
4.2. Определение основных размеров кулачкового механизма. 31
4.3. Построение профиля кулачка. 32
4.4. Построение графика изменения угла давления. 32

Заключение. 33

Список литературы. 34

Приложение. 35
Техническое задание № 62 Б.
Двухступенчатый двухцилиндровый компрессор (рис. 1а) предназначен для обеспечения пневматических инструментов и оборудования сжатым воздухом с избыточным давлением.
Основной механизм компрессора – кривошипно-ползунный (рис. 1б). Механизм (рис. 1а) состоит из коленчатого вала 1, кривошипы которого размещены под углом 180°, двух шатунов 2, 3 и двух поршней 4, 5 .
Компрессор приводится в действие электродвигателем 14 с числом оборотов 3000 об/мин через муфту 13, пару цилиндрических зубчатых колес 11, 12 и однорядный планетарный редуктор, состоящий из зубчатых колес 8, 9, 10 и водила 7. Маховик 6 закреплен на коленчатом валу.
В цилиндр I ступени (низкого давления) поступает из атмосферы воздух и после сжатия до P_max кгс/см ² нагнетается в цилиндр II ступени (высокого давления).
В цилиндре II ступени воздух сжимается от P_{II min} = P_{I max} до P_{II max} и подается в соответствующую емкость или потребителю.
Изменение давлений в цилиндрах по ходу поршня характеризуется индикаторными диаграммами (рис. 2 а), а исходные данные для их построения приведены в таблице 2.
При построении индикаторной диаграммы для II ступени учитывается, что
,где
На цилиндрах установлены самодействующие всасывающие и нагнетательные клапаны пластинчатого типа.
Дана схема кулачкового механизма (рис. 1в) и закон изменения ускорения толкателя (рис. 2б).

Таблица 1
Исходные данные

Чертежи

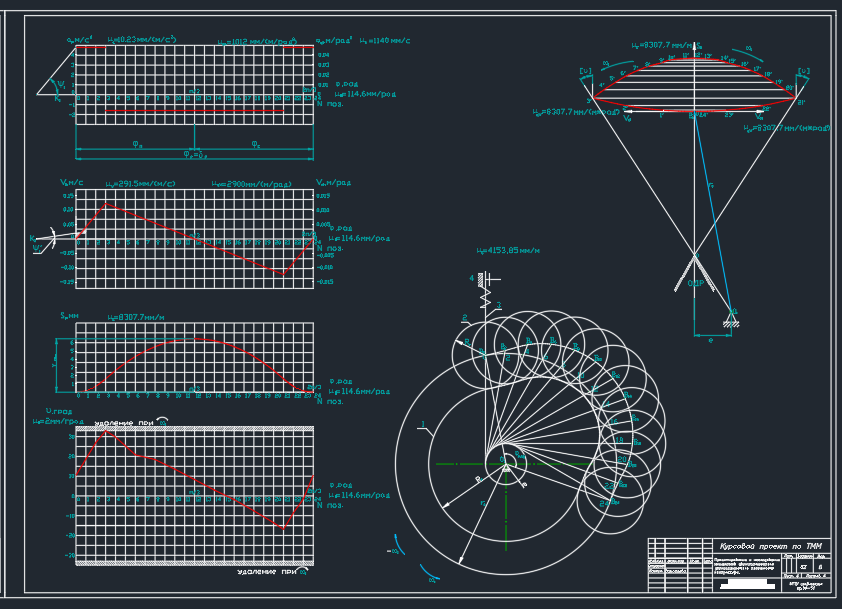

Лист 1 - Определение закона движения

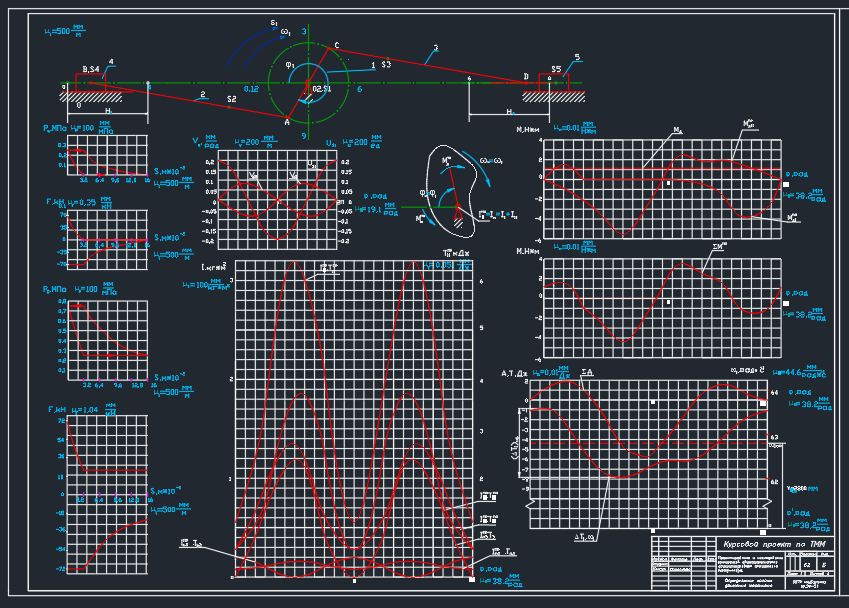

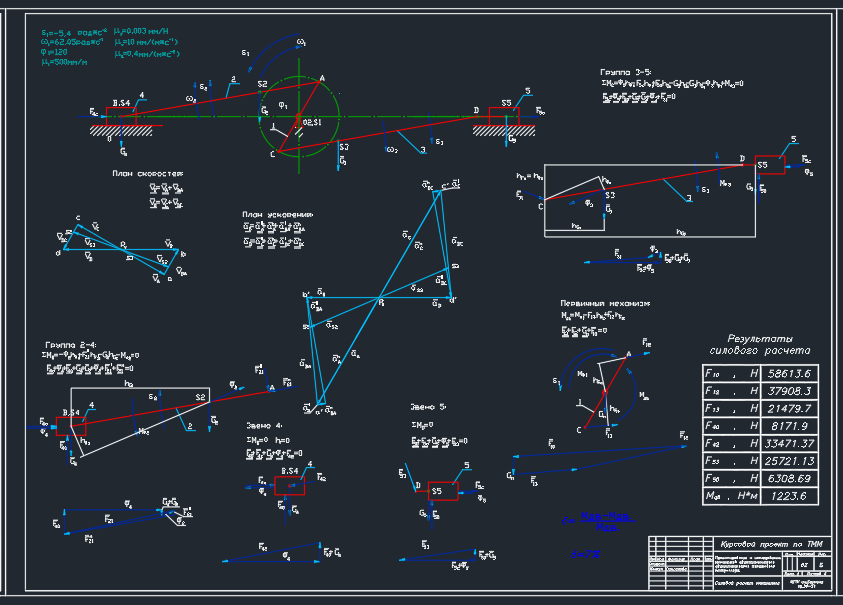

Лист 2 - Силовой расчет

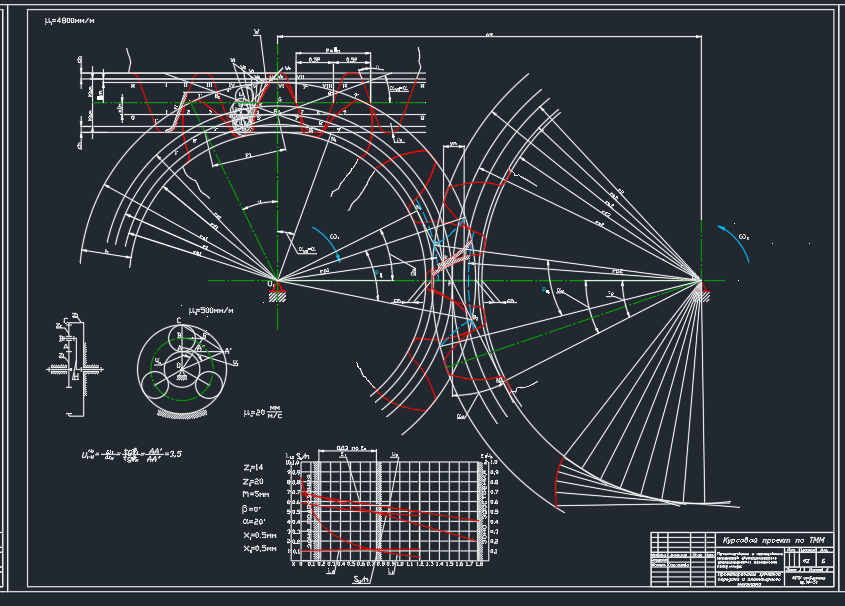

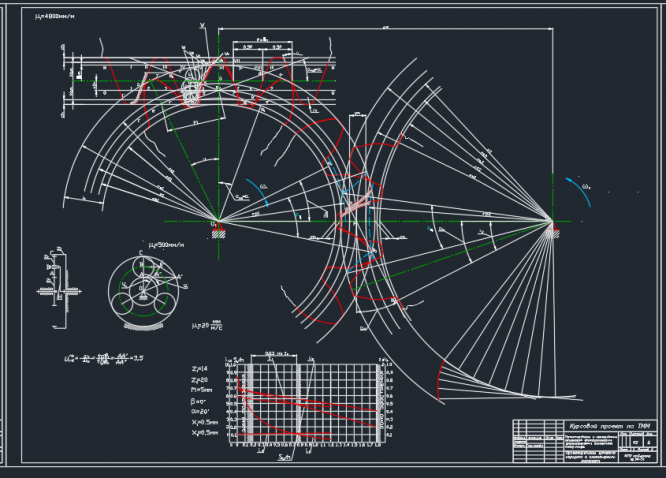

Лист 3 - Проектирование зубчатой передачи

Лист 4 - Проектирование кулачкового механизма
